CloudFrontのVPCオリジンを使用してApplication Load Balancerをプライベートサブネットで起動する



このブログのApplication Load Balancerはパブリックサブネットにありました。
これを2024年11月に発表されたVPCオリジンを使用して、プライベートサブネットで内部ロードバランサーとして再構築しました。
Amazon CloudFront VPC オリジンの紹介: アプリケーションのセキュリティ強化と運用の合理化

こうすることで、請求対象のパブリックIPv4アドレスを使用せずにこのブログを構成できます。

サブネットとルートテーブルの作成

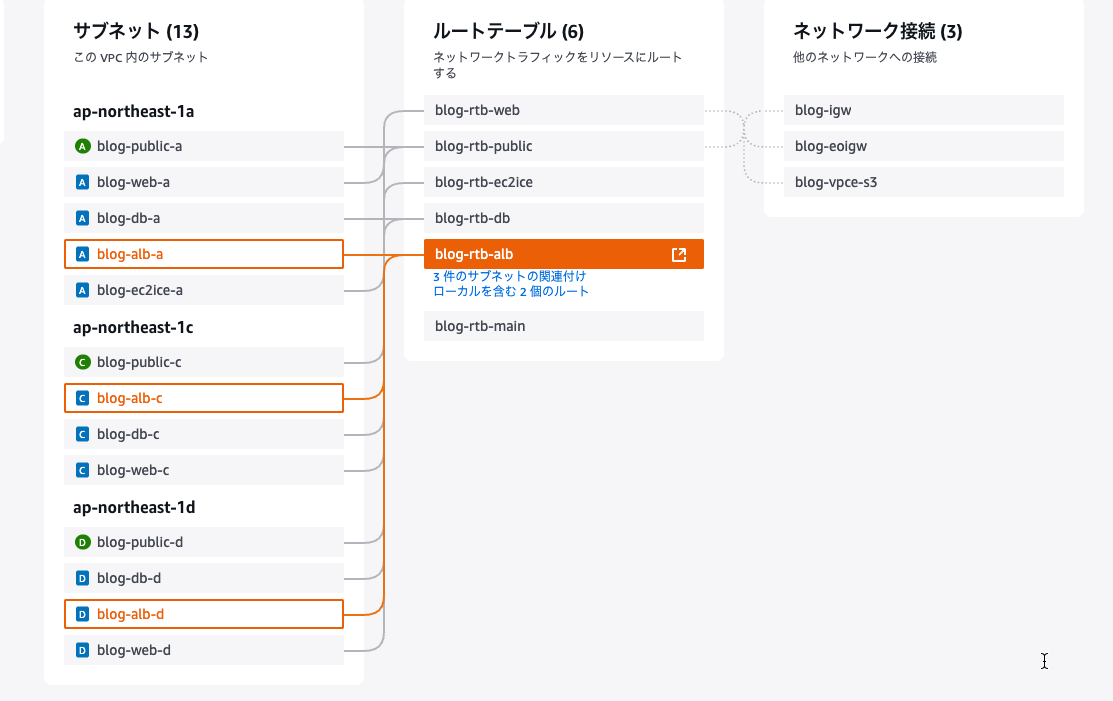

Application Load Balancer用のサブネットを作成します。
東京リージョンで3つのAZに作成しました。
ルートテーブルはローカルのみのルートがあります。

セキュリティグループの作成

ALB用のセキュリティグループを作成しました。
インバウンドは後で追加するので、デフォルトのインバウンドなし、アウトバウンドすべてで作成しています。

Application Load Balancerの作成

対象をインスタンスにしたターゲットグループを作成しておきます。

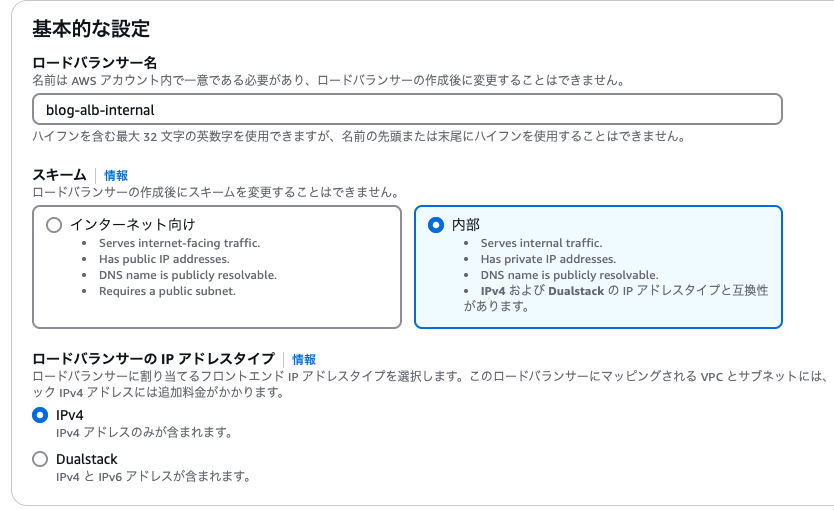

内部ロードバランサーとして作成しました。

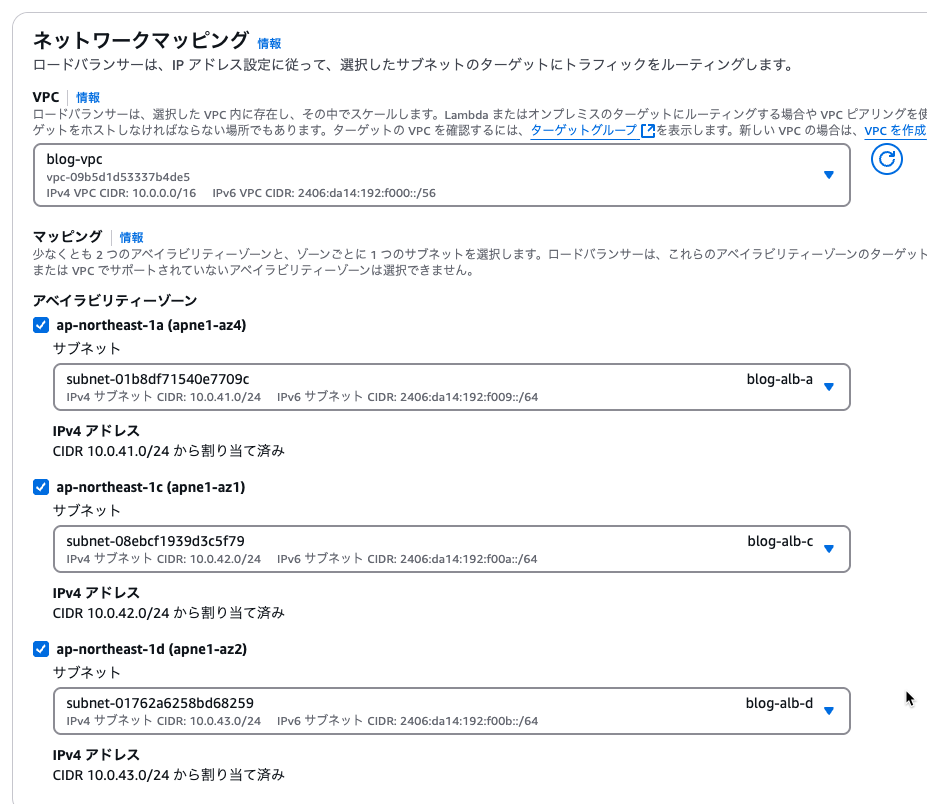

作成しておいたサブネットとセキュリティグループを設定しました。

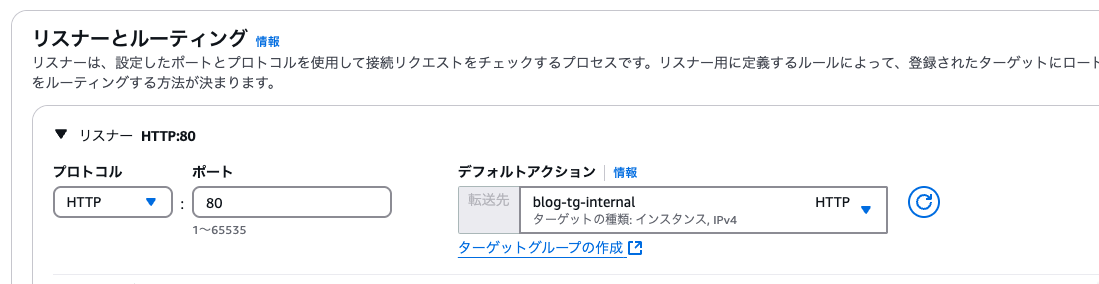

ターゲットグループへのリスナーは80番で設定しました。

VPCオリジンの作成

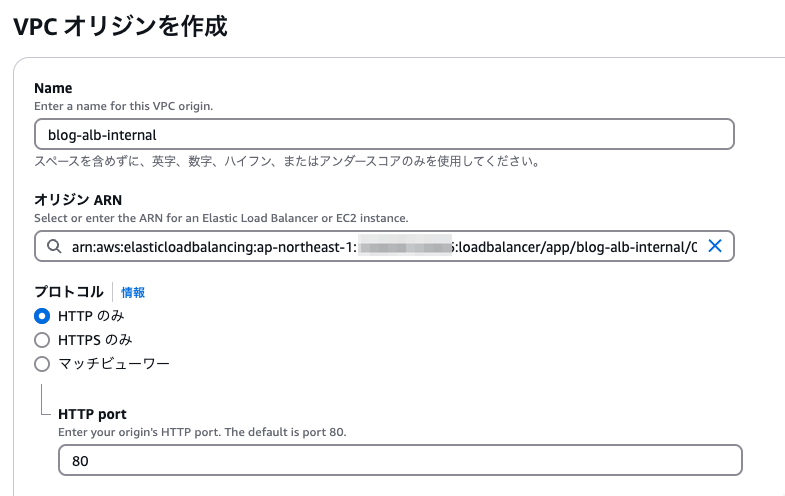

CloudFrontのコンソールでALBのARNを指定してVPCオリジンを作成しました。
プロトコルはHTTP Onlyにしました。

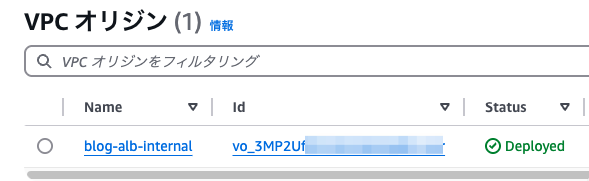

Deployedになりました。

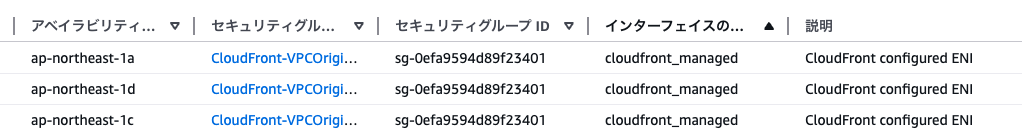

Application Load Balancerと同じ3つのサブネットにCloudFront configured ENIとしてネットワークインターフェースが作成されていました。

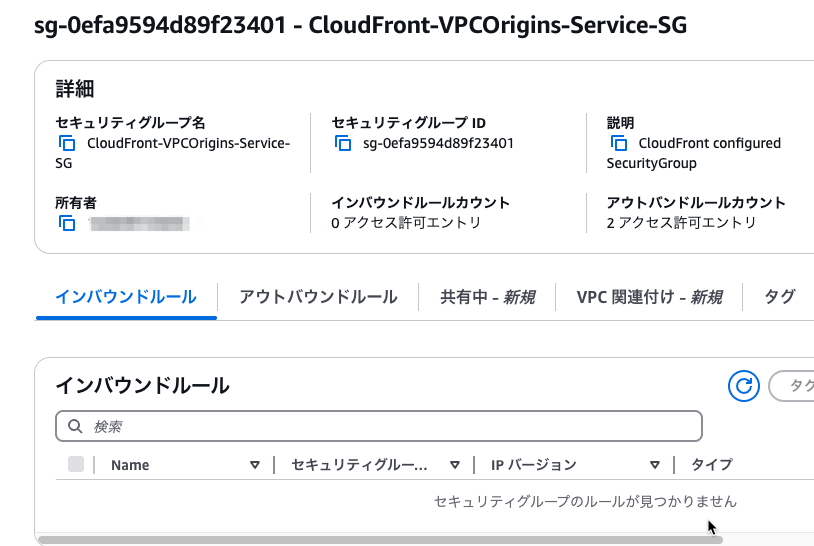

ENIが使用するセキュリティグループも作成されていました。

セキュリティグループの設定変更

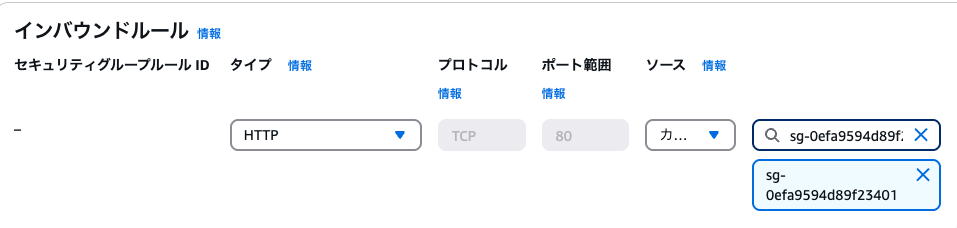

Application Load Balancerのセキュリティグループインバウンドルールに、HTTPタイプでソースをVPCオリジンのENIが使用するセキュリティグループを設定しました。

CloudFrontディストリビューションの設定

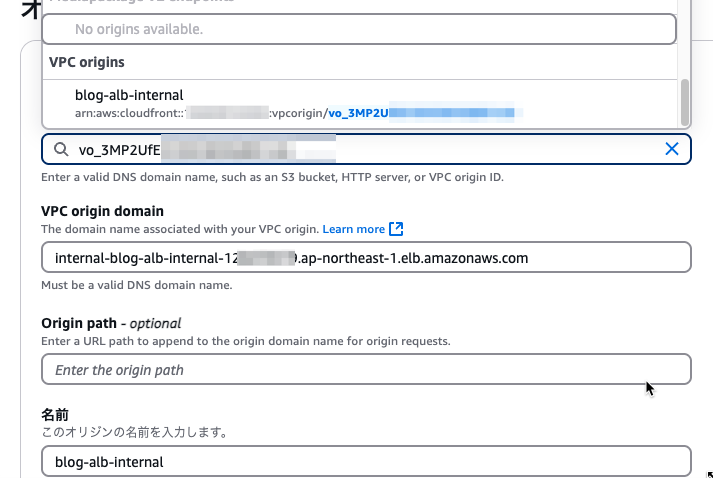

オリジンの作成でVPCオリジンを選択して作成しました。

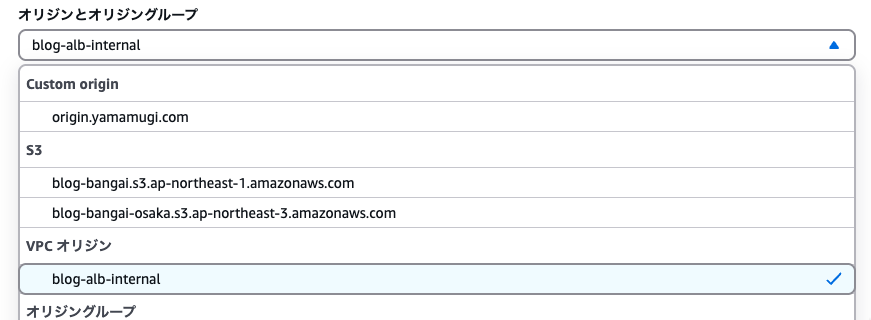

ビヘイビアのオリジン選択で作成したVPCオリジンを指定しました。

これでApplication Load Balancerは内部ロードバランサーとなりパブリックIPv4 IPアドレスは必要なくなりました!
