Amazon Q Developer for CLIでAWS Diagram MCP Serverを使ってAWSアイコンを使った図を書いてもらいました

2025/04/29

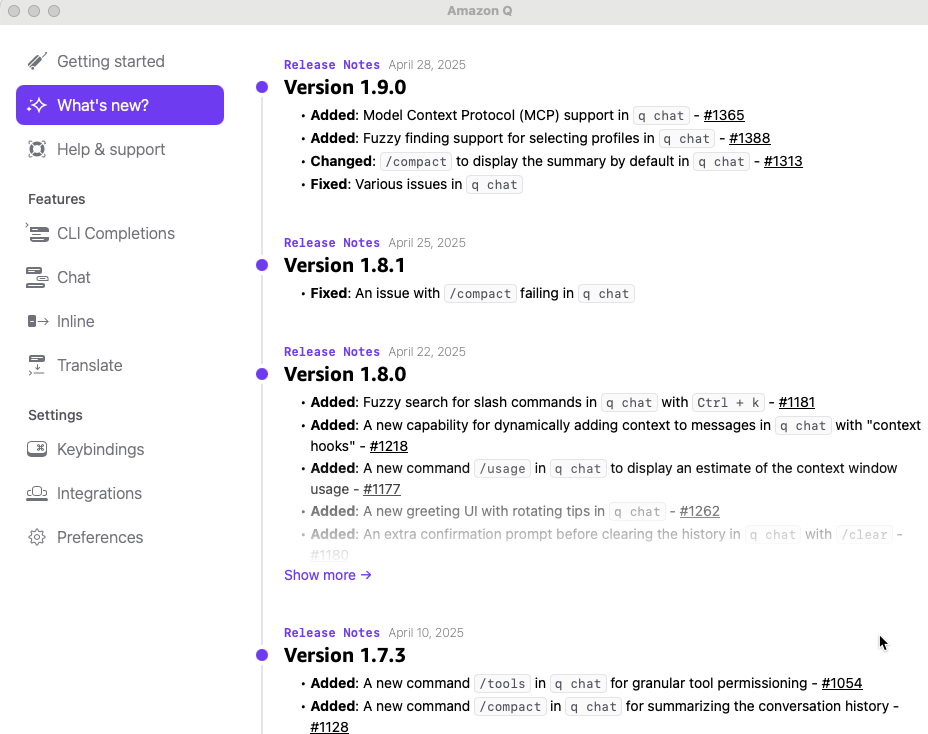

MacにインストールしているAmazon Q Developer for CLI(Version 1.9.0)でMCPサポートというアップデートがありました。

AWSのアイコンを使ってドラフトで図を書いてほしいなと思っていましたので、AWS Diagram MCP Serverを設定して試してみました。

目次

設定

記載されているとおり、~/.aws/amazonq/mcp.jsonを作成しました。

{
  "mcpServers": {
    "awslabs.aws-diagram-mcp-server": {
      "command": "uvx",
      "args": ["awslabs.aws-diagram-mcp-server"],
      "env": {
        "FASTMCP_LOG_LEVEL": "ERROR"
      },
      "autoApprove": [],
      "disabled": false
    }
  }
}

1

2

3

4

5

6

7

8

9

10

11

12

13

14

{

"mcpServers": {

"awslabs.aws-diagram-mcp-server": {

"command": "uvx",

"args": ["awslabs.aws-diagram-mcp-server"],

"env": {

"FASTMCP_LOG_LEVEL": "ERROR"

},

"autoApprove": [],

"disabled": false

}

}

}

実行

実行のやり方や環境の調整もAmazon Q Developer for CLIに任せてみました。

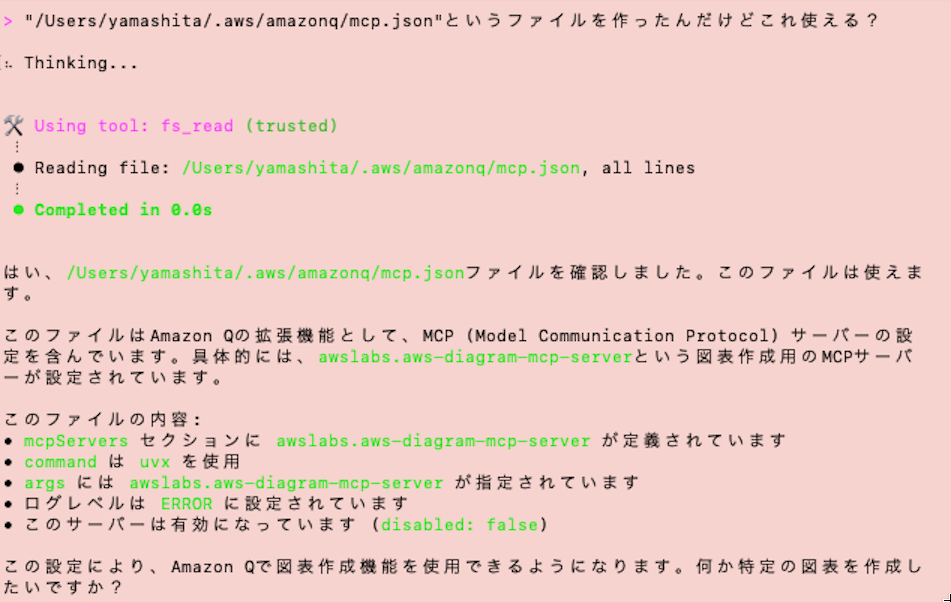

ひとまず使い方を聞いてみました。
理解しているようです。

「サンプルとしてVPCとEC2の図を作成してみて」と雑にお願いしてみました。

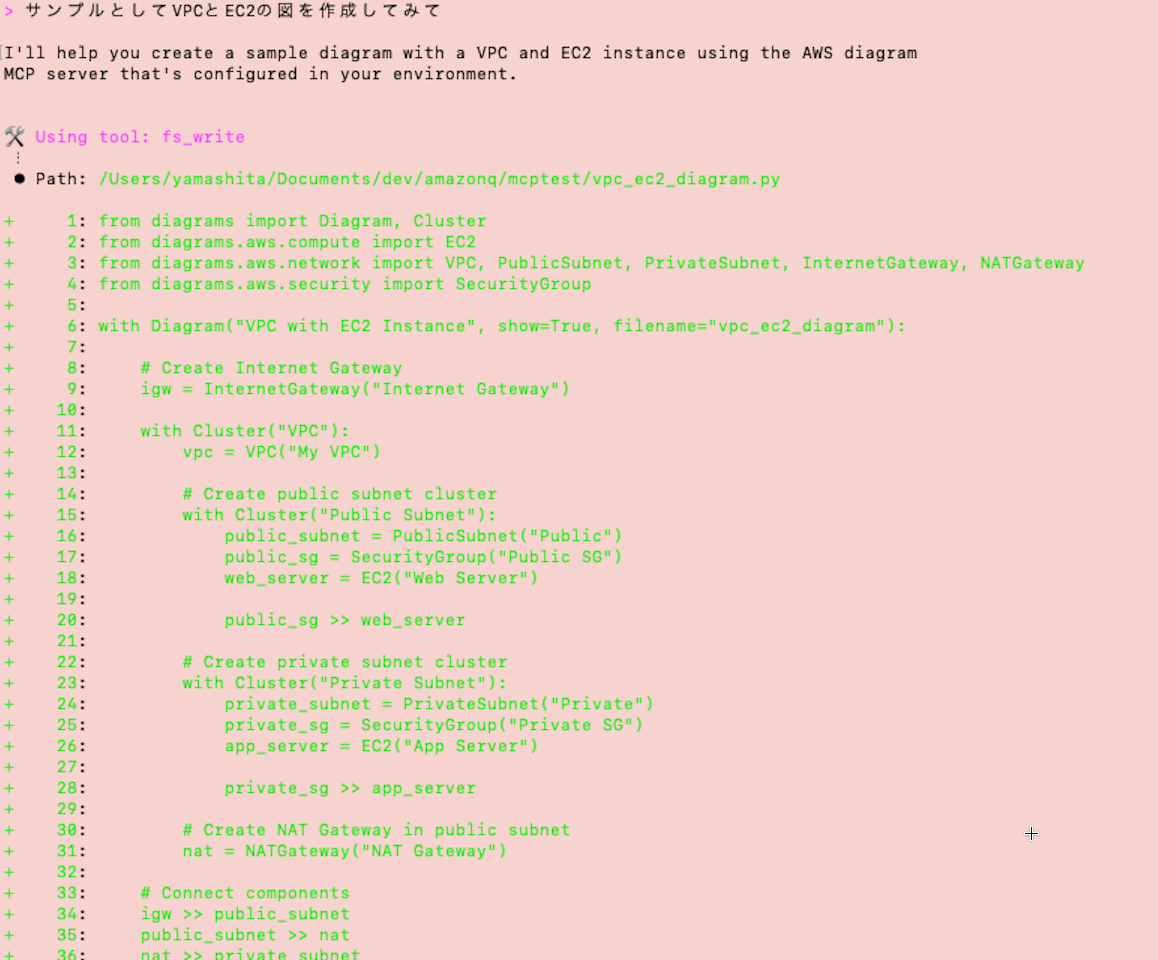

Pythonのファイルを作成し始めました。

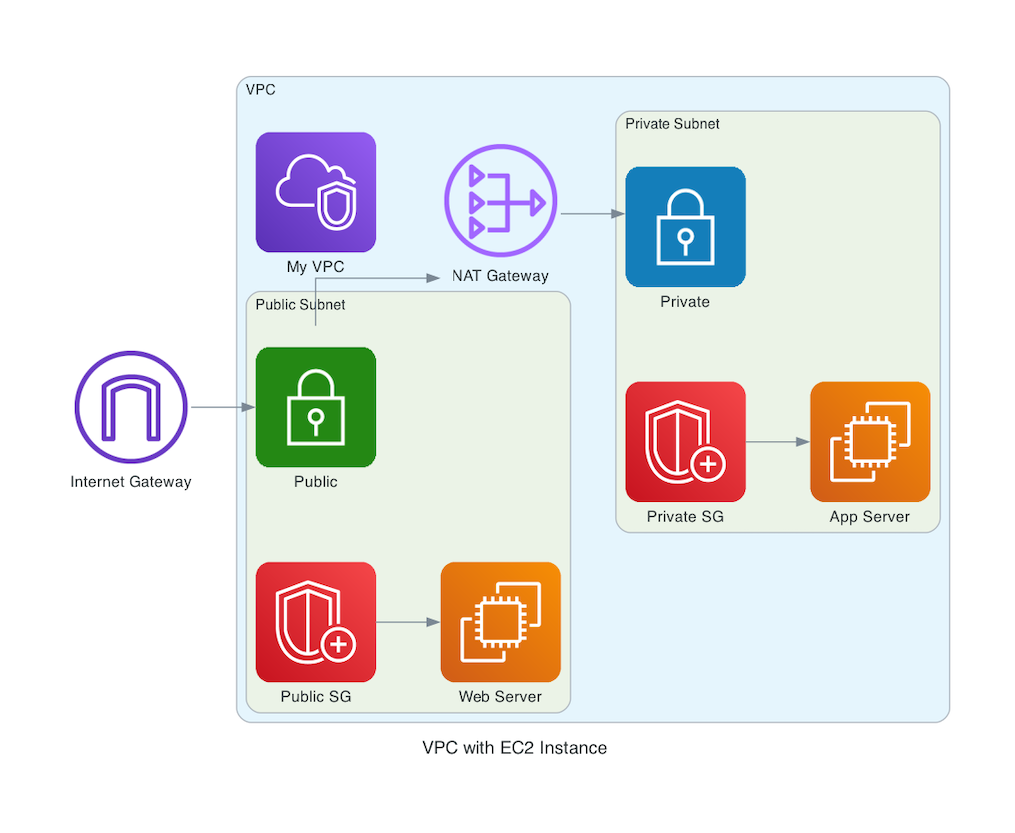

そしてこんな図ができました。
ちゃんと指示したり、説明のテキストを先に書いておけば、それなりの図ができそうですね。

最後までお読みいただきましてありがとうございました！
