Amazon ECSサービスでAWS App Meshを使用

2023/02/11 2023/02/12

AWS App MeshユーザーガイドのAWS App Mesh とAmazon ECS の開始方法をやりました。

メッシュと仮想サービスを作成

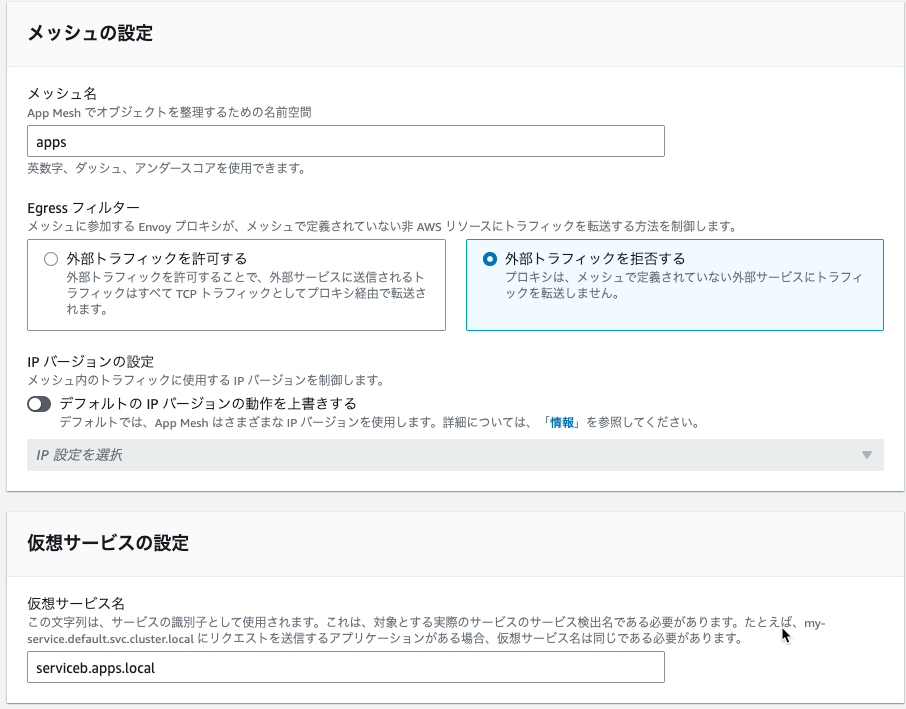

[今すぐはじめる]ウィザードからメッシュと仮想サービスを作成しました。

仮想ノードの作成

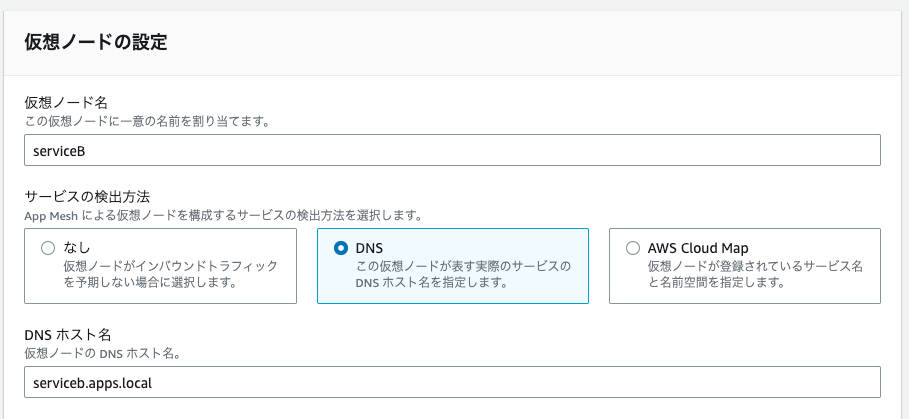

仮想ノード名、DNSホスト名を入力しました。

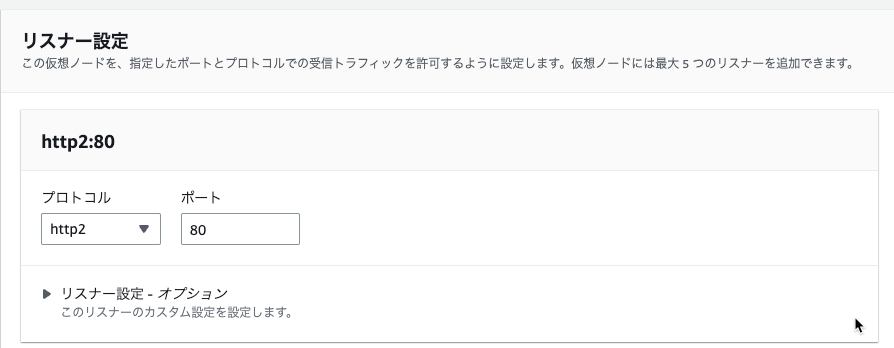

リスナーでhttp(画像はhttp2ですが)を選択して80を入力しました。

仮想ルーターとルートの作成

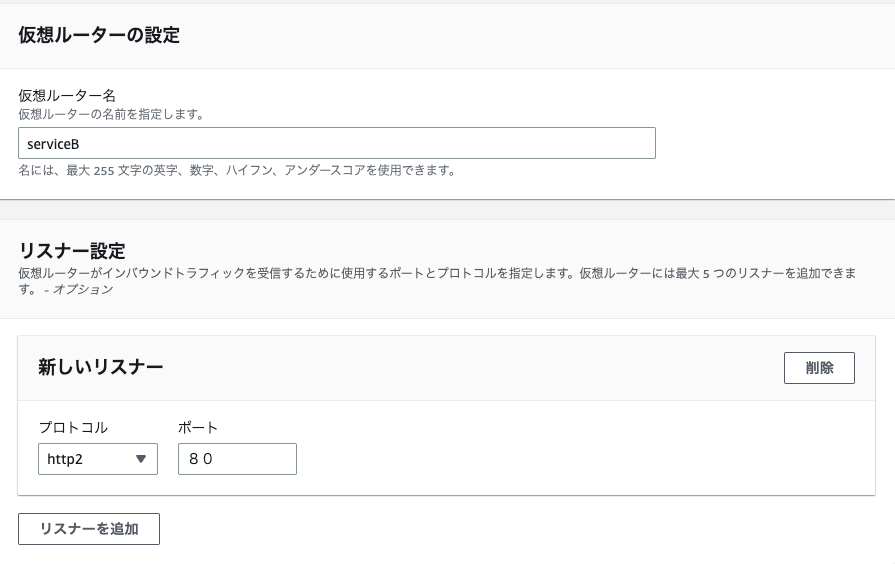

仮想ルーター名とリスナーを設定しました。

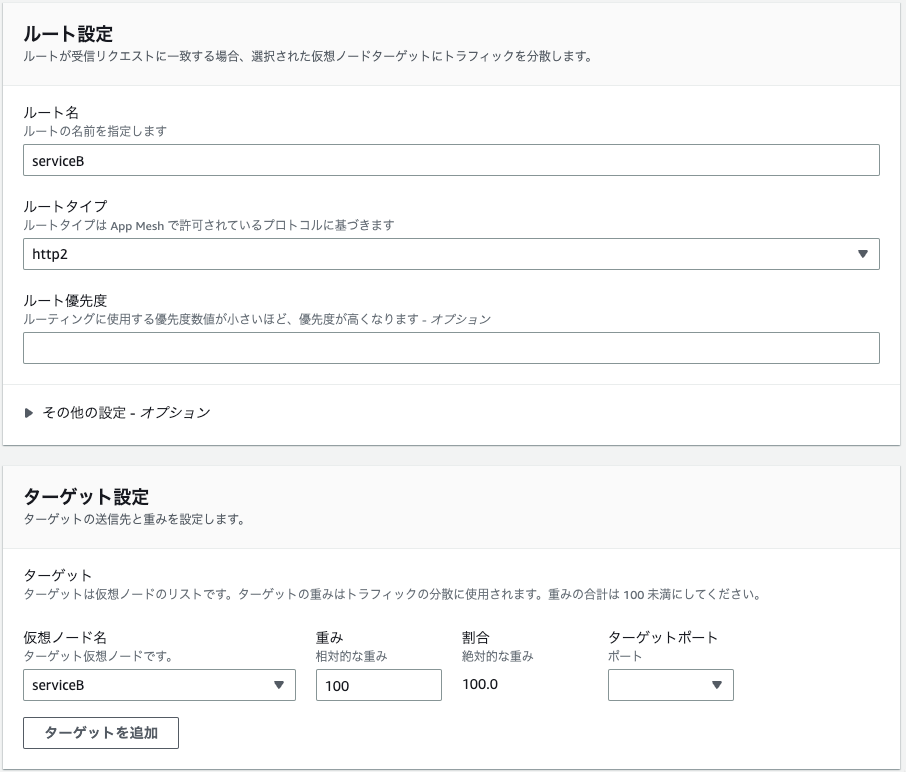

ルート設定、ターゲット設定をユーザーガイドの指定通りにしました。

追加リソースの作成

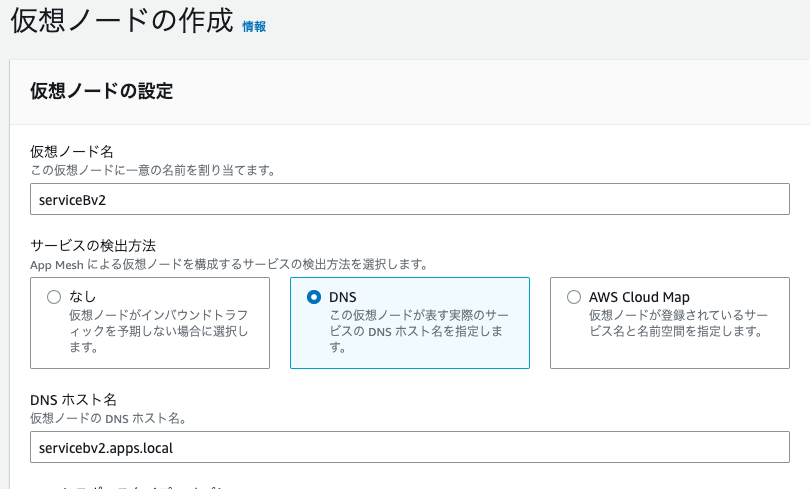

仮想ノードServiceBv2を追加しました。
リスナーはServiceB同様にhttp(画像はhttp2ですが) 80です。

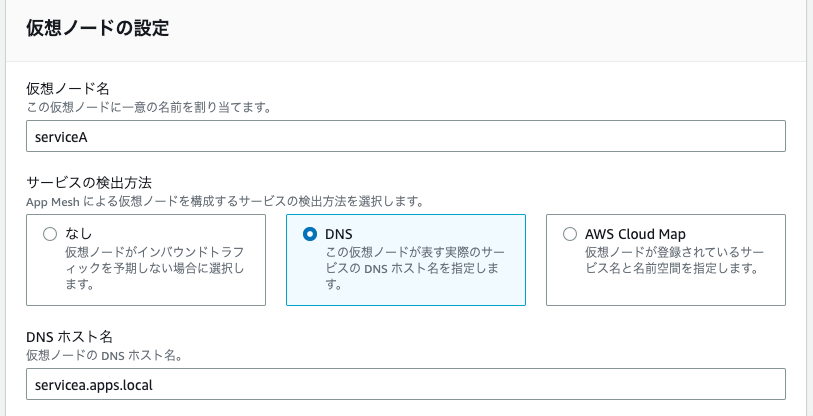

仮想ノードServiceAを追加しました。

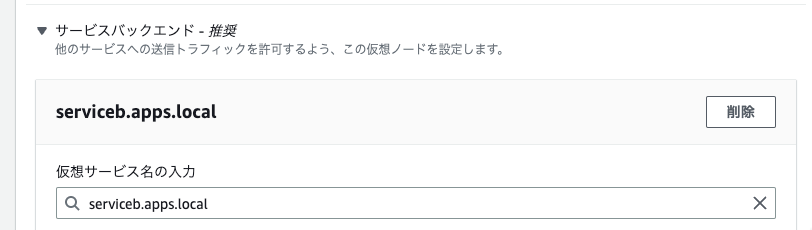

サービスバックエンドにserviceb.apps.localを選択しました。

リスナーはほかの仮想ノード同様にhttp(画像はhttp2ですが) 80です。

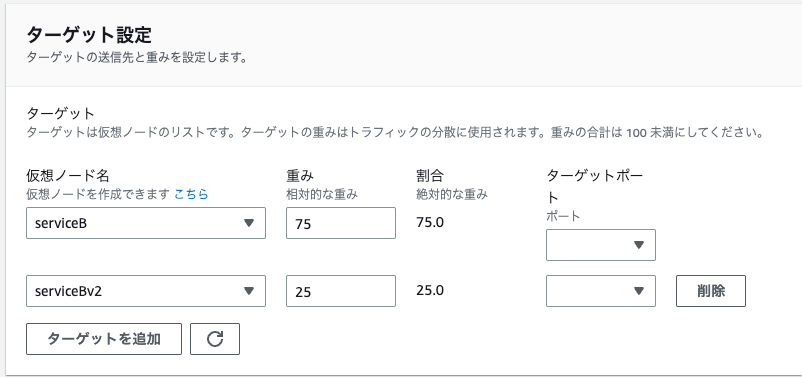

仮想ルーターserviceBのルートserviceBを編集し、ターゲット設定にserviceBv2を重み25で追加しました。

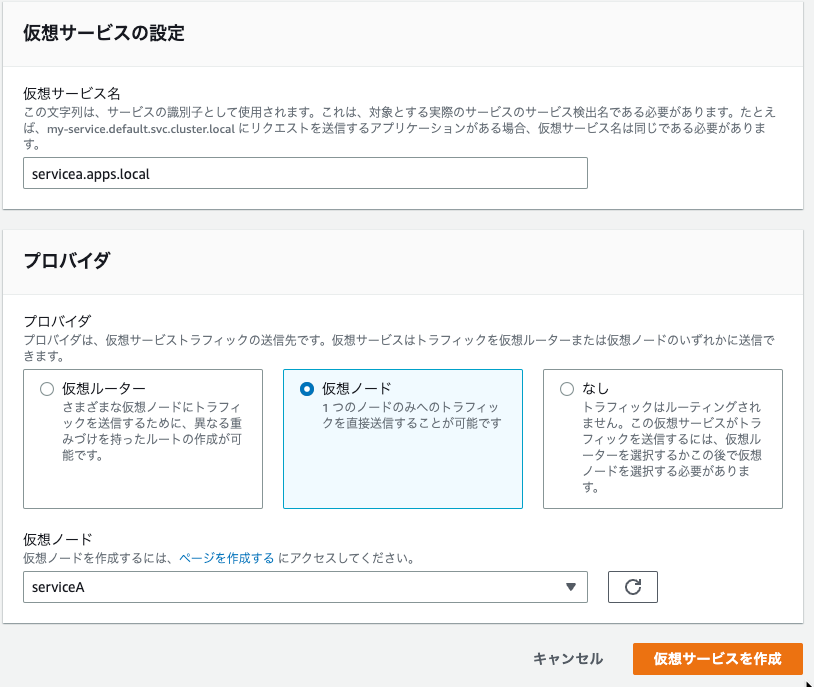

仮想サービスservicea.apps.localを追加しました。

対象サービス環境の構築

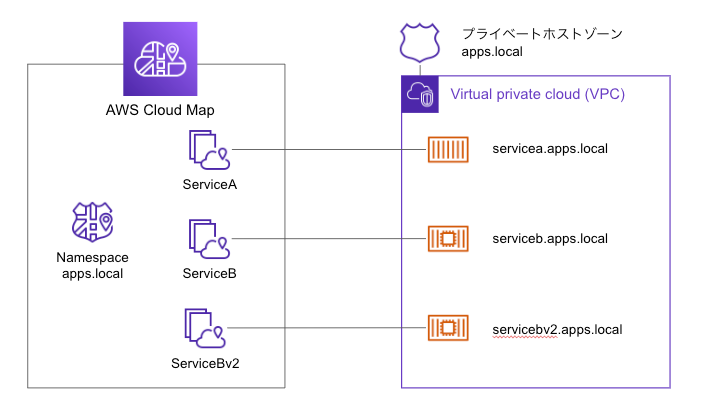

サービスディスカバリを使用してECSサービスの作成の方法で3つのECSサービスを作成しました。

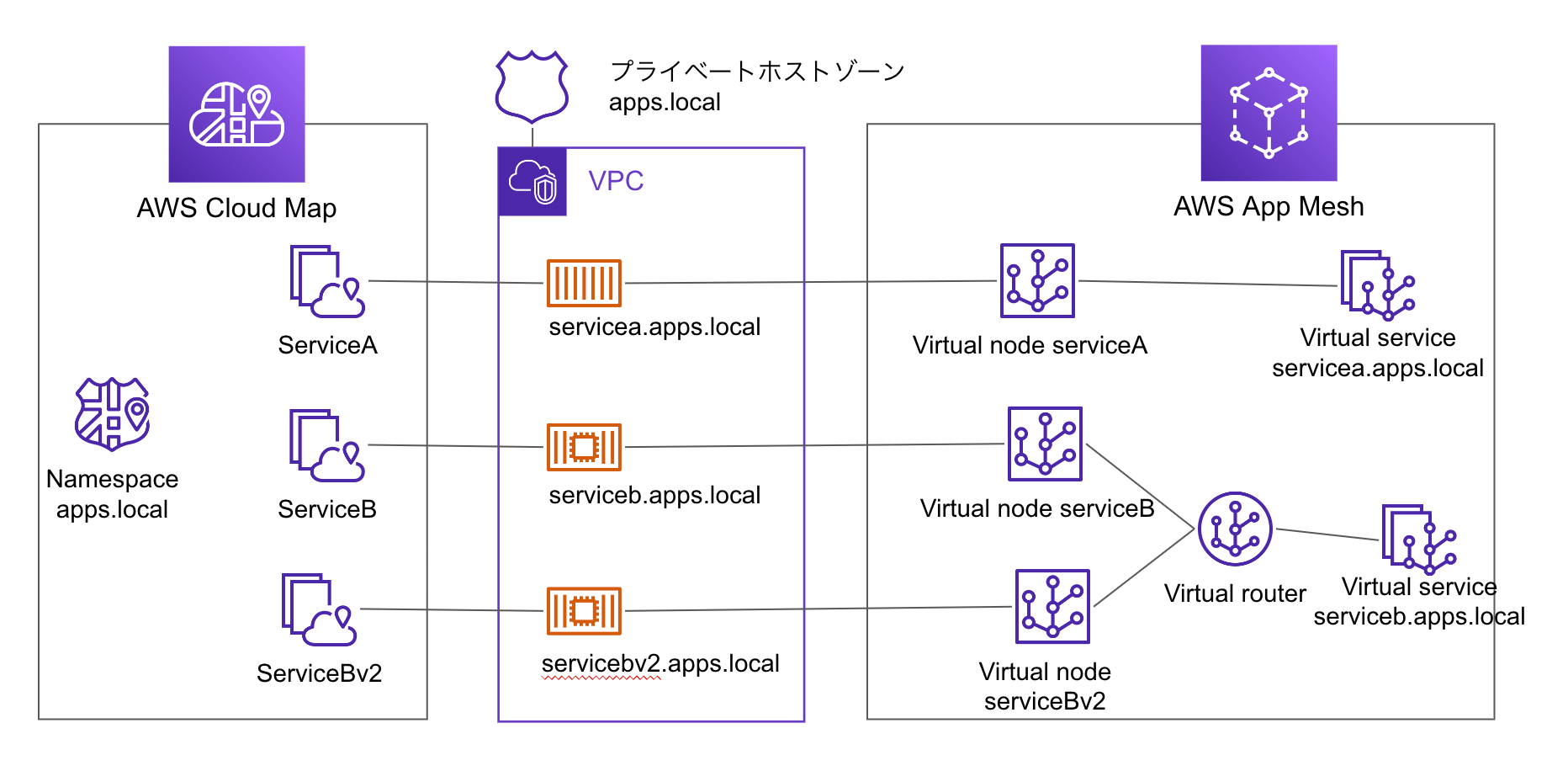

サービスをApp Meshに統合

タスクの新しいリビジョンの作成操作は旧UIのほうがわかりやすかったので旧UIで設定しています。
新UIでもEnvoy用のコンテナを追加すればいいようです。

[App Mesh統合の有効化]を選択しました。

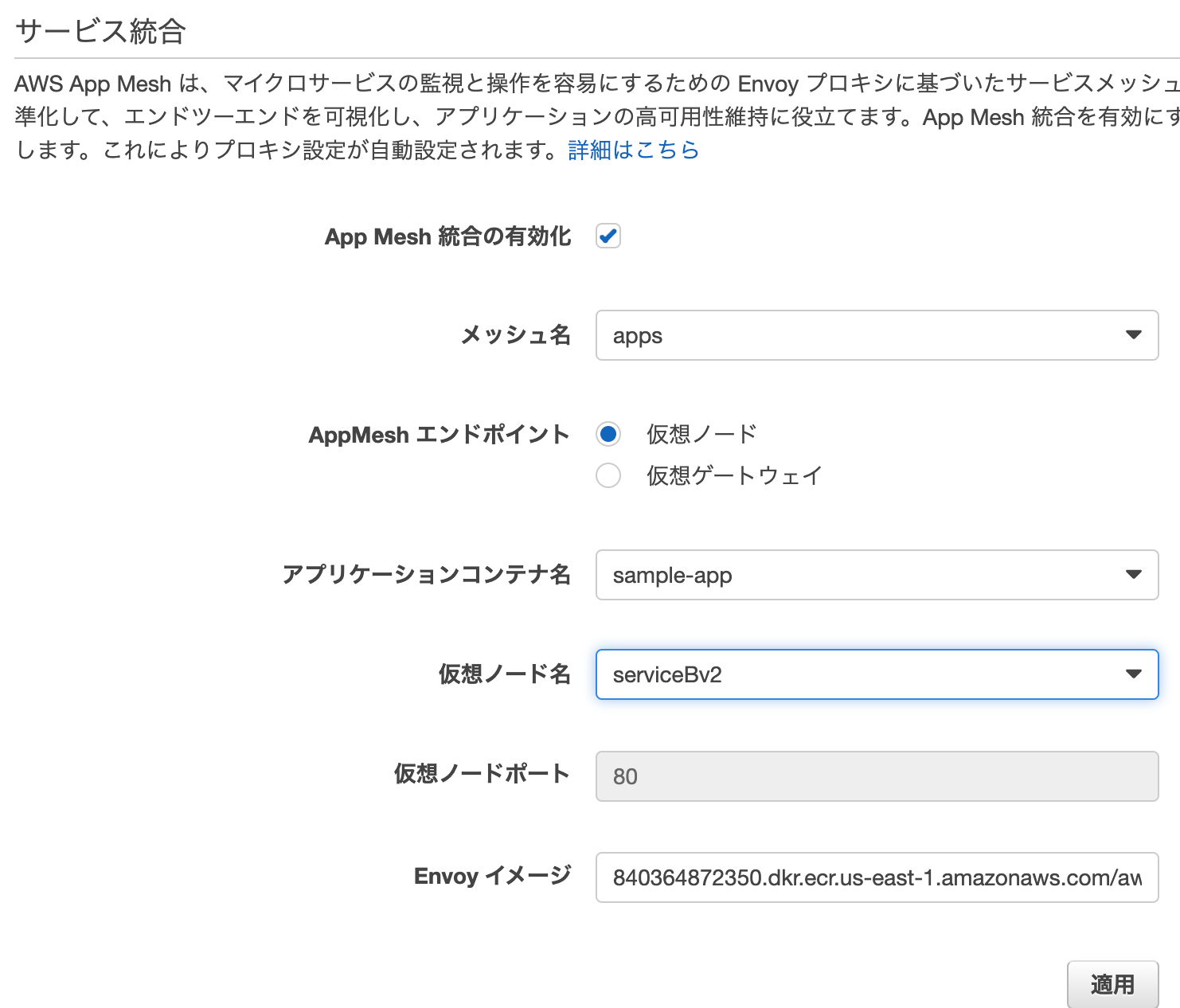

メッシュ名、仮想ノード名などを選択して[適用]を押下しました。

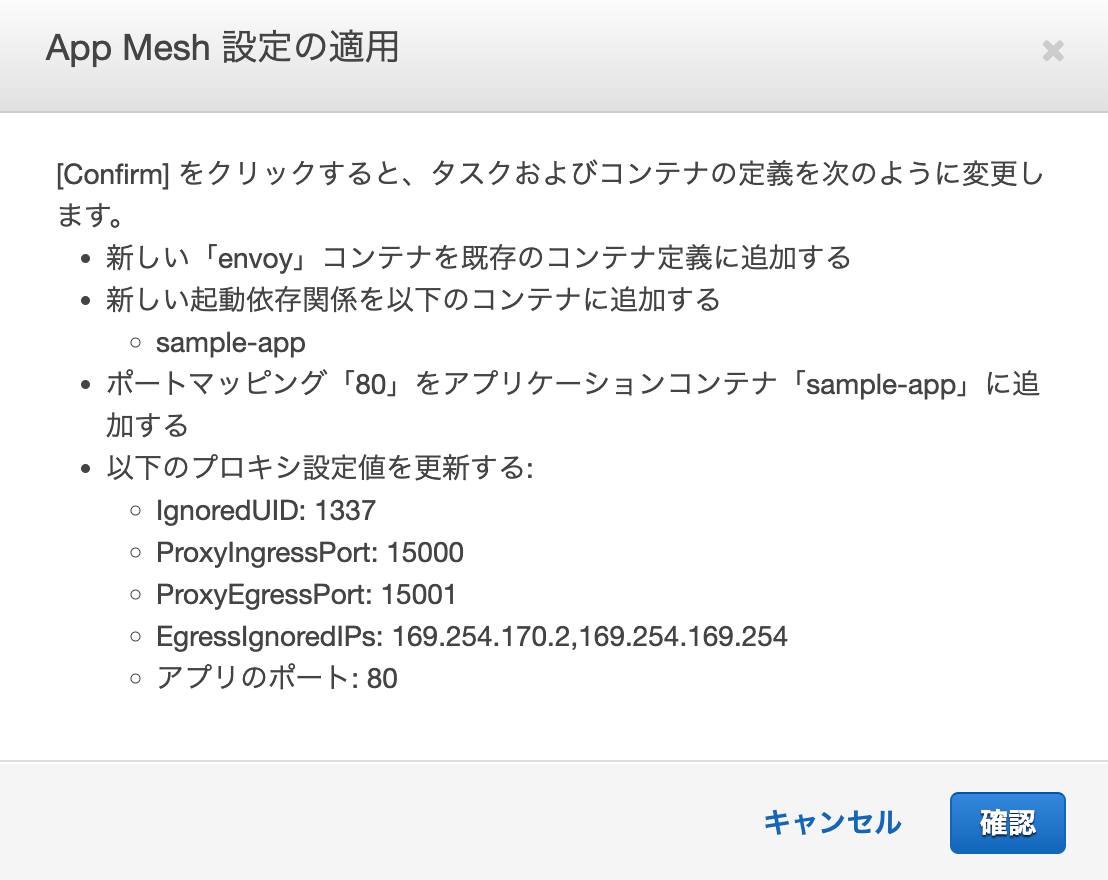

デフォルト設定が提供されたので[確認]を押下して反映しました。

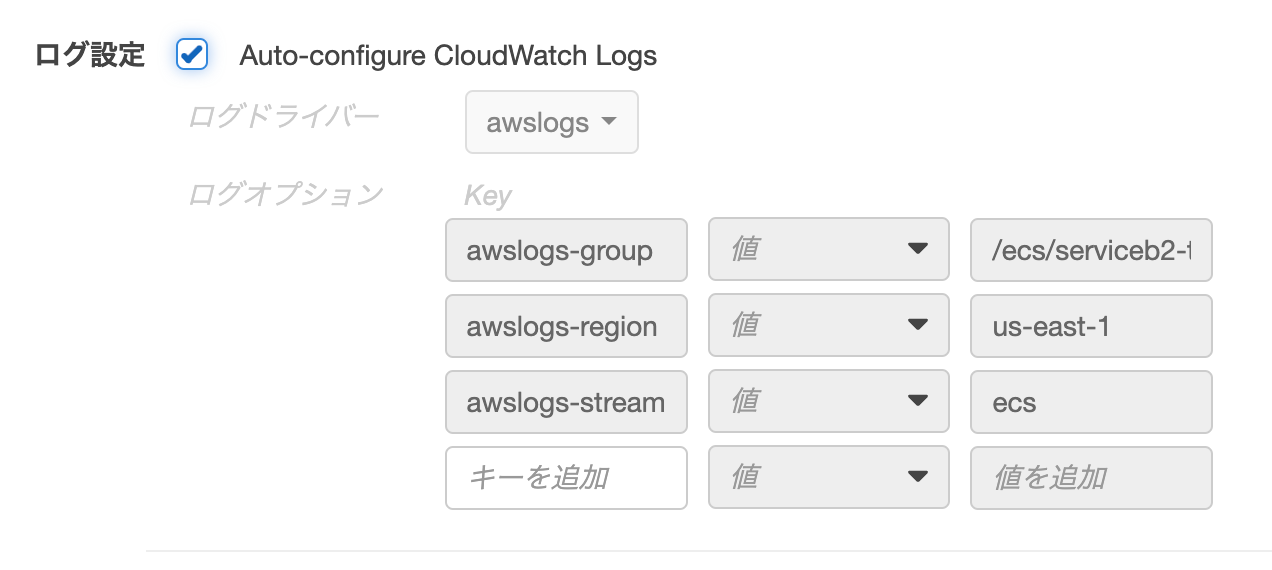

Envoy用のコンテナができたので、一応トラブルシューティング用にCloudWatch Logsを有効にしておきました。

ECSのタスク実行ロールにはAmazonECSTaskExecutionRolePolicyポリシーをアタッチしました。
ECSのタスクロールには各仮想ノードに対してのappmesh:StreamAggregatedResourcesアクションを許可しました。

確認

$ curl -v http://serviceb.apps.local
*   Trying 10.0.10.249:80...
* Connected to serviceb.apps.local (10.0.10.249) port 80 (#0)
&gt; GET / HTTP/1.1
&gt; Host: serviceb.apps.local
&gt; User-Agent: curl/7.87.0
&gt; Accept: */*
&gt;
* Mark bundle as not supporting multiuse
&lt; HTTP/1.1 200 OK
&lt; date: Sat, 11 Feb 2023 06:59:57 GMT
&lt; server: envoy
&lt; last-modified: Fri, 10 Feb 2023 07:53:28 GMT
&lt; etag: "132-5f453cafc6007"
&lt; accept-ranges: bytes
&lt; content-length: 306
&lt; content-type: text/html
&lt; x-envoy-upstream-service-time: 0
&lt;
&lt;html&gt; &lt;head&gt; &lt;title&gt;Amazon ECS Sample App&lt;/title&gt; &lt;style&gt;body {margin-top: 40px; background-color: #333;} &lt;/style&gt; &lt;/head&gt;&lt;body&gt; &lt;div style=color:white;text-align:center&gt; &lt;h1&gt;ServiceB&lt;/h1&gt; &lt;h2&gt;Congratulations!&lt;/h2&gt; &lt;p&gt;Your application is now running on a container in Amazon ECS.&lt;/p&gt; &lt;/div&gt;&lt;/body&gt;&lt;/html&gt;
* Connection #0 to host serviceb.apps.local left intact

$ curl -v http://serviceb.apps.local

* Trying 10.0.10.249:80...

* Connected to serviceb.apps.local (10.0.10.249) port 80 (#0)

> GET / HTTP/1.1

> Host: serviceb.apps.local

> User-Agent: curl/7.87.0

> Accept: */*

* Mark bundle as not supporting multiuse

< HTTP/1.1 200 OK

< date: Sat, 11 Feb 2023 06:59:57 GMT

< server: envoy

< last-modified: Fri, 10 Feb 2023 07:53:28 GMT

< etag: "132-5f453cafc6007"

< accept-ranges: bytes

< content-length: 306

< content-type: text/html

< x-envoy-upstream-service-time: 0

<html> <head> <title>Amazon ECS Sample App</title> <style>body {margin-top: 40px; background-color: #333;} </style> </head><body> <div style=color:white;text-align:center> <h1>ServiceB</h1> <h2>Congratulations!</h2> <p>Your application is now running on a container in Amazon ECS.</p> </div></body></html>

* Connection #0 to host serviceb.apps.local left intact

同じVPCで起動したEC2インスタンスからserviceb.apps.localなどサービスに対してアクセスすると、server: envoyが表示されて適用されていることが確認できました。
