Lucidchart AWSアカウントからインポート機能で自動作図
2020/01/25
SNSでLucidchartというサービスが話題になってました。
AWSの環境をアイコンイメージで自動出力する機能をもった、チャートやアーキテクチャを描くサービスのようです。
試してみました。
Lucidchartアカウント新規作成

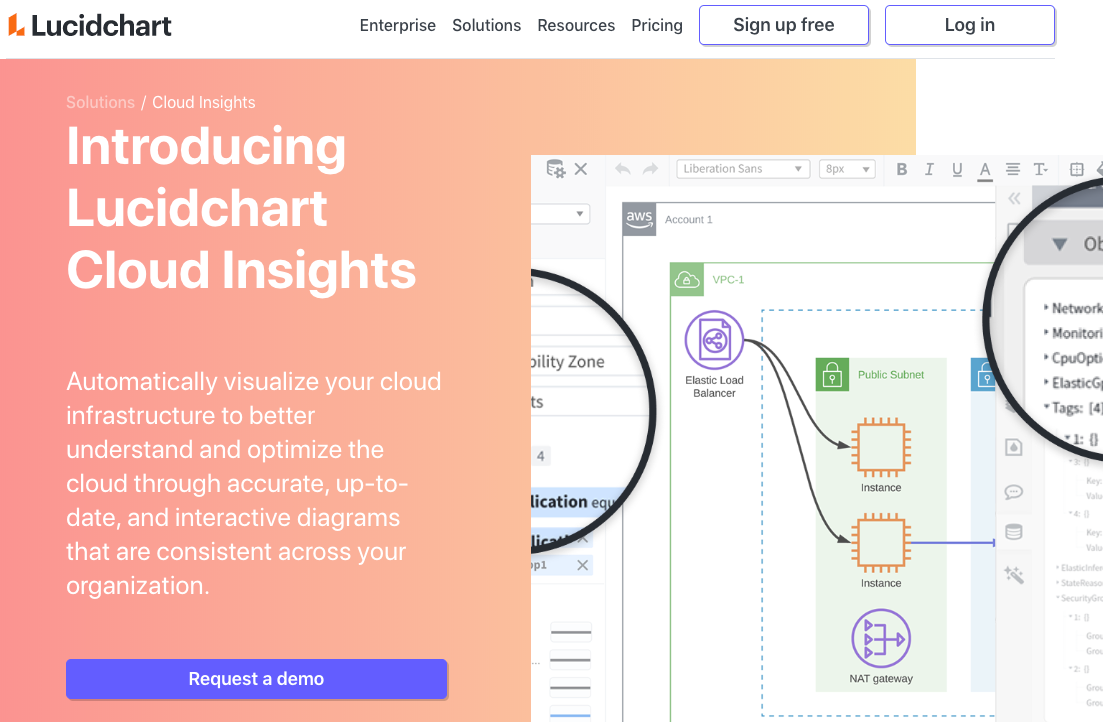

Lucidchart(https://www.lucidchart.com/pages/solutions/cloud-insights)のサイトにアクセスします。
[Sign up free]をクリックしました。

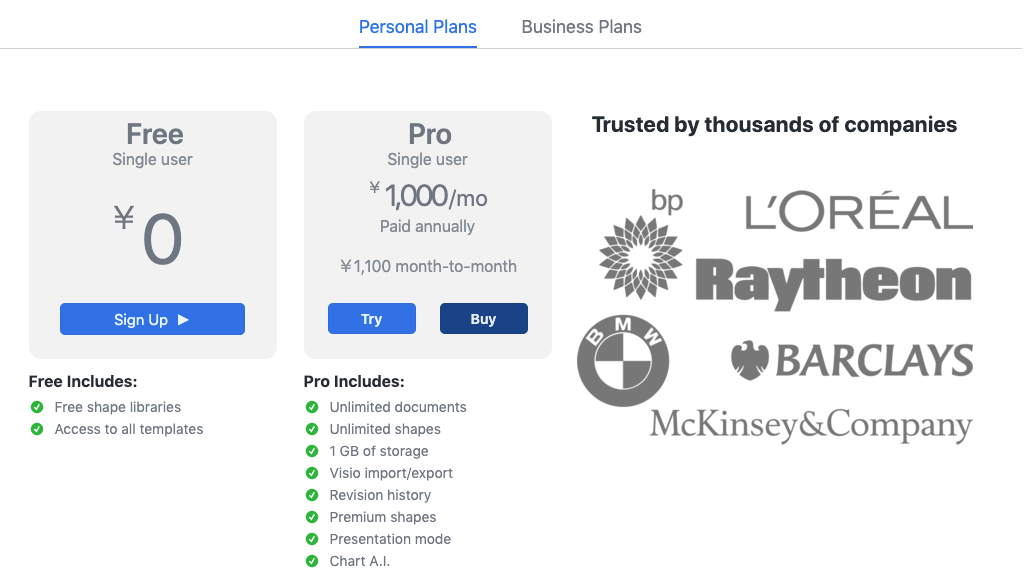

Personal PlansのFreeで試してみます。

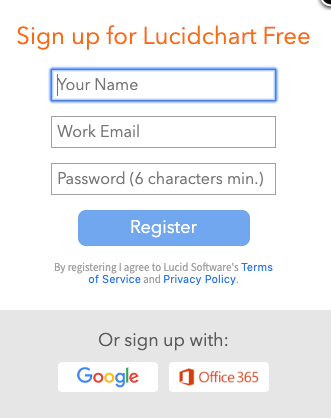

GoogleでもOffice365でも、個別作成でもいいようです。
私は個別作成にしました。
アカウント作成後、すぐにログインされ、アンケートが表示されました。

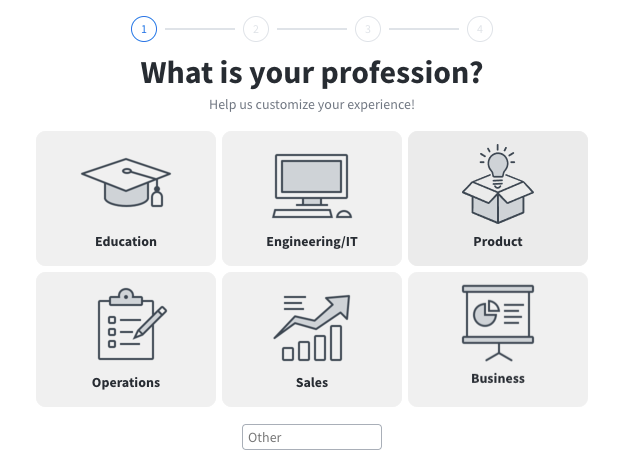

職業選択で、エンジニア、アーキテクトを選びました。
このあともいくつかアンケートがありますが、割愛します。

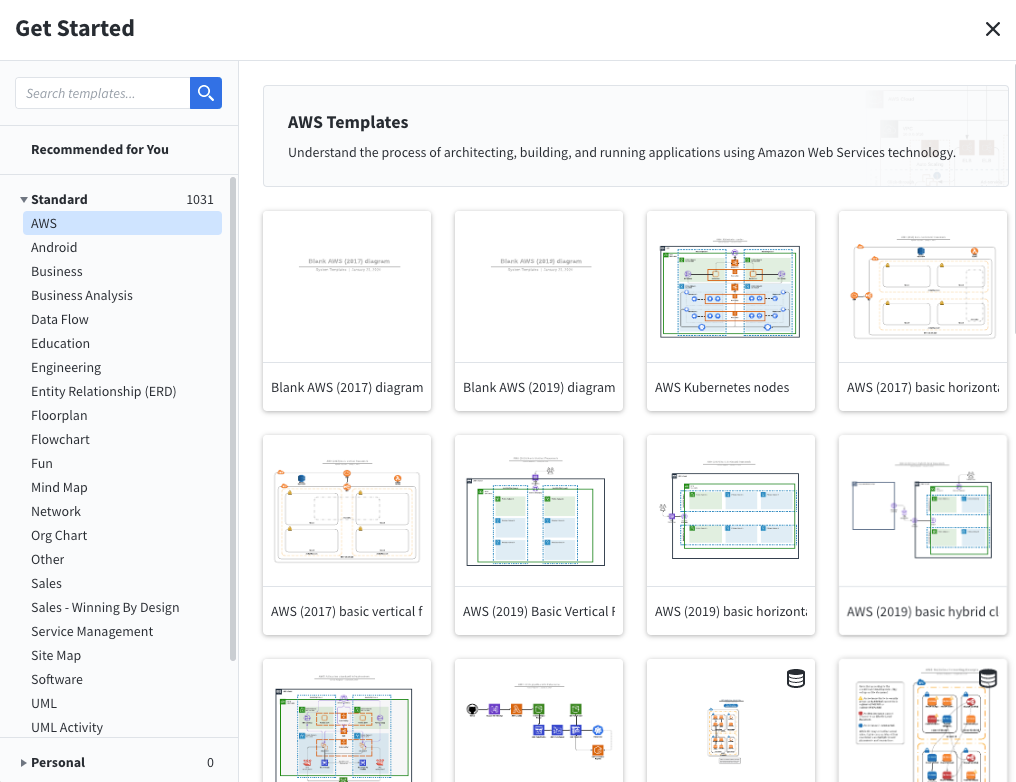

アンケートが終わるとテンプレートが表示されました。
AWSアカウント設定
早速使ってみます。

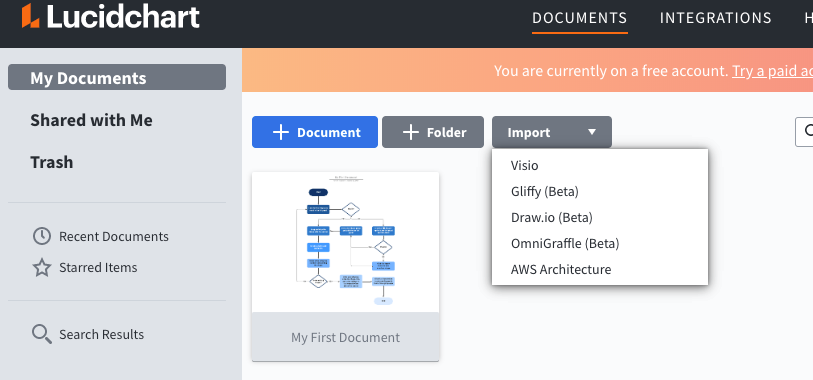

[Import]-[AWS Architecture]というメニューがありました。

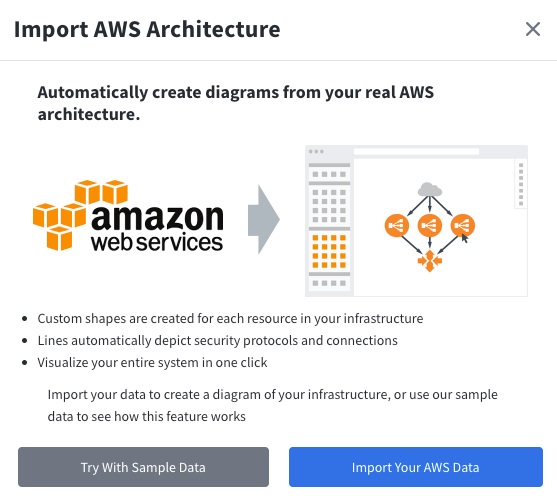

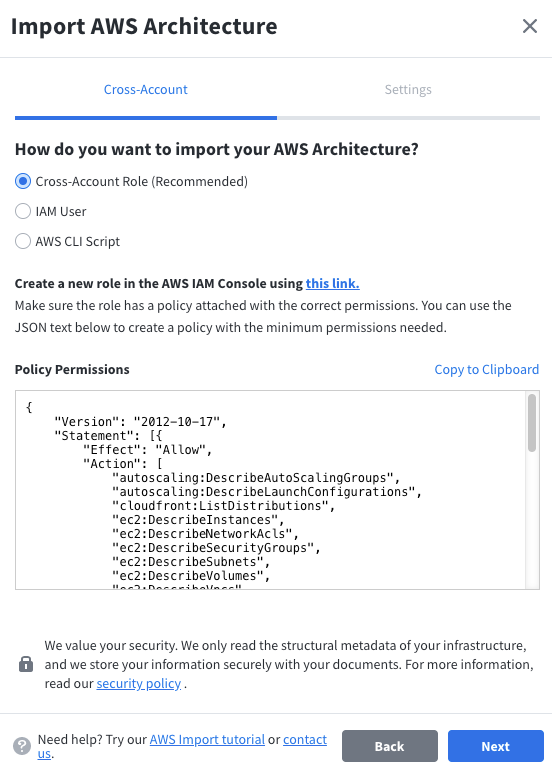

ダイアログが表示されましたので、[Import Your AWS Data]を選択しました。
クロスアカウントアクセス用のIAMロールでアクセスしてくれるようです。
アタッチするポリシーも表示されています。
ポリシーはこちらです。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 |
{ "Version": "2012-10-17", "Statement": [{ "Effect": "Allow", "Action": [ "autoscaling:DescribeAutoScalingGroups", "autoscaling:DescribeLaunchConfigurations", "cloudfront:ListDistributions", "ec2:DescribeInstances", "ec2:DescribeNetworkAcls", "ec2:DescribeSecurityGroups", "ec2:DescribeSubnets", "ec2:DescribeVolumes", "ec2:DescribeVpcs", "elasticloadbalancing:DescribeLoadBalancers", "elasticloadbalancing:DescribeTargetGroups", "elasticloadbalancing:DescribeTargetHealth", "iam:GetGroupPolicy", "iam:GetPolicy", "iam:GetPolicyVersion", "iam:GetRolePolicy", "iam:GetUserPolicy", "iam:ListAttachedGroupPolicies", "iam:ListAttachedRolePolicies", "iam:ListAttachedUserPolicies", "iam:ListGroupPolicies", "iam:ListGroups", "iam:ListGroupsForUser", "iam:ListRolePolicies", "iam:ListRoles", "iam:ListUserPolicies", "iam:ListUsers", "rds:DescribeDBInstances", "s3:ListAllMyBuckets", "SNS:GetTopicAttributes", "SNS:ListTopics", "sqs:GetQueueAttributes", "sqs:ListQueues" ], "Resource": ["*"] }] } |
作成するようなAPIアクションはなく、リスト系のみのようですね。
安心しました。

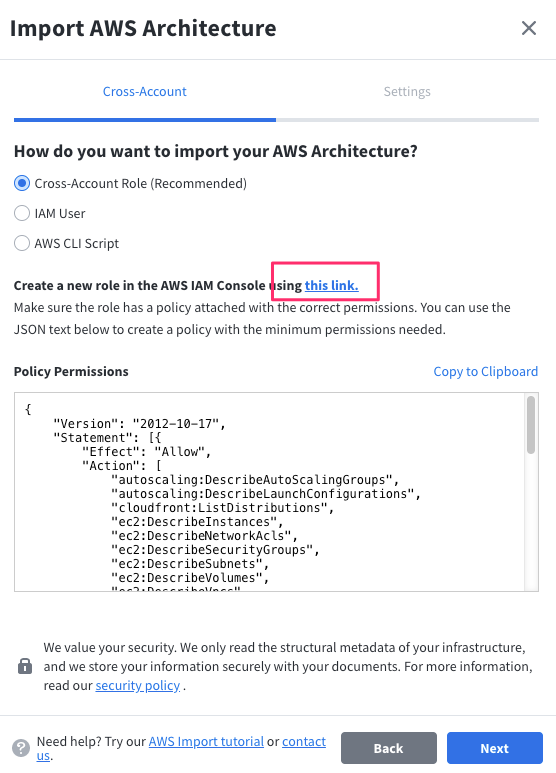

“Create a new role in the AWS IAM Console using”のthis linkをクリックして、AWSマネジメントコンソールを開きます。

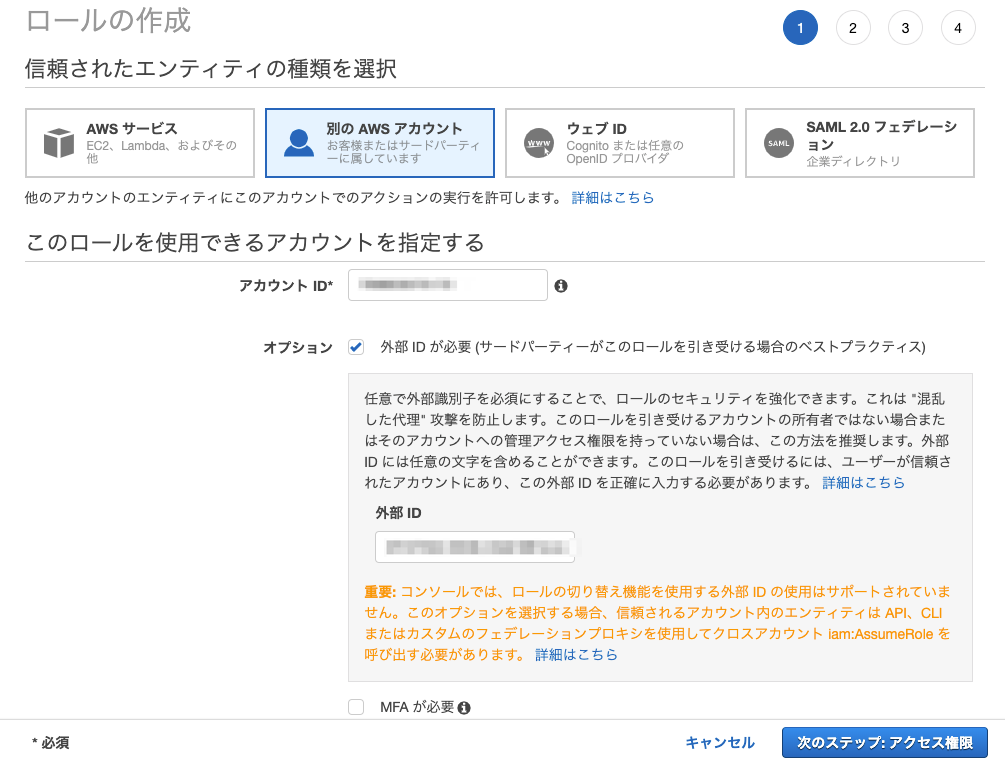

別のAWSアカウントとして、アカウントIDと外部IDが入力されています。
とりあえずポリシーはアタッチせずに作成して、作成後にインラインポリシーとし上記のポリシーを作成します。

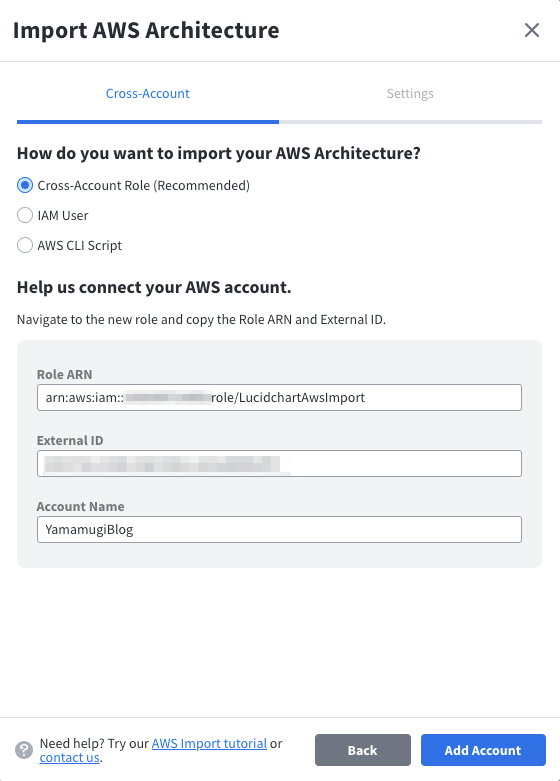

作成したIAMロールのARNをコピーしてLucidchart側に設定します。
アカウント名は、Lucidchart内で識別するためのもので任意でいいようです。
AWSアカウントからインポート

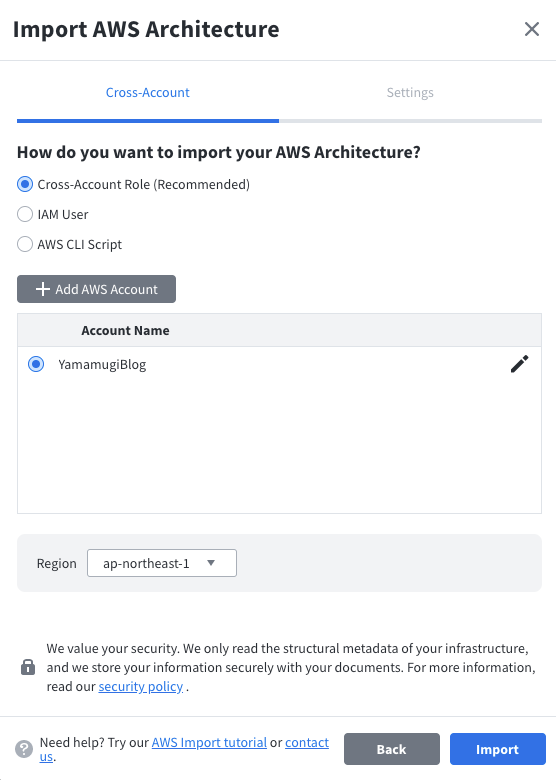

追加したアカウントを選択して、レッツインポート!

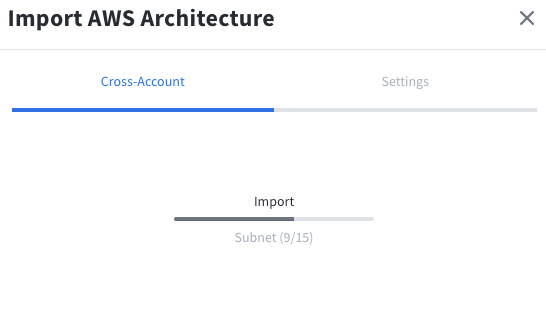

インポート中です。
ドキドキです。
終わりました。

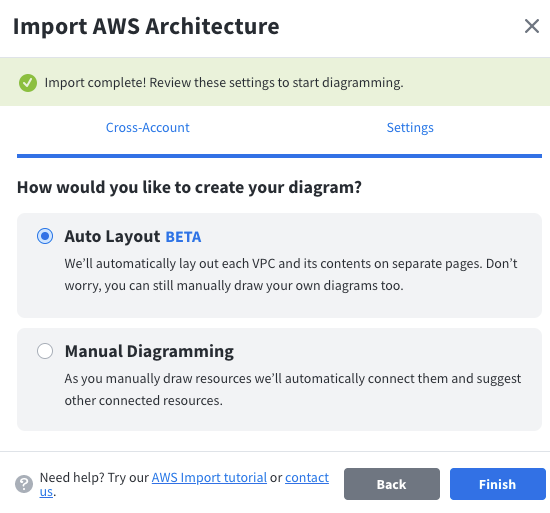

とりあえずAuto Layoutで見てみます。
出たー!!!

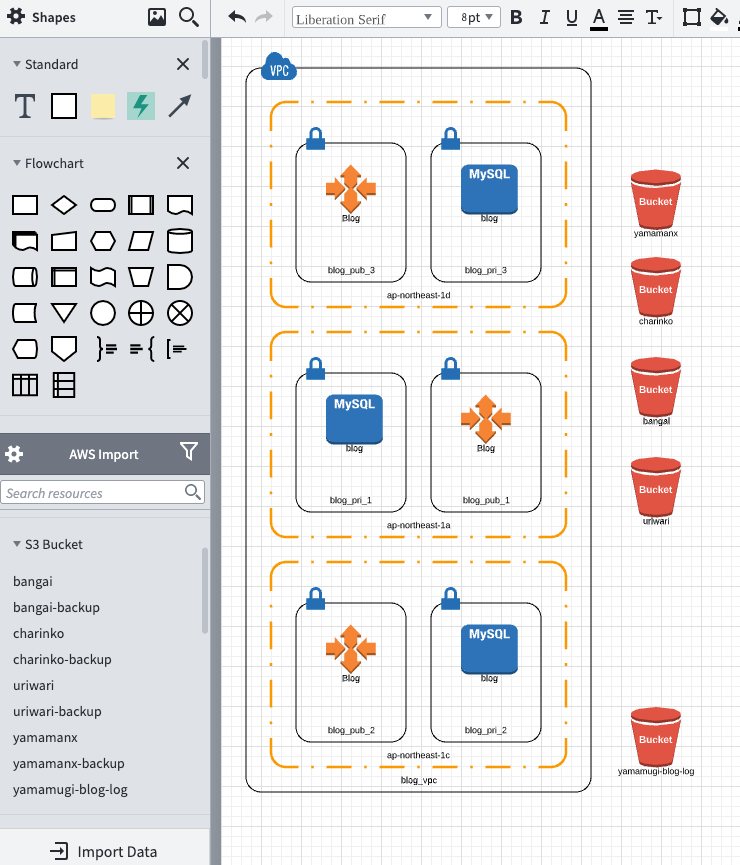

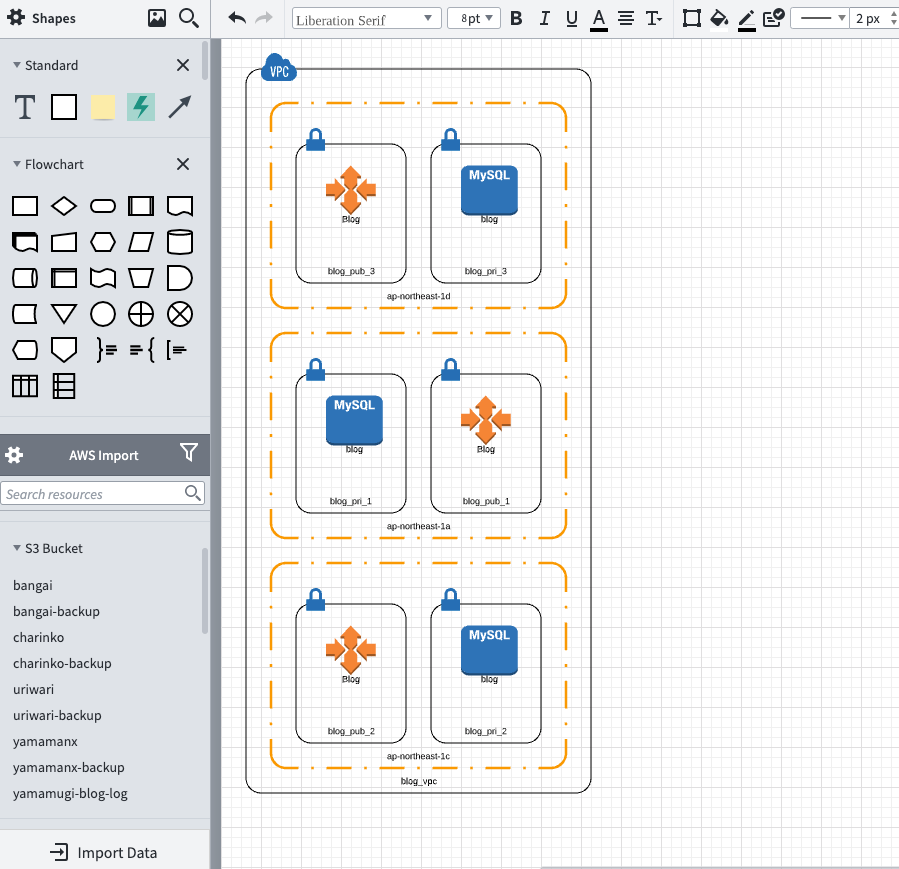

3つのAZにサブネットを作成しているVPCです。
パブリックサブネットでAuto Scaling Groupを配置して、プライベートサブネットをサブネットグループにしてRDS(MySQL)を配置しています。
S3バケットは左側のペインに情報がインポートされていたので、ドラッグアンドドロップで配置できました。

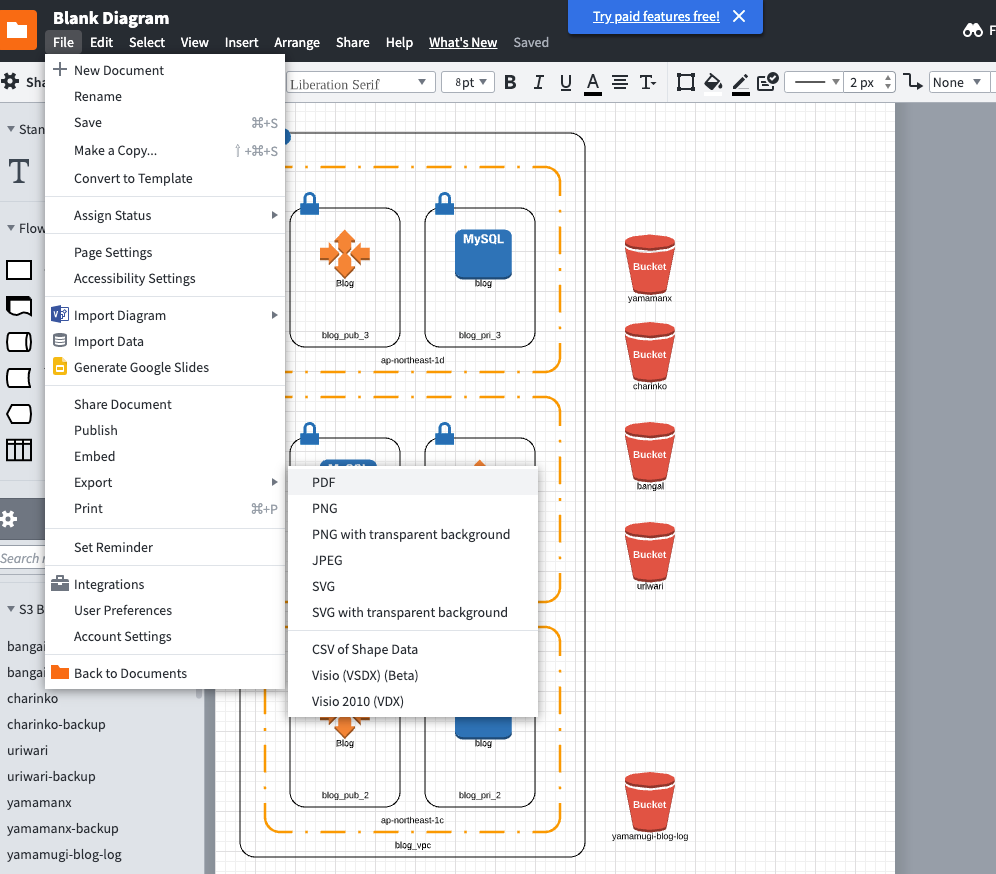

こちらをPDFなどで出力できます。
