RDS + VPC + Lambda + API Gateway + CloudFront + WAF + ACMでAPIを構築する

      2016/06/27


RDSのMySQLの情報を与えられたリクエストをキーにしてjsonで返すAPIを構築してみます。
条件としてHeaderのAuthorizationキーの設定と接続元のIPアドレスを制限します。
通信はSSLを使用するのでACMで無料証明書を発行します。

cdp-1

Lambda用のIAMの設定

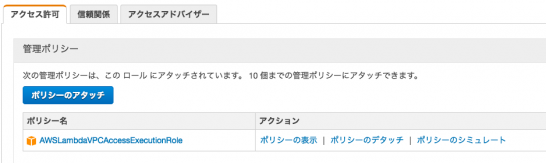

Lambda実行用にIAMロールを作成します。

ポリシーは「AWSLambdaVPCAccessExecutionRole」をアタッチします。
sles-1

Lambdaの設定

事前にセキュリティグループを1つ作成しておきます。
特にInbound , Outboundの設定は必要ありません。

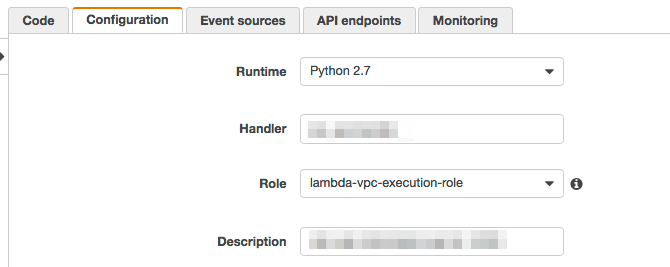

作成したIAMロールを設定します。
sles-2

RDSと同じVPC、Subnetsを選択します。
SecurityGroupsは事前に作成していたものを設定します。
sles-3

コードは割愛しますが、pythonでMySQLへの接続はpymysqlモジュールを使用しています。
ホスト名はRDSエンドポイントです。

RDSのセキュリティグループの設定

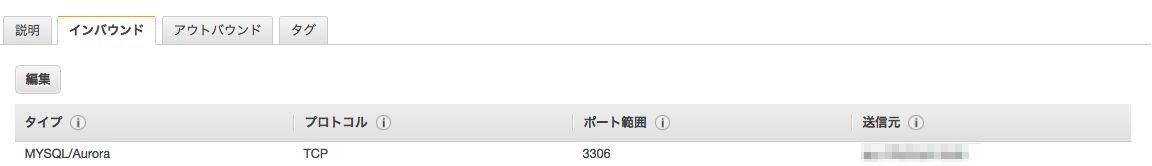

Lambdaに設定したセキュリティグループをインバウンドでMySQLタイプで設定します。
sles-4

API Gatewayの設定

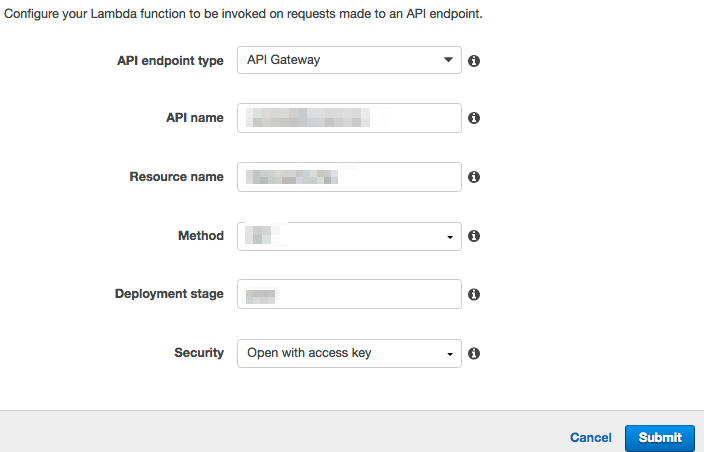

Lambdaの[API endpoints]から作成します。
Securityでは「Open with access key」を設定します。
sles-5

API GatewayでAPIキーを設定して作成されたステージへ追加します。
sles-6

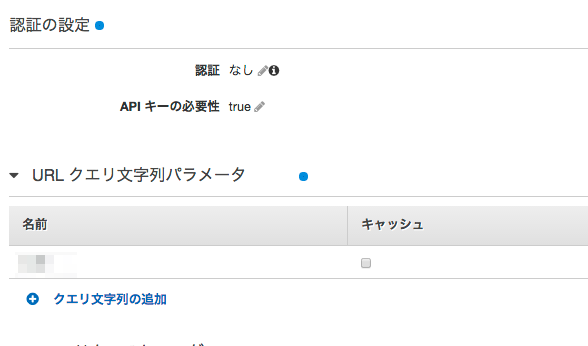

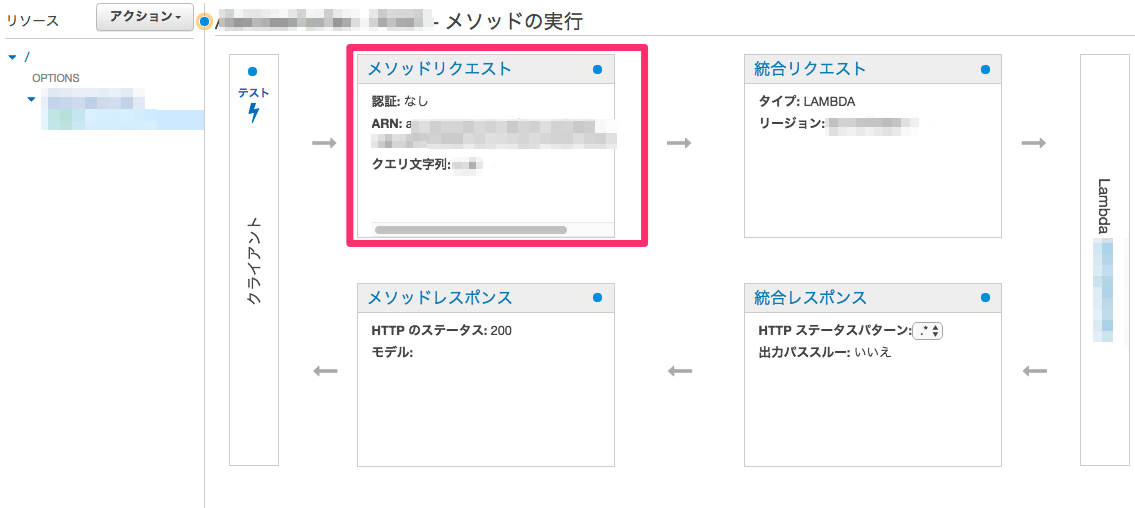

APIで受けるリクエストをメソッドリクエストで設定します。
sles-7
sles-8

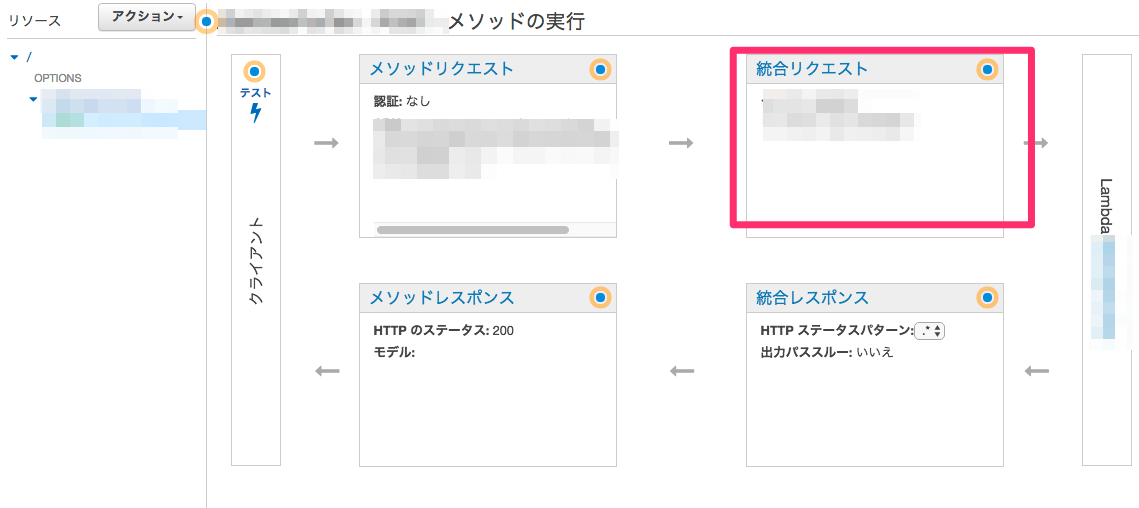

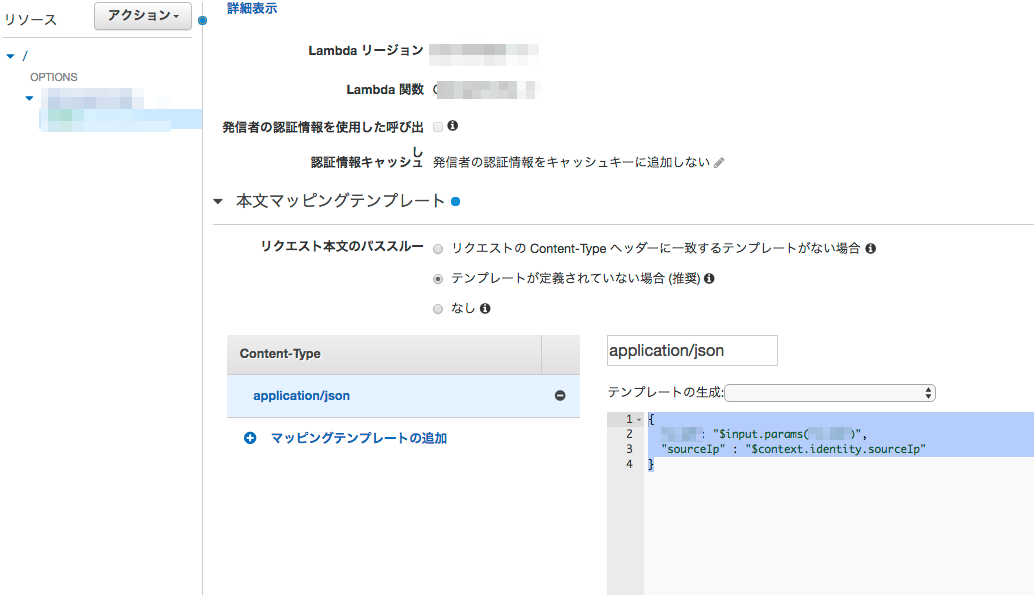

統合リクエストでマッピングテンプレートも設定しておきます。
sles-9
sles-91

クエリーパラメータは「”key”: “$input.params(‘key’)”,」です。
コード内ではIPアドレスの制御はしませんが、sourceIpで接続元IPアドレスを一応取得しています。

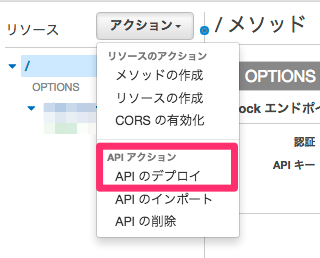

API Gatewayでは設定が終わってステージに反映するときは必ず、[アクション]-[APIのデプロイ]を実行します。
これをしなければAPIには反映されません。
sles-92

WAFの設定

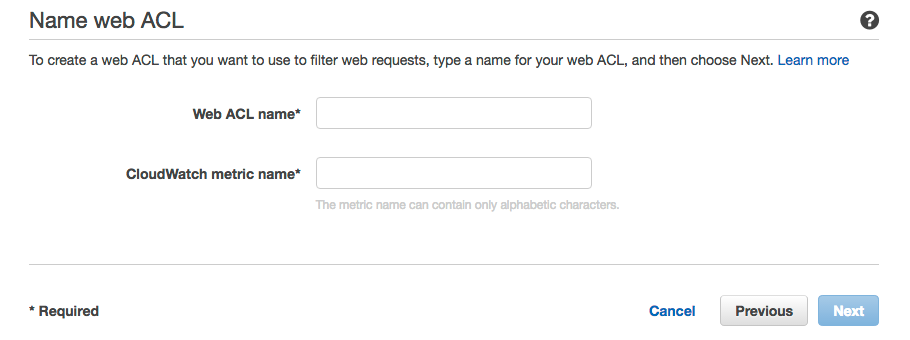

Web ACL name , CloudWatch metric nameを任意で設定します。
sles-94

Create conditionsで[IP match conditions]と[String match conditions]を設定します。

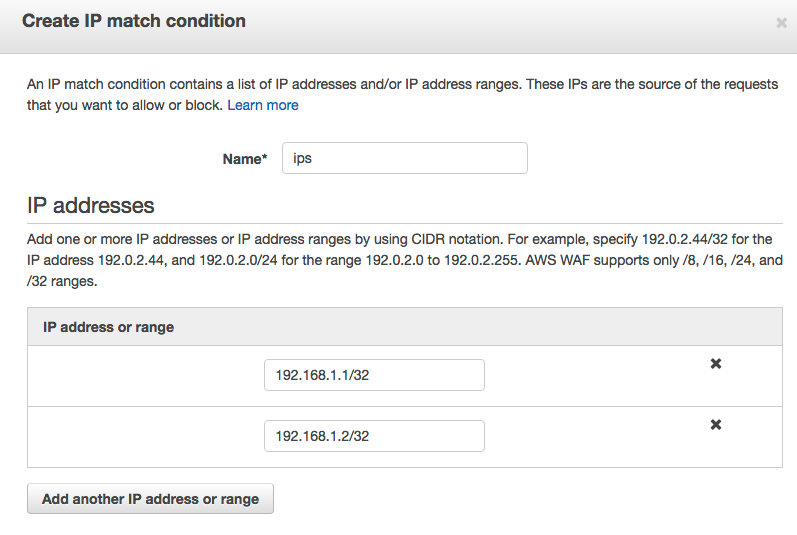

IP match conditionsでは許可するIPアドレスを設定します。
sles-95

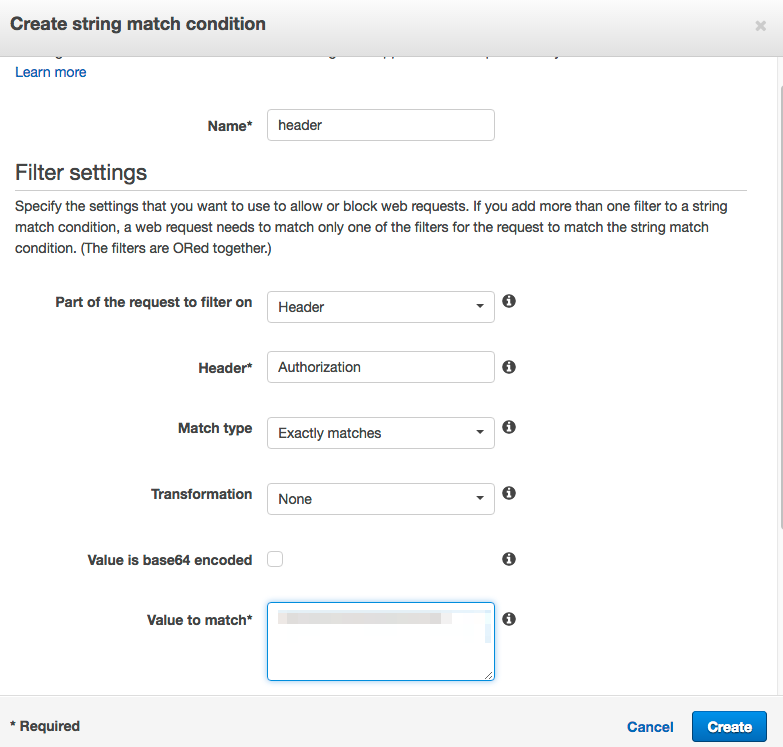

String match conditionsではHeaderのAuthorization値を完全一致で決めます。
sles-96

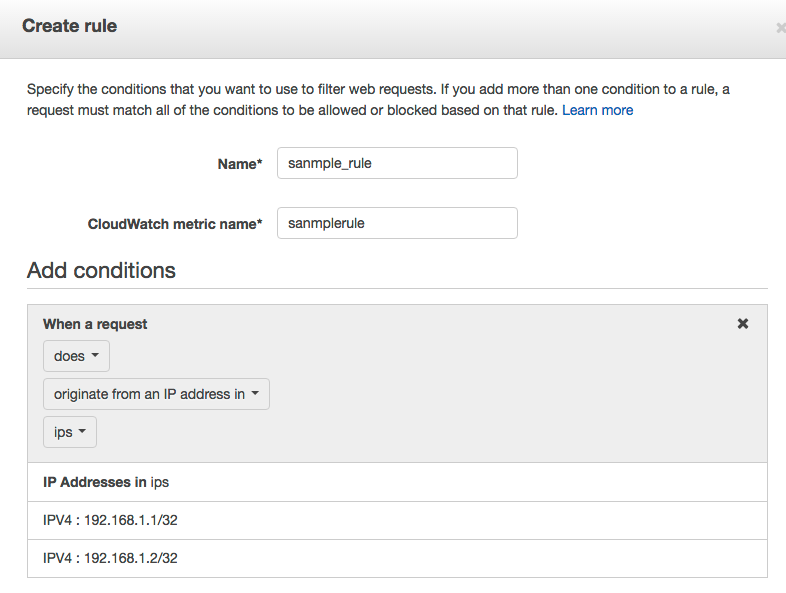

Create RuleでconditonにIPアドレスとString match conditionを[does]で追加します。
sles-97
sles-98

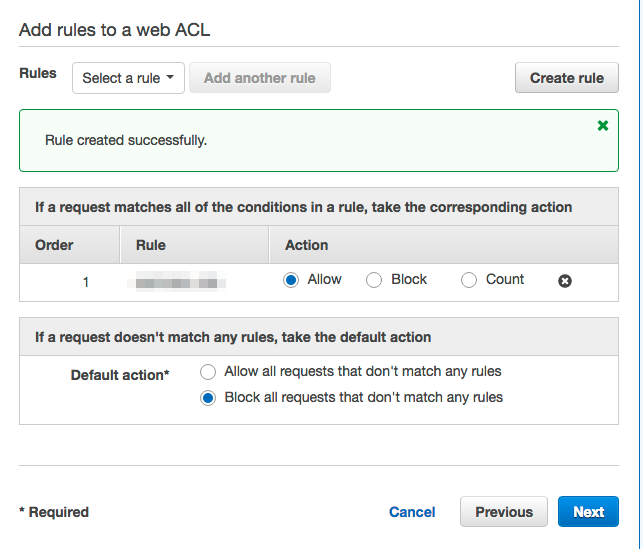

作成したルールをAction をAllow、Default をBlockとしてACLに追加します。
sles-99

ACMのためのSESの設定

サブドメインのCNAMEにCloudFrontのDomain Nameを任意の設定して独自ドメインにしたいと思います。

※ドメイン管理者としてメールを受信できる場合はこの設定は必要ありません。

※先にCNAMEを設定するとACMの認証URL受け取りのメールのためのMXレコードが設定できなくなるのでCNAMEは最後に設定します。

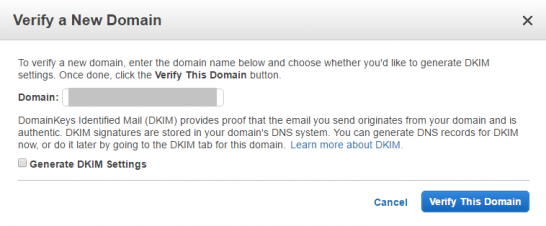

[Verify a New Domain]で受信したいドメインを指定します。
ses-1

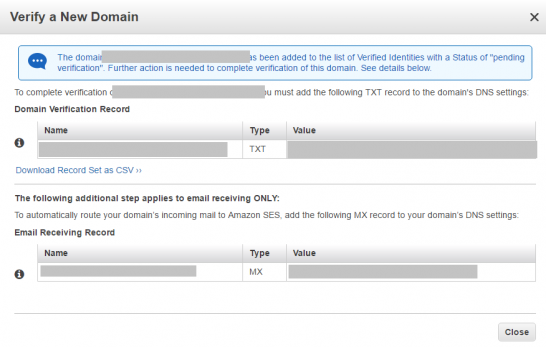

TXTレコードとMXレコードの設定内容が表示されるので、レコードセットを管理しているDNSサーバで設定します。
ses-2

[Create Receipt Rule]で新しいルールを作成します。

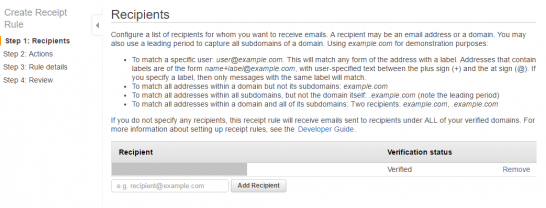

[Recipient]にドメインを入れます。(ドメイン宛のメールすべて対象とします。)
ses-3

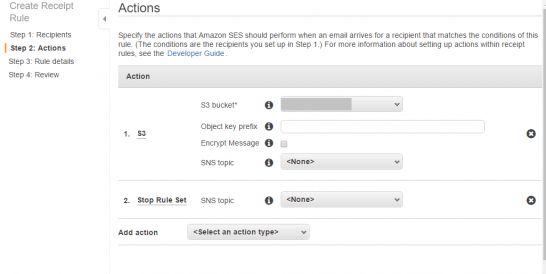

[Action]でS3バケットを選択します。
2つ目は[Stop Rule Set]として処理を終了しておきます。
ses-4

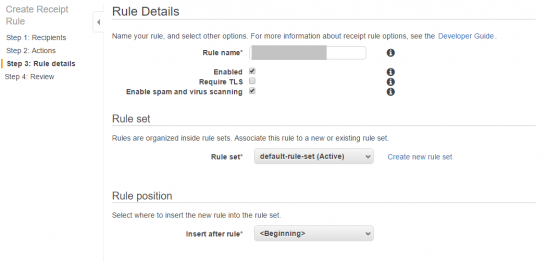

ルール名を任意で設定します。
ses-5

CloudFrontでのACMの設定

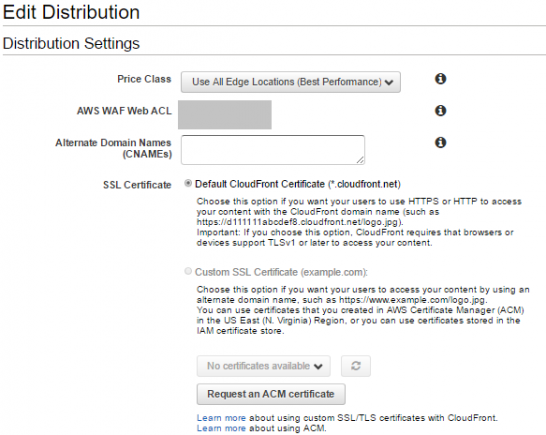

CloudFrontの編集画面で[Request an ACM certificate]をクリックします。
acm-1

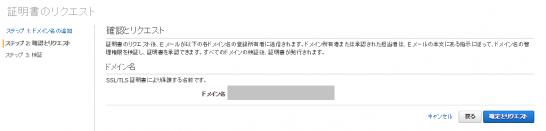

ドメイン名を入力します。
acm-2

ドメイン管理者にメールが送信されます。
メールが受信できなくて前述のSESで設定している場合はS3バケットにメールが届いているのでAcceptします。

証明書が発行済になりました。
acm-3

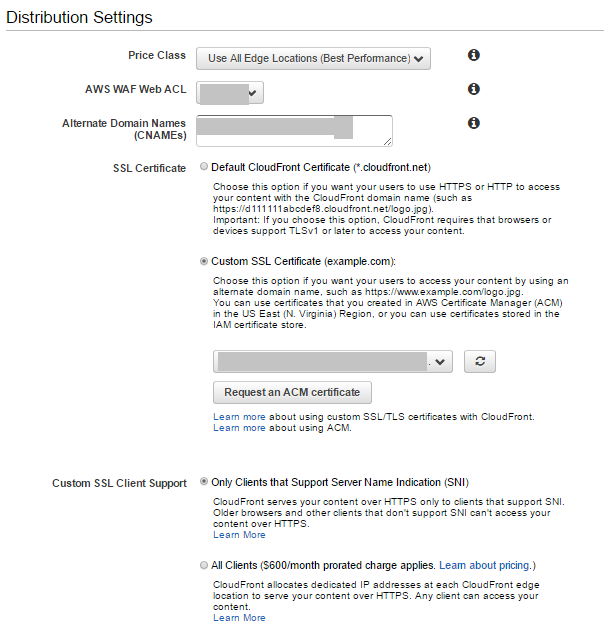

CloudFrontのAlternate Domain Names(CNAMEs)に独自ドメインを入れて、
[Custom SSL Certificate]を選択して発行済の証明書を設定します。

cf-acm

その他のCloudFrontの設定

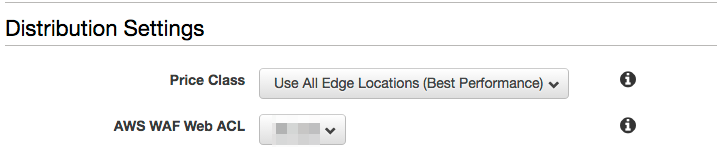

作成したWAFをCloudFrontへ設定します。
sles-991

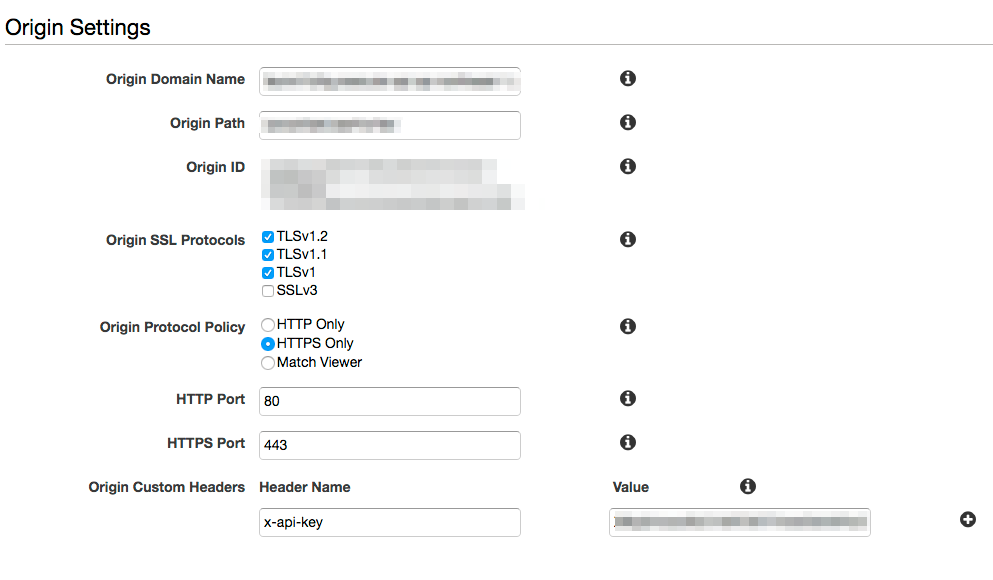

Origin Settingsで、Origin Domain NameにAPI Gatewayのエンドポイントを設定します。

[Origin Protocol Policy]は[HTTPS Only]にします。

[Origin Custom Headers]でAPI Gatewayで設定したアクセスキーを設定します。
[Header Name]は[x-api-key]です。
これでAPI Gatewayの直接実行を防止します。
sles-992

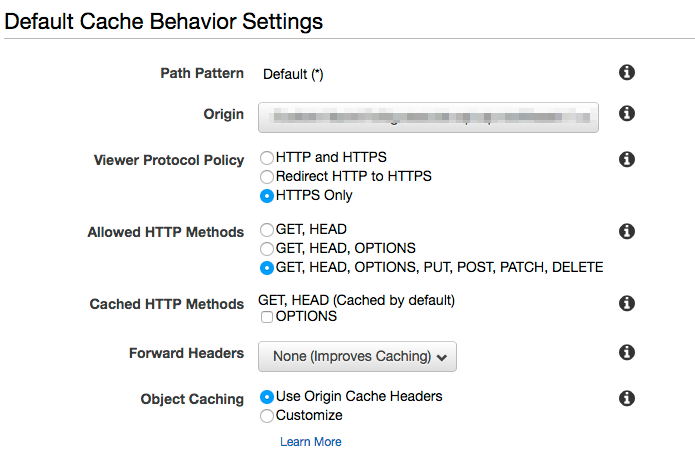

Behaivior Settingsで[Viewer Protocol Policy]は[HTTPS Only]にします。
[Allowed HTTP Methods]は実行許可するAPIメソッドを含むように選びます。
ここで間違えていると、「This distribution is not configured to allow the HTTP request method that was used for this request.」とかになります。
sles-993

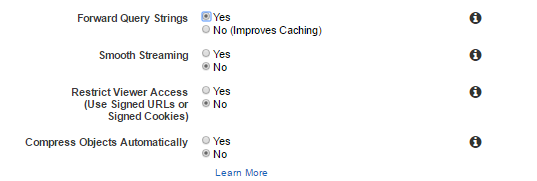

[Forward Query Strings]も[Yes]にします。
こうしとかないとクエリーストリングパラメータをAPIに渡せません。
forward_query_string

これでWAFで許可していないIPアドレスや、Headerの設定がない場合は、「Request blocked.」になります。
