CloudWatch LogsをIPv6アドレスを使用して送信する

2025/01/05 2025/01/06

このブログの構成からパブリックIPv4を減らすように設計変更しています。
もともとこのブログのEC2インスタンスはインターネットゲートウェイへのルートがあるパブリックサブネットで起動していました。
CloudWatch Logsへログを送信することが主な目的でした。
CloudWatch LogsがIPv6をサポートしたため、EC2インスタンスのパブリックIPv4アドレスを削減しようと思います。

ターミナルへの接続はEC2 Instance Connect エンドポイントを使用しています。
EC2 Instance Connect エンドポイントの作成

CloudWatch LogsのAPIエンドポイント

東京のCloudWatch LogsにもAPIエンドポイントが増えていましたので、Macからdigコマンドでそれぞれ確認してみました。
Amazon CloudWatch Logs エンドポイントとクォータ

dig AAAA logs.ap-northeast-1.api.aws

1 2	dig AAAA logs.ap-northeast-1.api.aws

;; ANSWER SECTION:
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:210:9706:687e:1716:7535
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:210:e87e:9810:3cf7:de8d
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:210:b80b:2ce5:ece0:295d
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:200:3b20:8259:a92b:33bb
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:200:6ec8:ce1f:7430:a52e
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:230:fb38:7f6a:b5e7:99
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:200:91ee:998e:ee66:9eaf
logs.ap-northeast-1.api.aws. 20 IN AAAA 2406:da70:4000:230:29b2:751d:268c:4826

IPv6アドレスが確認できました。

dig AAAA logs.ap-northeast-1.amazonaws.com

1 2	dig AAAA logs.ap-northeast-1.amazonaws.com

既存のAPIエンドポイントではANSWER SECTIONが返ってこなかったので、こちらはIPv6対応ではないようです。

VPCの構成

IPv6が有効
パブリックサブネットにもIPv6を設定し、Egress Only Internet Gatewayをアタッチ。
EC2インスタンスにもIPv6を有効化。
EC2インスタンスのサブネットに関連づいているルートテーブルにはEgress Only Internet Gatewayへのルートがある。

ルートテーブルからインターネットゲートウェイへのルートを削除

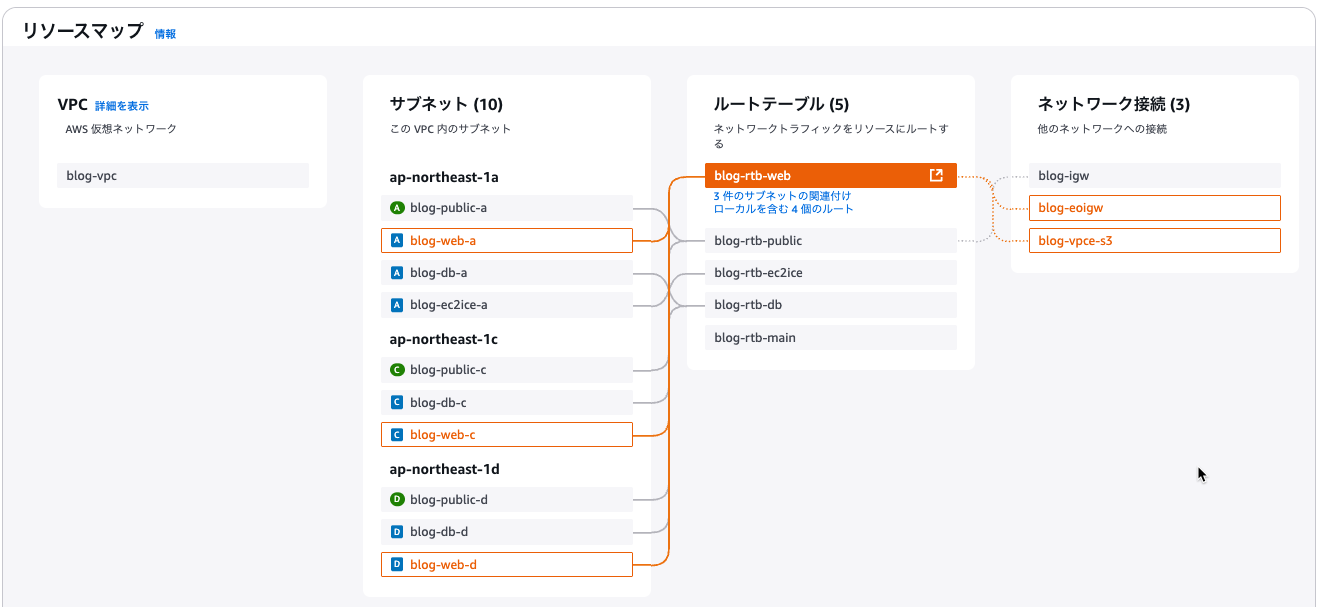

このブログのWebサーバーを起動していたサブネットのルートテーブルからインターネットゲートウェイへのルートを削除しました。
ローカルとS3 VPCゲートウェイエンドポイントとEgress Only Internet Gatewayへのルートが残っています。

EC2 Instance Connect エンドポイントで接続して、curlコマンドで確認してみます。
このブログはCloudFrontでIPv6も有効にしています。

IPv6アドレスで接続できるか確認してみます。

curl -6 -I https://www.yamamanx.com

1 2	curl -6 -I https://www.yamamanx.com

HTTP/2 200
content-type: text/html; charset=UTF-8
date: Sun, 05 Jan 2025 12:20:15 GMT
set-cookie: AWSALB=nURfAfYibXPTzTZDN0qOhbYRS9RZjRYk21/dHdC7TxXnlBOP9Z5hLZaGnNSu85Su4l9pGKTzWXa+/oSJKz7bjsSrTG78AgsTDGkwjKqhq5wDx6qMMJ0H163fTdft; Expires=Sun, 12 Jan 2025 12:20:15 GMT; Path=/
set-cookie: AWSALBCORS=nURfAfYibXPTzTZDN0qOhbYRS9RZjRYk21/dHdC7TxXnlBOP9Z5hLZaGnNSu85Su4l9pGKTzWXa+/oSJKz7bjsSrTG78AgsTDGkwjKqhq5wDx6qMMJ0H163fTdft; Expires=Sun, 12 Jan 2025 12:20:15 GMT; Path=/; SameSite=None; Secure
server: nginx/1.24.0
x-powered-by: PHP/8.2.9
link: https://www.yamamanx.com/wp-json/; rel=”https://api.w.org/”
x-cache: Hit from cloudfront
via: 1.1 4fd04861f340431c4c752882593032f0.cloudfront.net (CloudFront)
x-amz-cf-pop: NRT57-P6
x-amz-cf-id: YsR6nBK4kXKiTpw-t3iUuOyoxzaay7YAnAEqCBdUgUOHsOYTkHu2_A==
age: 1312

IPv6アドレスで接続確認できました。

一応IPv4アドレスでも接続できるか確認してみます。

curl -4 -I https://www.yamamanx.com

1 2	curl -4 -I https://www.yamamanx.com

curl: (28) Failed to connect to www.yamamanx.com port 443 after 300226 ms: Timeout was reached

タイムアウトしました。
IPv6のみアウトバウンドリクエストが実行できていることがわかりました。

CloudWatchエージェントの確認

CloudWatchエージェントのログを確認してみます。

tail -n 20 /opt/aws/amazon-cloudwatch-agent/logs/amazon-cloudwatch-agent.log

1 2	tail -n 20 /opt/aws/amazon-cloudwatch-agent/logs/amazon-cloudwatch-agent.log

Aws error received when sending logs to nginx-access/i-04c5fb17fbe602c9a: RequestError: send request failed
caused by: Post “https://logs.ap-northeast-1.amazonaws.com/”: dial tcp 18.181.204.209:443: i/o timeout

CloudWatch LogsのAPIエンドポイントへ接続できずにタイムアウトしています。

CloudWatchエージェント自体が古いのでバージョンを確認しておきます。

cat /opt/aws/amazon-cloudwatch-agent/bin/CWAGENT_VERSION

1 2	cat /opt/aws/amazon-cloudwatch-agent/bin/CWAGENT_VERSION

1.300026.3b189

でした。

CloudWatchエージェントのバージョンアップ

最新のエージェントにバージョンアップします。

状態を確認します。

amazon-cloudwatch-agent-ctl -a status

1 2	amazon-cloudwatch-agent-ctl -a status

{
“status”: “running”,
“starttime”: “2024-05-05T06:09:26+00:00”,
“configstatus”: “configured”,
“version”: “1.300026.3b189”
}

CloudWatchエージェントを停止します。

amazon-cloudwatch-agent-ctl -a stop

1 2	amazon-cloudwatch-agent-ctl -a stop

****** processing amazon-cloudwatch-agent ******

状態を確認します。

amazon-cloudwatch-agent-ctl -a status

1 2	amazon-cloudwatch-agent-ctl -a status

{
“status”: “stopped”,
“starttime”: “”,
“configstatus”: “configured”,
“version”: “1.300026.3b189”
}

止まりました。

既存のCloudWatchエージェントをアンインストールしました。

dnf remove amazon-cloudwatch-agent

1 2	dnf remove amazon-cloudwatch-agent

~省略~
Removed:
amazon-cloudwatch-agent-1.300026.3b189-1.aarch64

Complete!

完了しました。

dnf upgrade --releasever=2023.6.20241212

1 2	dnf upgrade --releasever=2023.6.20241212

アップグレードもしておきます。

エージェントを改めてインストールします。

dnf install amazon-cloudwatch-agent

1 2	dnf install amazon-cloudwatch-agent

~省略~
Installed:
amazon-cloudwatch-agent-1.300044.0-1.amzn2023.aarch64

Complete!

完了しました。

状態とバージョンを確認します。

amazon-cloudwatch-agent-ctl -a status

1 2	amazon-cloudwatch-agent-ctl -a status

{
“status”: “stopped”,
“starttime”: “”,
“configstatus”: “configured”,
“version”: “1.300044.0”
}

1.300044.0になりました。

CloudWatchエージェントの設定

手動で設定ファイルを作成しました
endpoint_overrideでIPv6対応のCloudWatch Logs APIエンドポイントへ送信するようにしています。
ここの設定をするだけで、CloudWatchエージェントのバージョンは気にしなくてよかったかもしれません。

vim /opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.json

1 2	vim /opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.json

amazon-cloudwatch-agent.json

{
    "agent": {
        "metrics_collection_interval": 60,
        "run_as_user": "root"
    },
    "logs": {
            "endpoint_override": "logs.ap-northeast-1.api.aws",
        "logs_collected": {
            "files": {
                "collect_list": [
                    {
                        "file_path": "/var/log/cloud-init-output.log",
                        "log_group_name": "/blog/cloud-init-output",
                        "log_stream_name": "{instance_id}"
                    }
                ]
            }
        }
    }
}

{

"agent": {

"metrics_collection_interval": 60,

"run_as_user": "root"

"logs": {

"endpoint_override": "logs.ap-northeast-1.api.aws",

"logs_collected": {

"files": {

"collect_list": [

{

"file_path": "/var/log/cloud-init-output.log",

"log_group_name": "/blog/cloud-init-output",

"log_stream_name": "{instance_id}"

}

]

}

設定ファイルを反映してCloudWatchエージェントを起動します。

amazon-cloudwatch-agent-ctl -a fetch-config -m ec2 -s -c file:/opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.json

1 2	amazon-cloudwatch-agent-ctl -a fetch-config -m ec2 -s -c file:/opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.json

CloudWatch Logsにログが書き込まれていました。

この後、AMIを作成し直して、起動テンプレートのバージョンを作成して、パブリックIPv4の割当を無効化して、EC2インスタンスを置き換えました。
サブネットの設定でもパブリックIPv4の自動デフォルト有効化を無効にしておきました。
これでEC2インスタンスをプライベートサブネットにでき、パブリックIPv4を減らせました。
