CodeDeployでECR、ECSにデプロイするパイプラインのチュートリアル

2021/08/30 2021/08/30

チュートリアル: Amazon ECR ソースと、ECS と CodeDeploy 間のデプロイを含むパイプラインを作成する

ECSでAppSpecをどう使うのかを知りたかったので、こちらのチュートリアルをやってみました。

IAMロールの作成

ecsTaskExecutionRole

ecsTaskExecutionRoleの実行ポリシーはAWS管理ポリシーのAmazonECSTaskExecutionRolePolicyです。
信頼ポリシーは、ecs-tasks.amazonaws.comからのリクエストを許可します。
これは、ロール作成時に「Elastic Container Service Task」を選択することで設定されました。

CodeDeployECSRole

AWS管理ポリシーはAWSCodeDeployRoleForECSです。
信頼ポリシーは、codedeploy.amazonaws.comからのリクエストを許可します。
ロール作成時に「CodeDeploy – ECS」を選択することで設定されました。

イメージを作成してECRにプッシュ

CloudShellでできないかなと思ったのですが、AWS CloudShellコンピューティング環境:仕様とソフトウェアに「現在、AWS CloudShellコンピューティング環境はDockerコンテナをサポートしていません。」とあるので、Cloud9にしました。

$ docker pull nginx

1 2	$ docker pull nginx

Nginxのイメージをダウンロードしました。

$ aws ecr create-repository --repository-name nginx
{
    "repository": {
        "repositoryUri": "123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx",
        "imageScanningConfiguration": {
            "scanOnPush": false
        },
        "encryptionConfiguration": {
            "encryptionType": "AES256"
        },
        "registryId": "123456789012",
        "imageTagMutability": "MUTABLE",
        "repositoryArn": "arn:aws:ecr:us-east-1:123456789012:repository/nginx",
        "repositoryName": "nginx",
        "createdAt": 1628430987.0
    }
}

$ aws ecr create-repository --repository-name nginx

{

"repository": {

"repositoryUri": "123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx",

"imageScanningConfiguration": {

"scanOnPush": false

"encryptionConfiguration": {

"encryptionType": "AES256"

"registryId": "123456789012",

"imageTagMutability": "MUTABLE",

"repositoryArn": "arn:aws:ecr:us-east-1:123456789012:repository/nginx",

"repositoryName": "nginx",

"createdAt": 1628430987.0

}

チュートリアルどおりで、nginxという名前にECRリポジトリを作成しました。
レスポンスのrepositoryUriをコピーしておきます。

$ docker tag nginx:latest 123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx:latest

1 2	$ docker tag nginx:latest 123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx:latest

repositoryUriでnginx:latestイメージをタグ付けしました、

$ aws ecr get-login-password | docker login --username AWS --password-stdin 123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx

WARNING! Your password will be stored unencrypted in /home/ec2-user/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded

$ aws ecr get-login-password | docker login --username AWS --password-stdin 123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx

WARNING! Your password will be stored unencrypted in /home/ec2-user/.docker/config.json.

Configure a credential helper to remove this warning. See

https://docs.docker.com/engine/reference/commandline/login/#credentials-store

get-login-passwordコマンドで一時的認証を取得して、docker loginコマンドでログインしました。
警告は出ますが、ログイン成功です。

$ docker push 123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx:latest

1 2	$ docker push 123456789012.dkr.ecr.us-east-1.amazonaws.com/nginx:latest

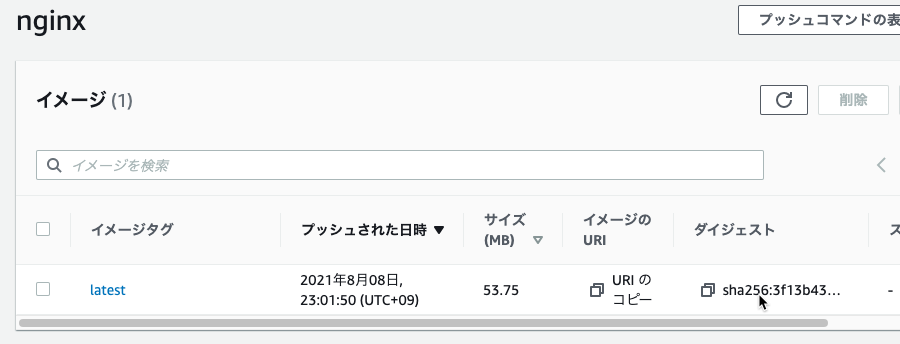

プッシュしました。

デプロイされました。

CodeCommitリポジトリの作成とクローン

CodeCommitリポジトリはある前提でしたので、作成してCloud9でクローンしました。

Cloud9には、CodeCommit 認証情報ヘルパーがセットアップ済です。
AWS CodeCommit 認証情報ヘルパーをmacOSに設定しました

$ git clone git clone https://git-codecommit.us-east-1.amazonaws.com/v1/repos/repository-name

1 2	$ git clone git clone https://git-codecommit.us-east-1.amazonaws.com/v1/repos/repository-name

タスク定義ファイルとAppSpecファイルを作成してCodeCommitリポジトリにプッシュ

クローンしたリポジトリのディレクトリに以下のtaskdef.jsonとappspec.yamlを作成しました。

taskdef.json

{
    "executionRoleArn": "arn:aws:iam::123456789012:role/ecsTaskExecutionRole",
    "containerDefinitions": [
        {
            "name": "sample-website",
            "image": "nginx",
            "essential": true,
            "portMappings": [
                {
                    "hostPort": 80,
                    "protocol": "tcp",
                    "containerPort": 80
                }
            ]
        }
    ],
    "requiresCompatibilities": [
        "FARGATE"
    ],
    "networkMode": "awsvpc",
    "cpu": "256",
    "memory": "512",
    "family": "ecs-demo"
}

{

"executionRoleArn": "arn:aws:iam::123456789012:role/ecsTaskExecutionRole",

"containerDefinitions": [

{

"name": "sample-website",

"image": "nginx",

"essential": true,

"portMappings": [

{

"hostPort": 80,

"protocol": "tcp",

"containerPort": 80

}

]

}

"requiresCompatibilities": [

"FARGATE"

"networkMode": "awsvpc",

"cpu": "256",

"memory": "512",

"family": "ecs-demo"

}

$ aws ecs register-task-definition --cli-input-json file://taskdef.json

1 2	$ aws ecs register-task-definition --cli-input-json file://taskdef.json

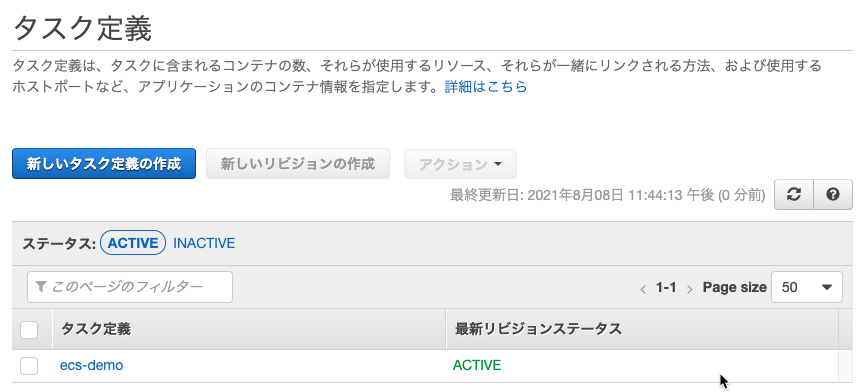

タスク定義を登録しました。

登録されました。

taskdef.json

{
    "executionRoleArn": "arn:aws:iam::123456789012:role/ecsTaskExecutionRole",
    "containerDefinitions": [
        {
            "name": "sample-website",
            "image": "<IMAGE1_NAME>",
            "essential": true,
            "portMappings": [
                {
                    "hostPort": 80,
                    "protocol": "tcp",
                    "containerPort": 80
                }
            ]
        }
    ],
    "requiresCompatibilities": [
        "FARGATE"
    ],
    "networkMode": "awsvpc",
    "cpu": "256",
    "memory": "512",
    "family": "ecs-demo"
}

{

"executionRoleArn": "arn:aws:iam::123456789012:role/ecsTaskExecutionRole",

"containerDefinitions": [

{

"name": "sample-website",

"image": "<IMAGE1_NAME>",

"essential": true,

"portMappings": [

{

"hostPort": 80,

"protocol": "tcp",

"containerPort": 80

}

]

}

"requiresCompatibilities": [

"FARGATE"

"networkMode": "awsvpc",

"cpu": "256",

"memory": "512",

"family": "ecs-demo"

}

ローカルのtaskdef.jsonで、”image”: ““に変更しました。

appspec.yaml

version: 0.0
Resources:
  - TargetService:
      Type: AWS::ECS::Service
      Properties:
        TaskDefinition: <TASK_DEFINITION>
        LoadBalancerInfo:
          ContainerName: "sample-website"
          ContainerPort: 80

version: 0.0

Resources:

- TargetService:

Type: AWS::ECS::Service

Properties:

TaskDefinition: <TASK_DEFINITION>

LoadBalancerInfo:

ContainerName: "sample-website"

ContainerPort: 80

は変更しませんでした。

$ git add .
$ git commit -m "Added task definition files"
$ git push

$ git add .

$ git commit -m "Added task definition files"

$ git push

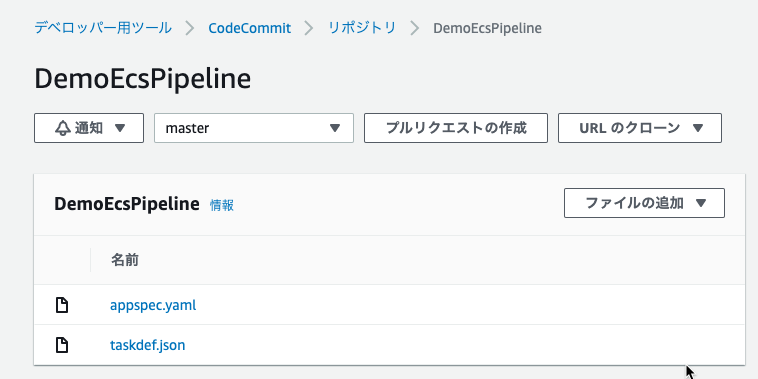

プッシュされました。

Application Load Balancerとターゲットグループの作成

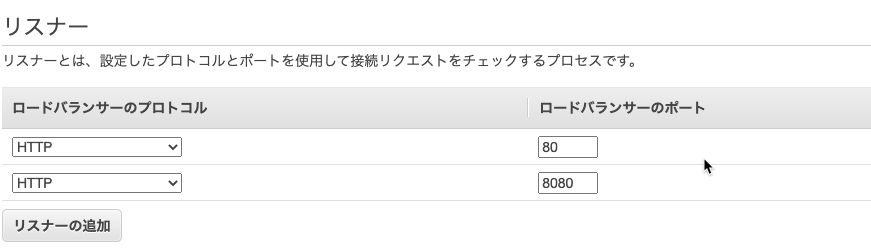

リスナー 8080ポートを追加しました。
デフォルトVPCに作成しました。
セキュリティグループは新規作成で80と8080を許可しました。
ターゲットグループはIPアドレスをターゲットにしました。

ALBを作成しました。

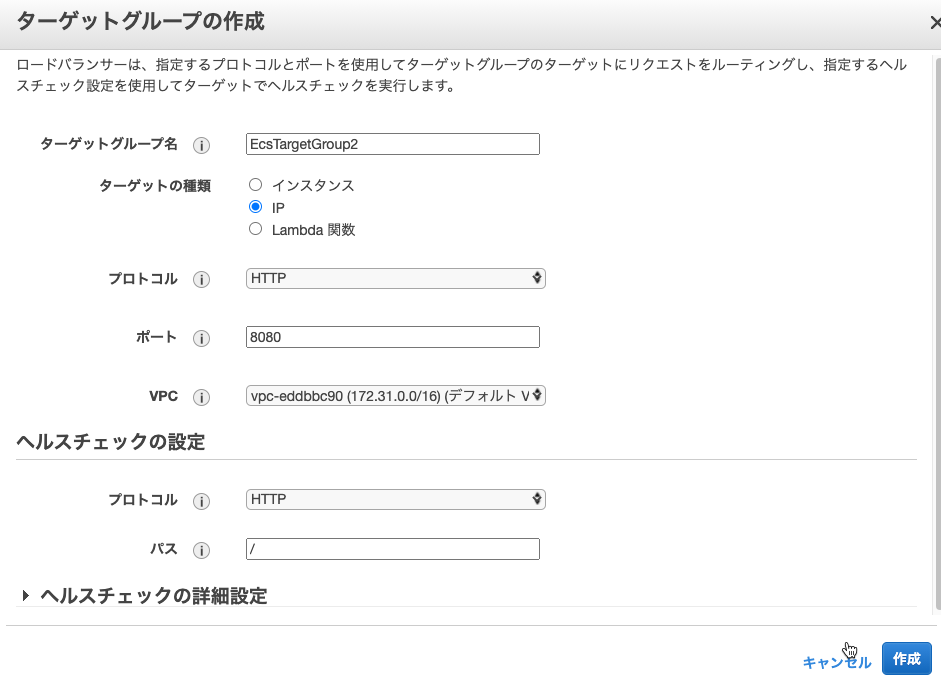

作成後、デフォルトVPCを選択してもう1つターゲットグループを作成しました。
IPアドレスをターゲットにポートは8080にしました。

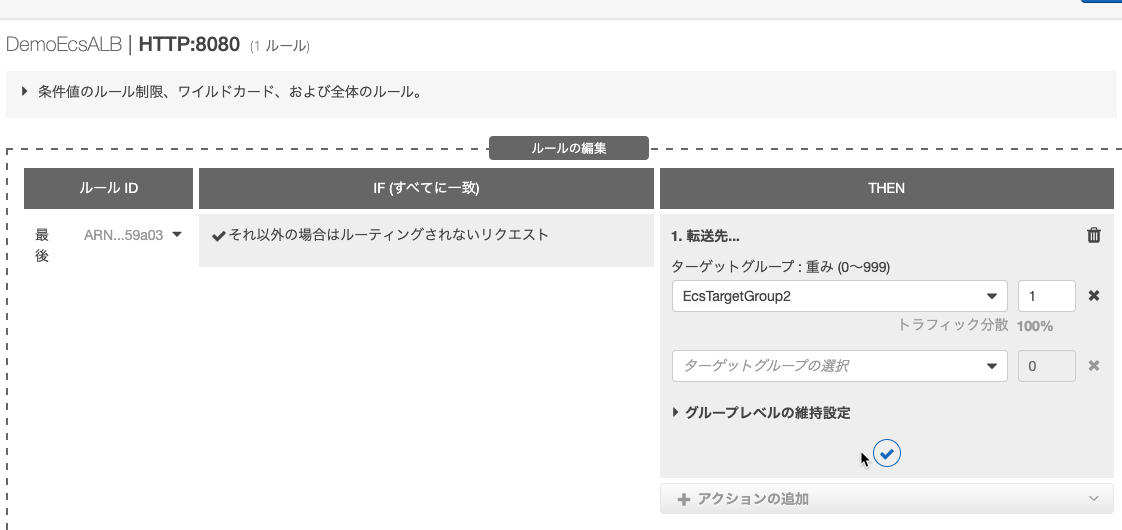

追加で作成したターゲットグループをALBのリスナー8080に設定しました。

ECSクラスターとサービスを作成する

クラスターはFargateで作成しました。

create-service.json

{
    "taskDefinition": "ecs-demo:1",
    "cluster": "Demo",
    "loadBalancers": [
        {
            "targetGroupArn": "arn:aws:elasticloadbalancing:us-east-1:123456789012:targetgroup/EcsTargetGroup1/c74a49794939716d",
            "containerName": "sample-website",
            "containerPort": 80
        }
    ],
    "desiredCount": 1,
    "launchType": "FARGATE",
    "schedulingStrategy": "REPLICA",
    "deploymentController": {
        "type": "CODE_DEPLOY"
    },
    "networkConfiguration": {
        "awsvpcConfiguration": {
            "subnets": [
                "subnet-98085fc7",
                "subnet-e6004a80"
            ],
            "securityGroups": [
                "sg-0631b5c45331d63b1"
            ],
            "assignPublicIp": "ENABLED"
        }
    }
}

{

"taskDefinition": "ecs-demo:1",

"cluster": "Demo",

"loadBalancers": [

{

"targetGroupArn": "arn:aws:elasticloadbalancing:us-east-1:123456789012:targetgroup/EcsTargetGroup1/c74a49794939716d",

"containerName": "sample-website",

"containerPort": 80

}

"desiredCount": 1,

"launchType": "FARGATE",

"schedulingStrategy": "REPLICA",

"deploymentController": {

"type": "CODE_DEPLOY"

"networkConfiguration": {

"awsvpcConfiguration": {

"subnets": [

"subnet-98085fc7",

"subnet-e6004a80"

"securityGroups": [

"sg-0631b5c45331d63b1"

"assignPublicIp": "ENABLED"

}

サービスをCLIで作成するためのJsonファイルを作成しました。

taskDefinition
cluster
targetGroupArn
subnets
securityGroups
上記はそれぞれの環境で変更する必要があります。

$ aws ecs create-service --service-name my-service --cli-input-json file://create-service.json

1 2	$ aws ecs create-service --service-name my-service --cli-input-json file://create-service.json

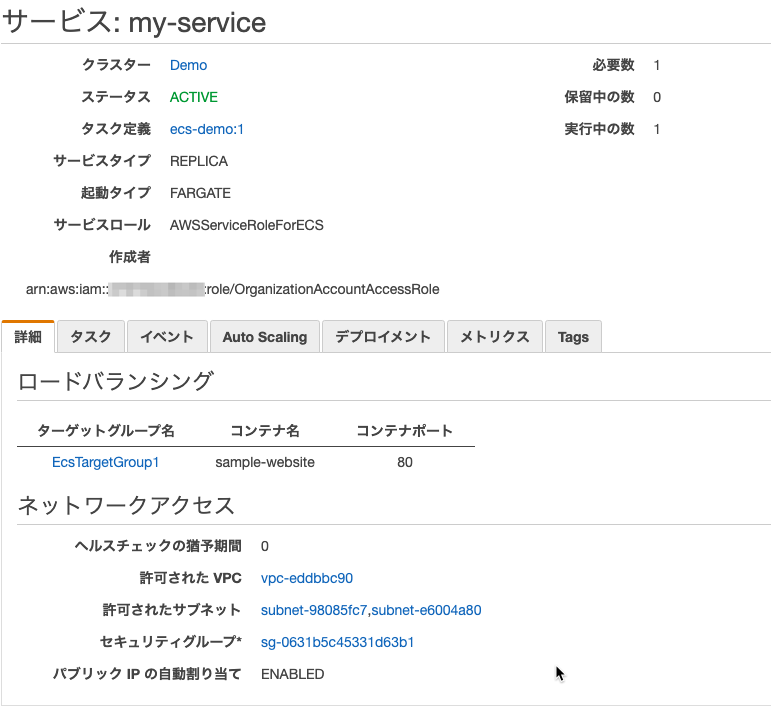

サービスを作成しました。

サービスの作成ができました。

この時点でALBのDNSにアクセスすると、『Welcome to nginx!』と表示されて、ひとまずのデプロイができている状態です。

ここからパイプラインを構築していきます。

CodeDeployアプリケーションとデプロイグループを作成

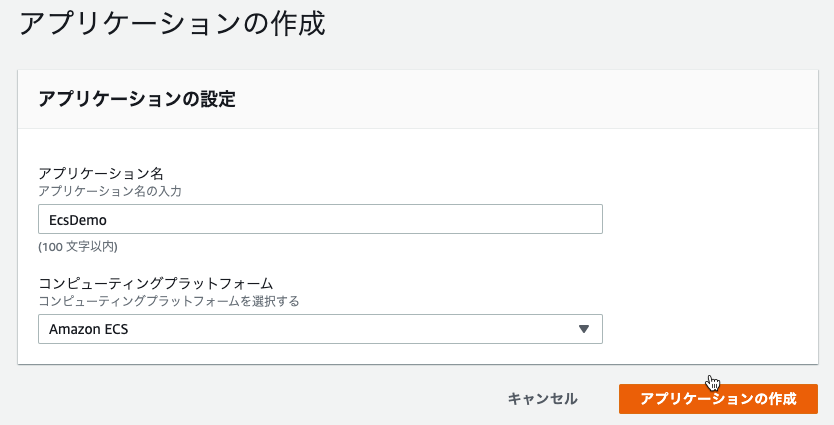

プラットフォームでECSを選択してアプリケーションを作成しました。

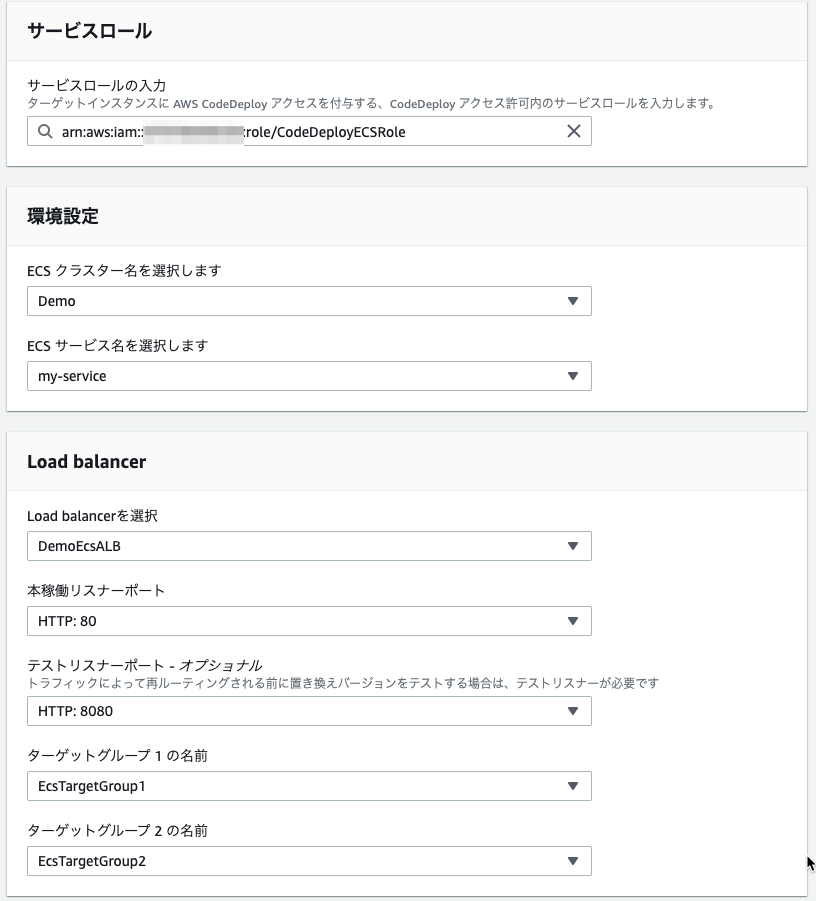

IAMロールはCodeDeployECSRole、ECSクラスター、サービス、ALB、リスナー、ターゲットグループをそれぞれ選択しました。

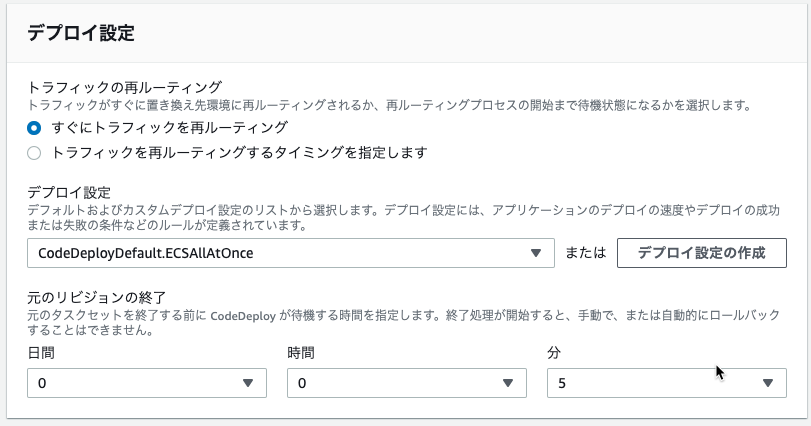

「すぐにトラフィックを再ルーティング」を選択して、[元のリビジョンの終了]の時間を5分にしました。
これはブルーグリーンデプロイでデプロイの時間を短縮するためです。
[デプロイグループの作成]ボタンを押下しました。

パイプラインを作成

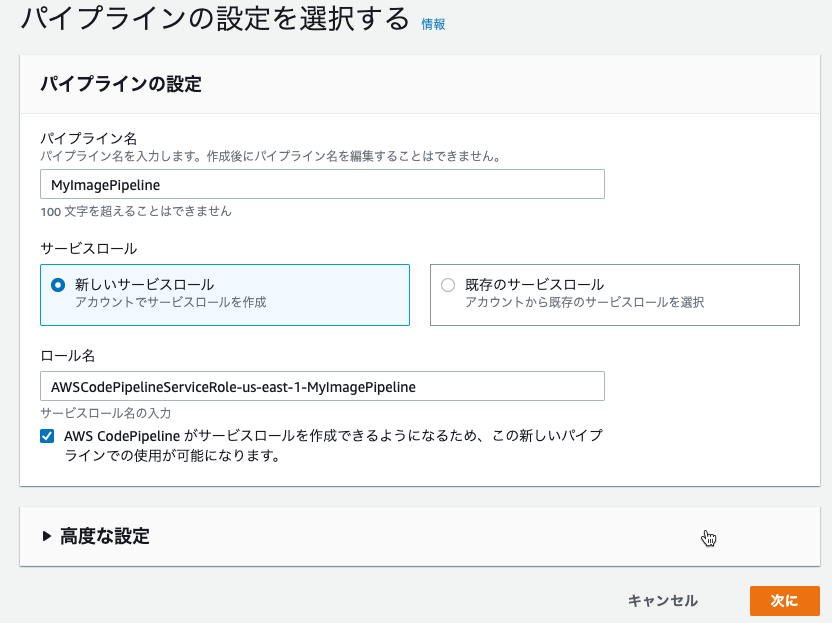

サービスロールは新しいIAMロールを作成しました。

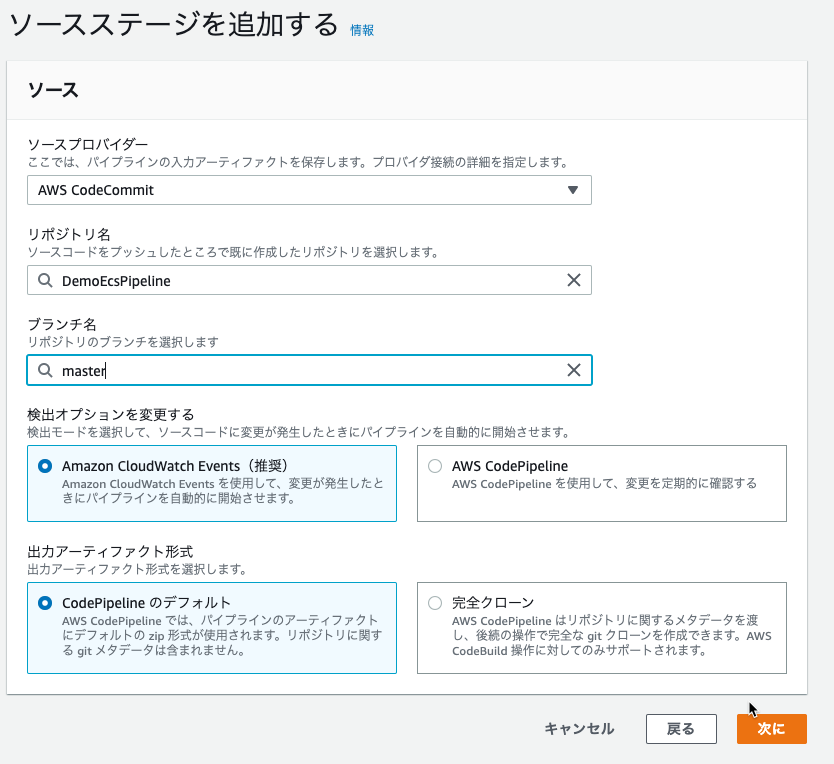

ソースステージはCodeCommitリポジトリを選択しました。

ビルドステージはスキップしました。

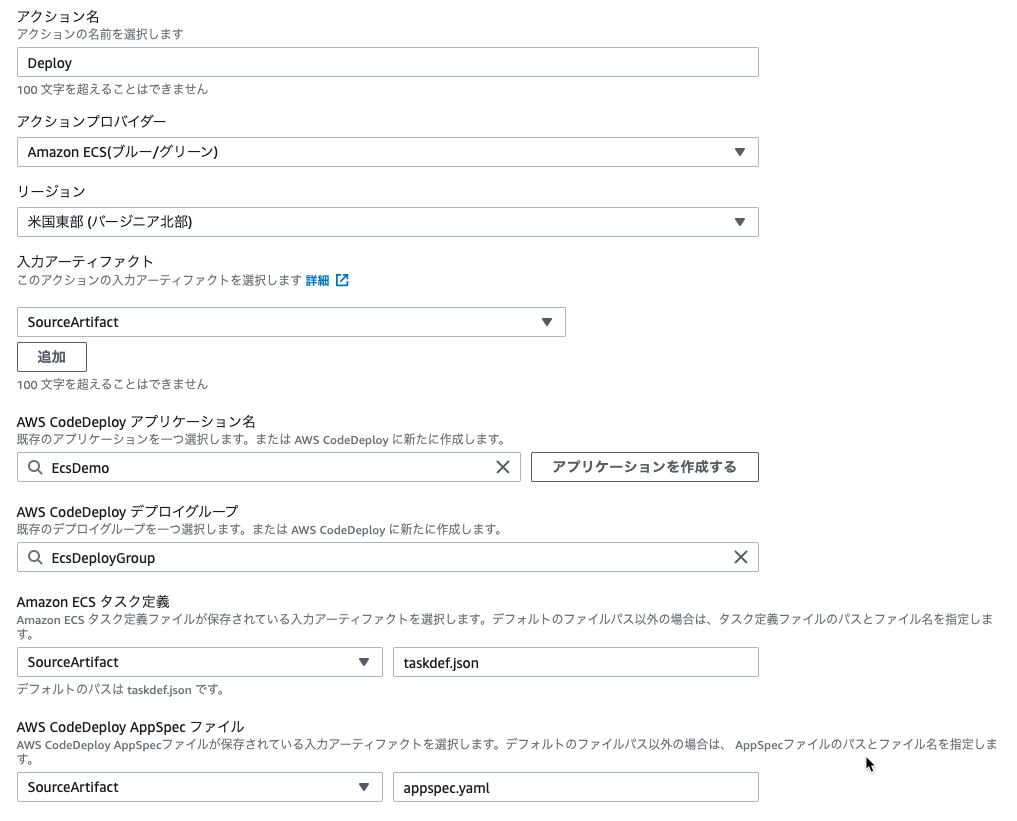

アクションプロバイダーはAmazon ECS(ブルー/グリーン)を選択しました。

CodeDeployのアプリケーションとデプロイグループを選択しました。
ECSタスク定義とAppSpecファイルを指定しました。

保存時にパイプラインが実行されて、デプロイがエラーになって、「無効なアクション設定Container.image contains invalid characters.」と表示されますが、まだ設定は完了していないので大丈夫です。

パイプラインにECRソースを追加

CodePipelineを編集して、ソースステージを編集して、CodeCommitの右で[アクションの追加]を選択しました。

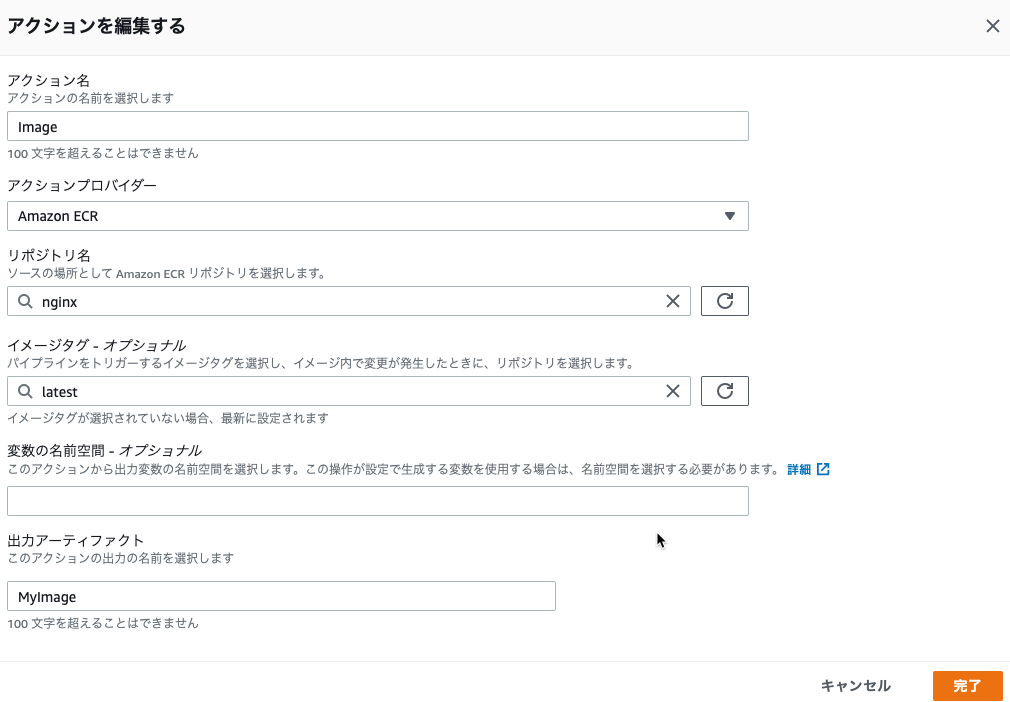

アクションプロバイダーにECRを選択して、リポジトリとタグを指定しました。
出力アーティファクトはMyImageにしました。

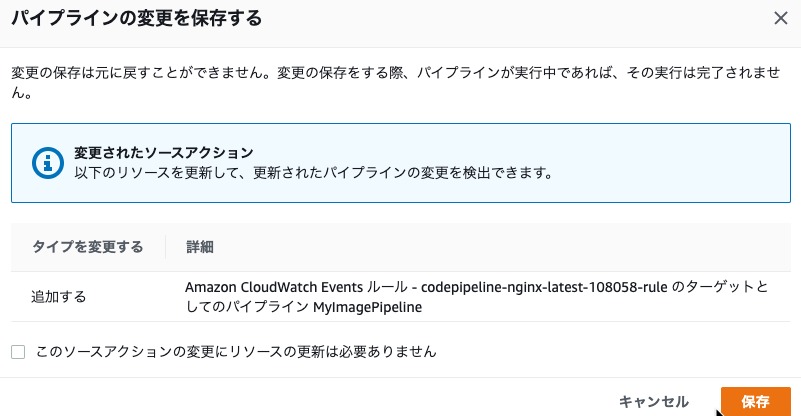

CloudWatchのイベントが作成されました。

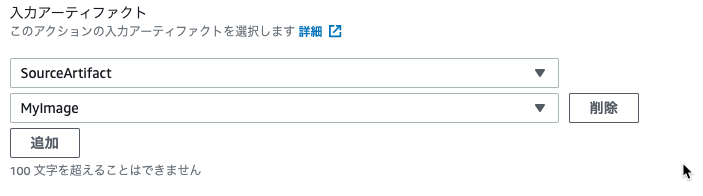

デプロイステージの編集からデプロイアクションを編集して、入力アーティファクトにMyImageを追加しました。

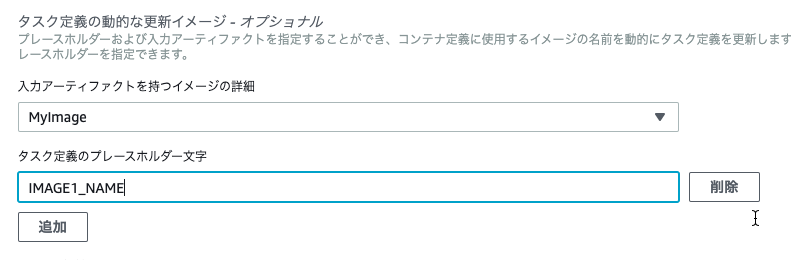

そして下までスクロールして、入力アーティファクトでMyImageを選択、プレースホルダー文字にIMAGE1_NAMEを入力しました。

これで保存して、[変更をリリースする]ボタンを押下しました。

コンテナを変更してプッシュ

コンテナを変更してdocker pushしました。

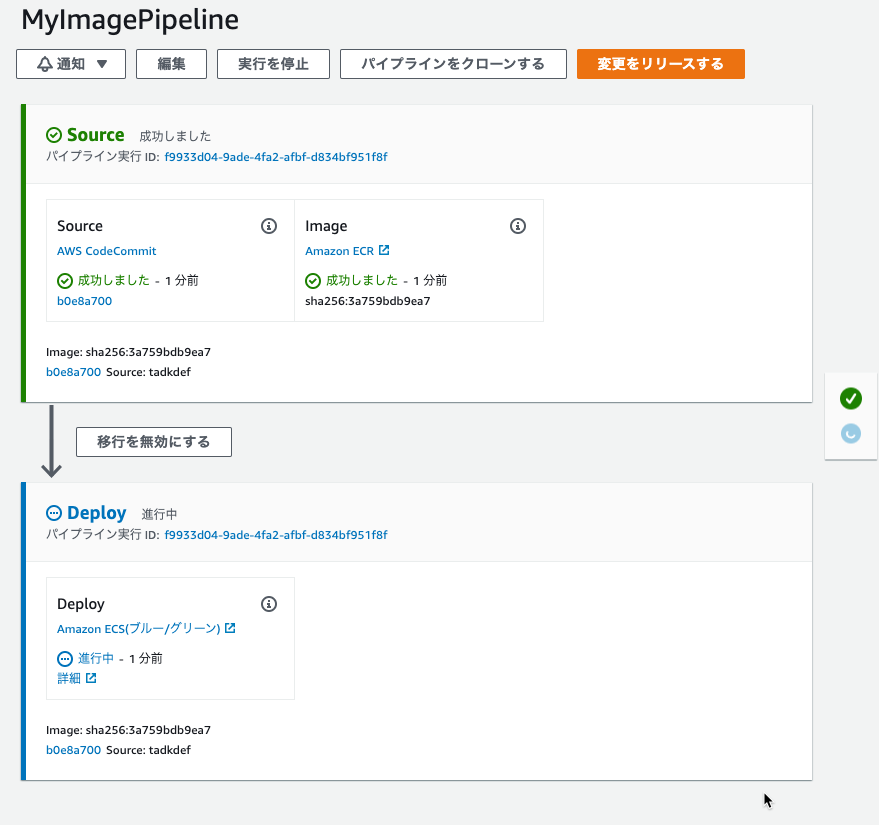

パイプラインが起動しました。

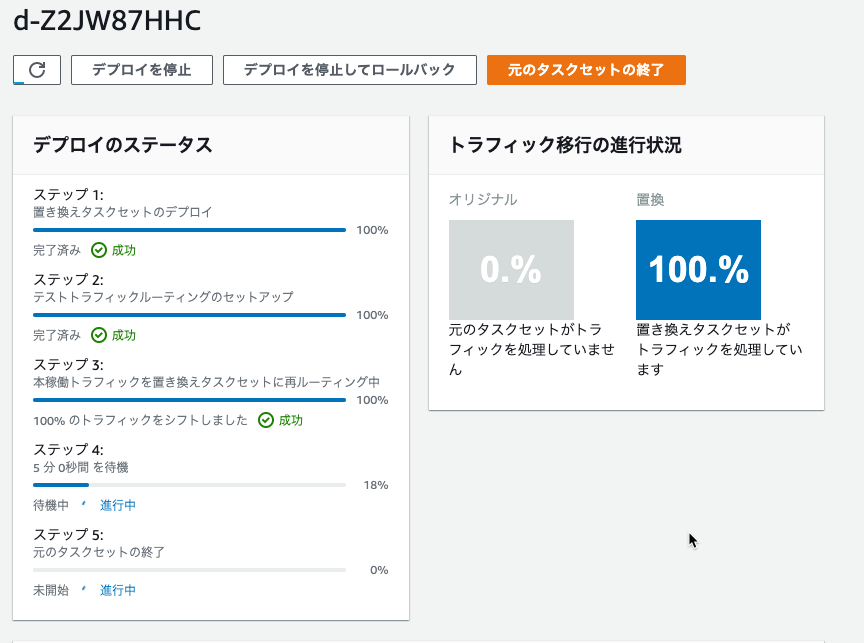

デプロイが進行しています。

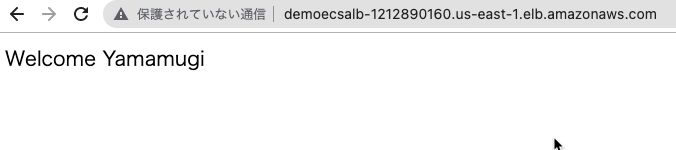

デプロイが完了しました。

最後までお読みいただきましてありがとうございました！

「AWS認定資格試験テキスト＆問題集　AWS認定ソリューションアーキテクト - プロフェッショナル改訂第2版」という本を書きました。

「AWS認定資格試験テキスト AWS認定クラウドプラクティショナー改訂第3版」という本を書きました。

「ポケットスタディ AWS認定デベロッパーアソシエイト［DVA-C02対応］」という本を書きました。

「要点整理から攻略するAWS認定ソリューションアーキテクト-アソシエイト」という本を書きました。

「AWSではじめるLinux入門ガイド」という本を書きました。

@yamamanx

開発ベンダー5年、ユーザ企業システム部門通算9年、ITインストラクター5年目でプロトタイプビルダーもやりだしたSoftware Engineerです。
質問はコメントかSNSなどからお気軽にどうぞ。
出来る限りなるべく答えます。

このブログの内容/発言の一切は個人の見解であり、所属する組織とは関係ありません。
このブログは経験したことなどの共有を目的としており、手順や結果などを保証するものではありません。
ご参考にされる際は、読者様自身のご判断にてご対応をお願いいたします。

また、勉強会やイベントのレポートは自分が気になったことをメモしたり、聞いて思ったことを書いていますので、登壇者の意見や発表内容ではありません。
