AWS Storage Gatewayボリュームゲートウェイを作成してWindowsから使用

ボリュームゲートウェイの作成

Storage Gateway作成メニューからボリュームゲートウェイを選択しました。
ホストはEC2を使用しました。

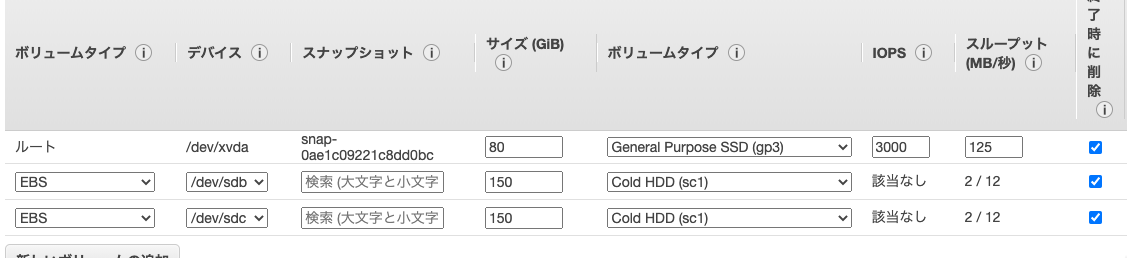

EC2インスタンスには追加ボリュームでCold HDD 150GBを2つアタッチしました。

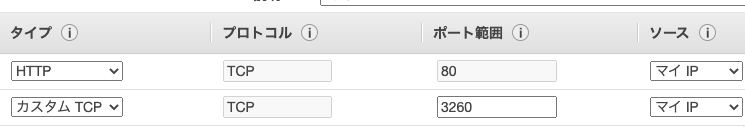

セキュリティグループはアクティベート用のHTTPとiSCSI向けの3260ポートです。
3260ポートは後で起動するWindowsインスタンスが使用しているセキュリティグループIDをソース(送信元)にしました。

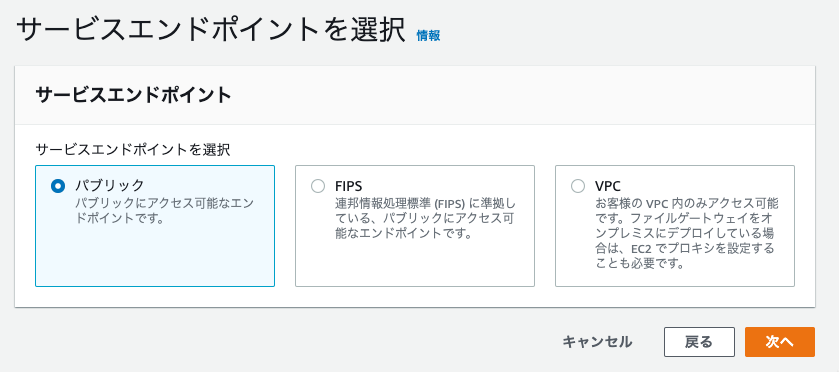

サービスエンドポイントはパブリックにしました。

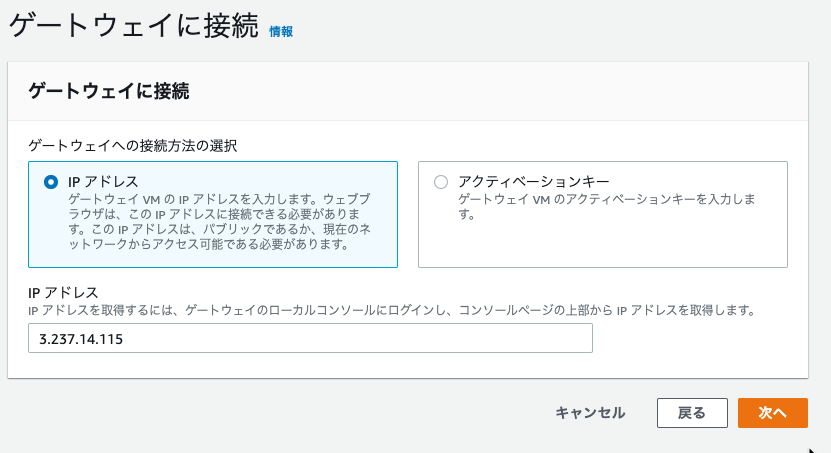

ボリュームゲートウェイ用のEC2インスタンスのパブリックIPアドレスを指定しました。

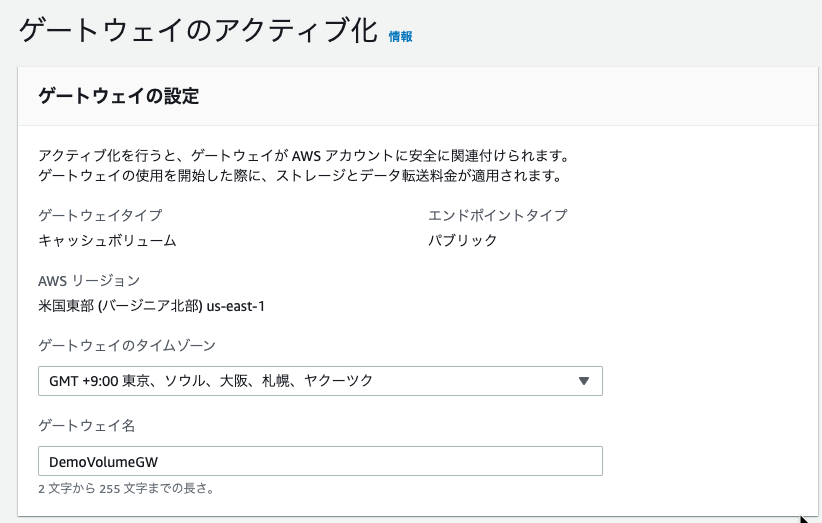

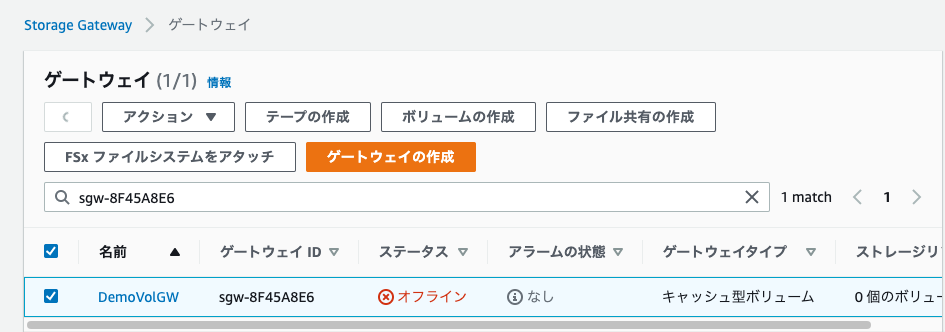

タイムゾーンとゲートウェイ名を指定しました。

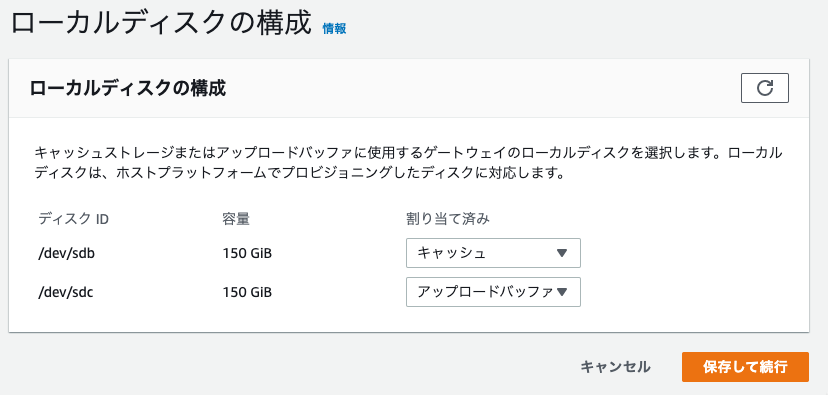

ローカルディスク構成では、キャッシュとアップロードバッファ用に追加したボリュームをそれぞれ使用しました。

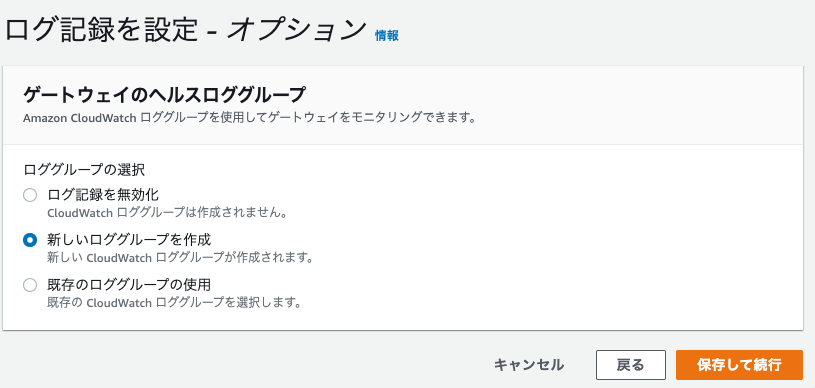

CloudWatch Logsロググループは新規作成しました。

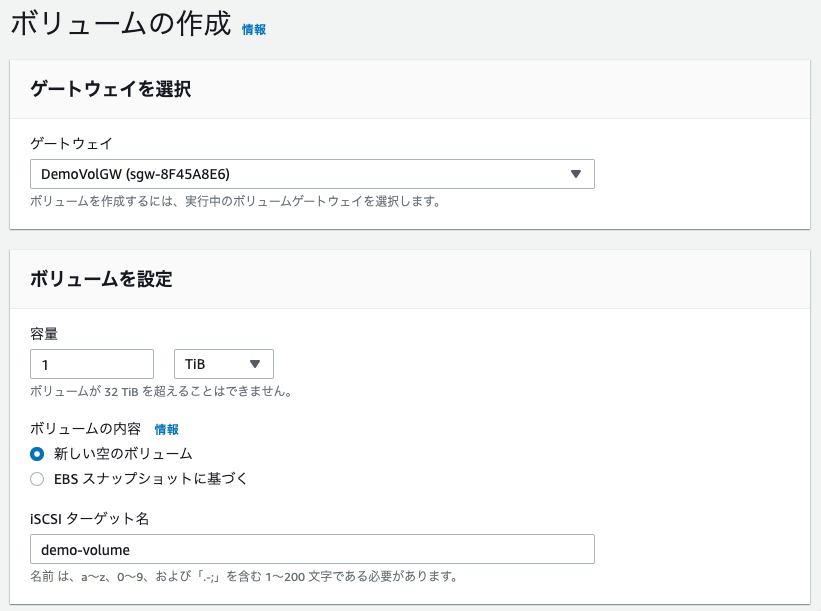

ボリュームの作成

[ボリュームの作成]ボタンを押下しました。

1TBにしました。

Windowsから使用

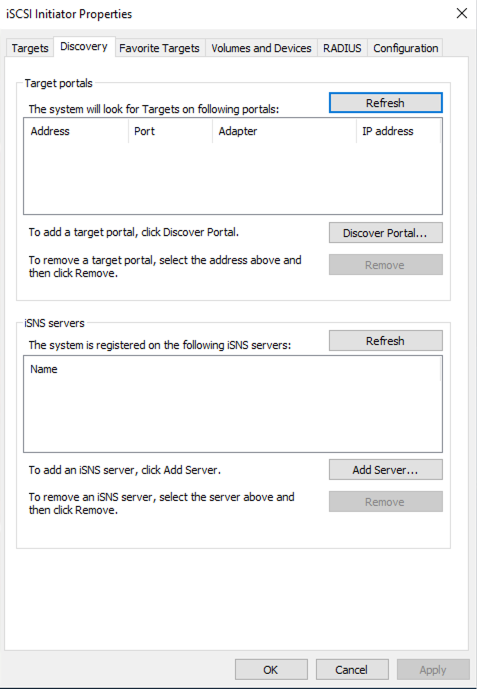

Windows EC2インスタンスをボリュームゲートウェイ用EC2インスタンスと同じVPCで起動して、iscsicpl.exeを実行しました。

[Discover Portal]ボタンを押下しました。

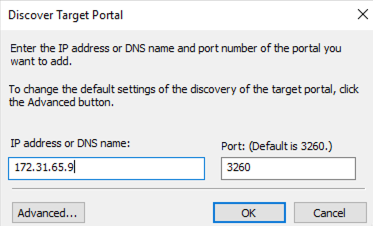

ボリュームゲートウェイ用EC2インスタンスのプライベートIPアドレスを指定しました。

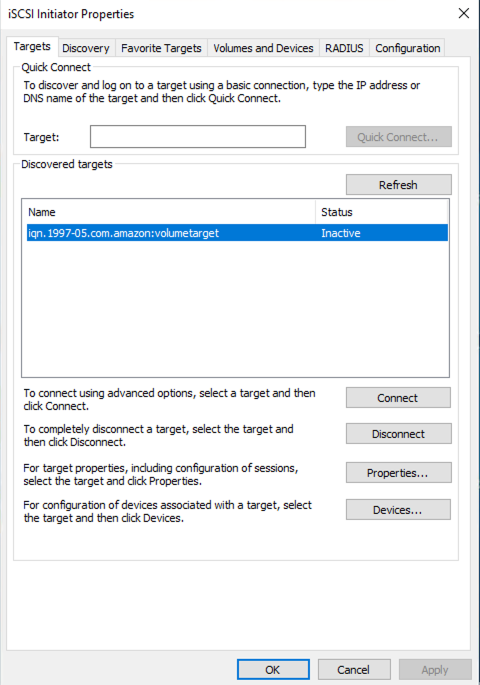

[Targets]タブに表示されたので。[Connect]ボタンを押下しました。

Windowsでdiskmgmt.mscを実行して、Disk1に追加されたボリュームを右クリックからオンラインにしました。

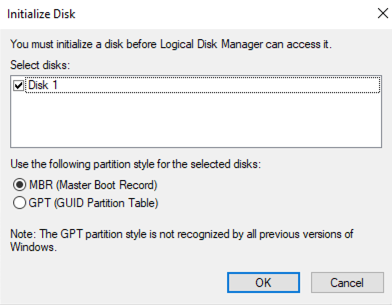

Initialize Diskダイアログが表示されたので、初期化を実行しました。

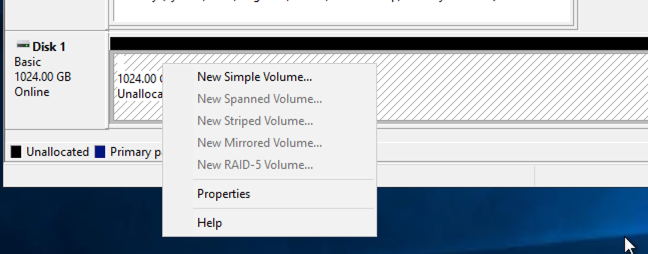

ボリュームを右クリックして、[New Simple Volume]を選択しました。

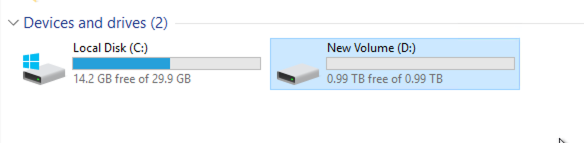

Dドライブにマウントされました。

バックアップ/リストアテスト

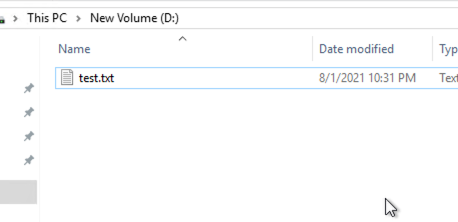

Dドライブにテキストファイルを作成しました。

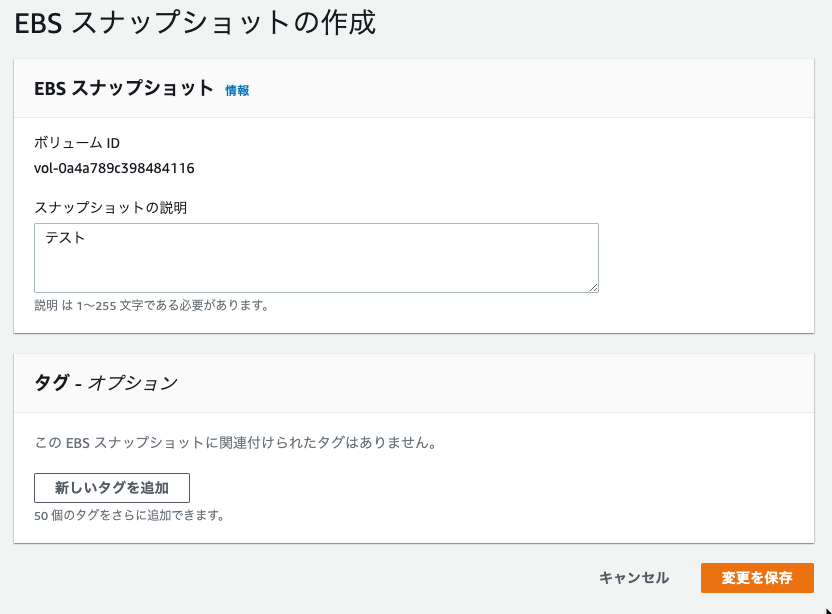

Storage Gatewayのコンソールでボリュームを選択して、スナップショットの作成をしました。

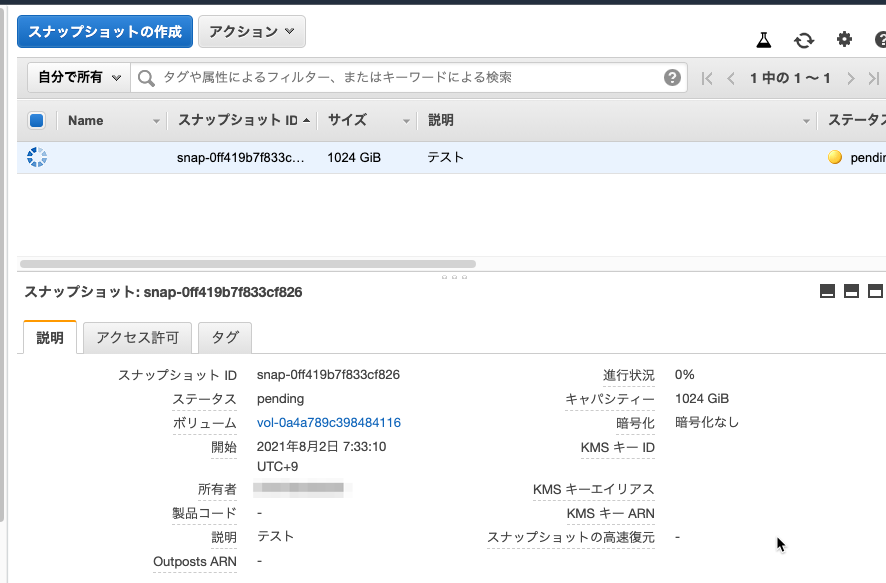

EC2側のコンソールを見るとEBSスナップショットが作成されていました。
これでバックアップ完了ですね。

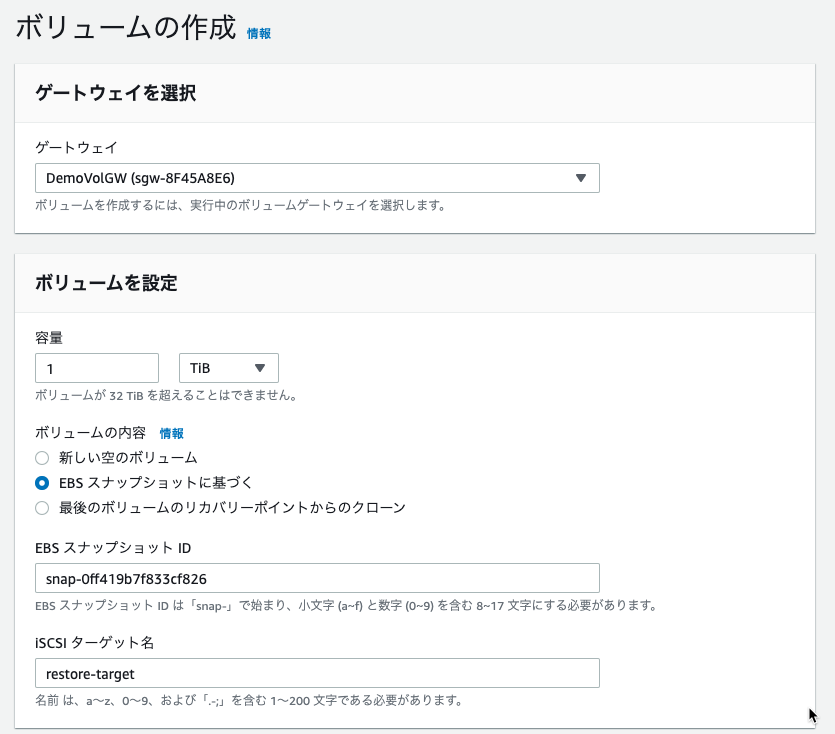

次にStorage Gatewayでボリューム作成時に、EBSのスナップショットIDを指定して作成しました。

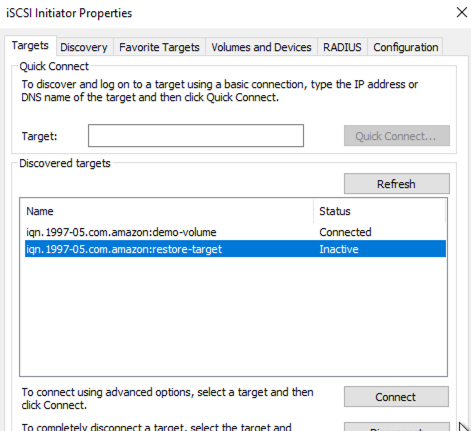

WindowsでTargetsに復元したボリュームが表示されるので、選択してConnectしました。

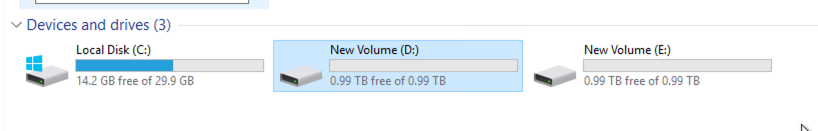

そしてオンラインにするとEドライブにマウントされました。

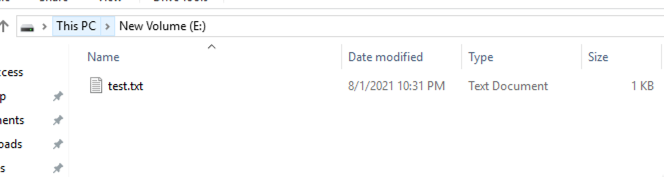

テキストファイルが確認できました。

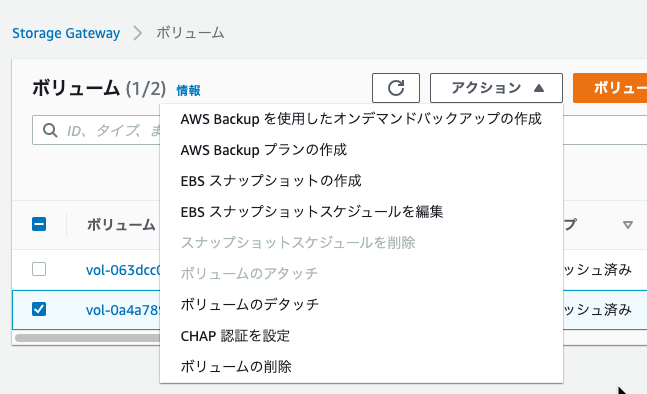

スナップショットの取得はEBSスケジュールやAWS Backupでも行うことができるのですね。
これでRPOに応じて頻度を設定すればいいですね。
