AWS Transit GatewayのVPN接続

2021/07/13 2021/07/17

上記のような構成で、オンプレミス側は東京リージョンのVPCでVyOSを起動して接続してみました。

サイト間のVPN接続からも作成できますが、せっかくなのでTransit Gatewayの接続の作成から作成しました。

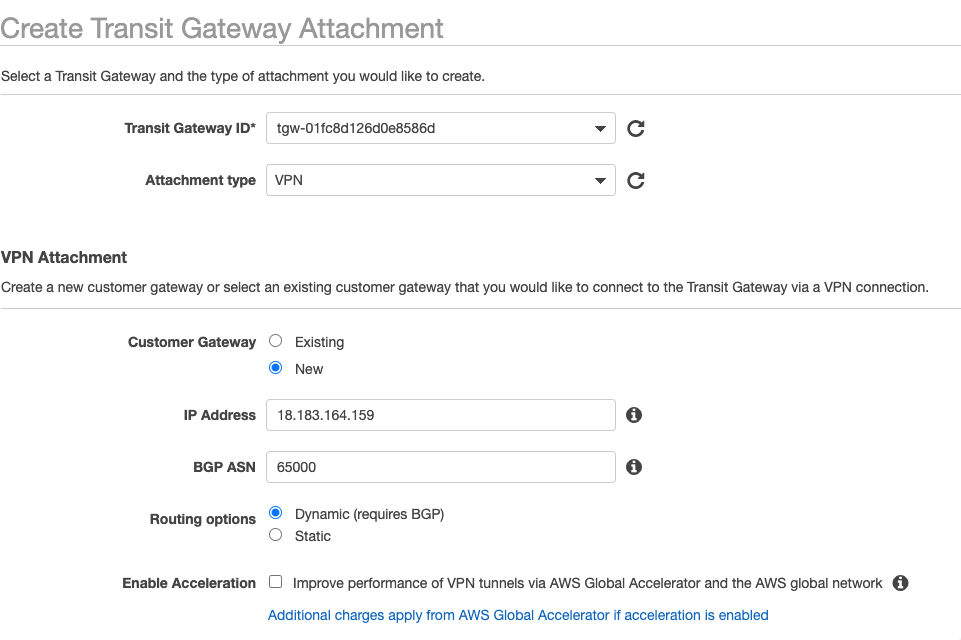

Attachment typeではVPNを選択して、カスタマーゲートウェイは新規で東京リージョンのVyOSインスタンスのパブリックIPアドレスを設定しました。
ルーティングは動的にしました。

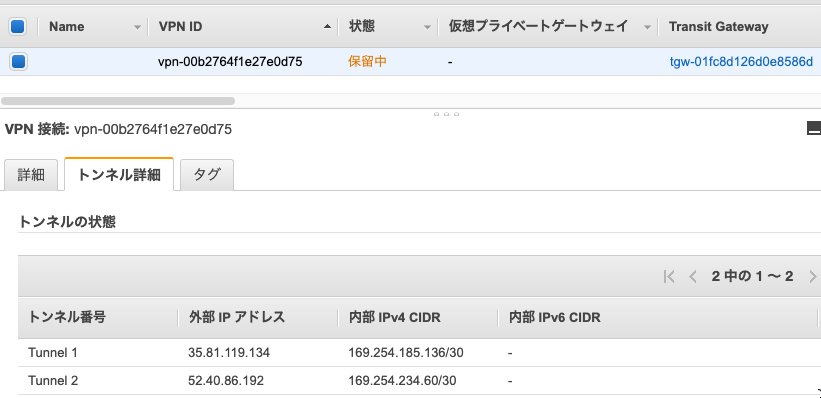

VPN接続が作成されました。

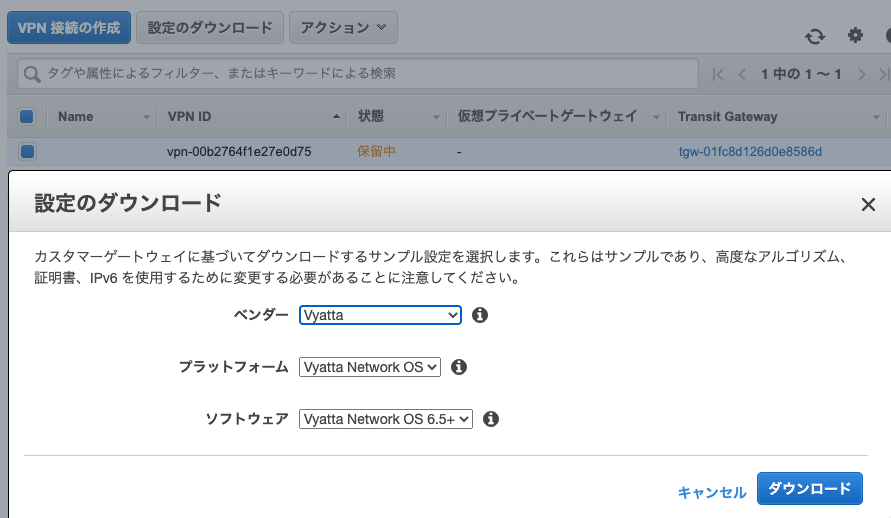

通常のVPN接続同様に設定のダウンロードができます。

VyOSの設定手順は、オンプレミスに見立てたオハイオリージョンにVyOSインスタンスを起動して東京リージョンからVPN接続と同じです。

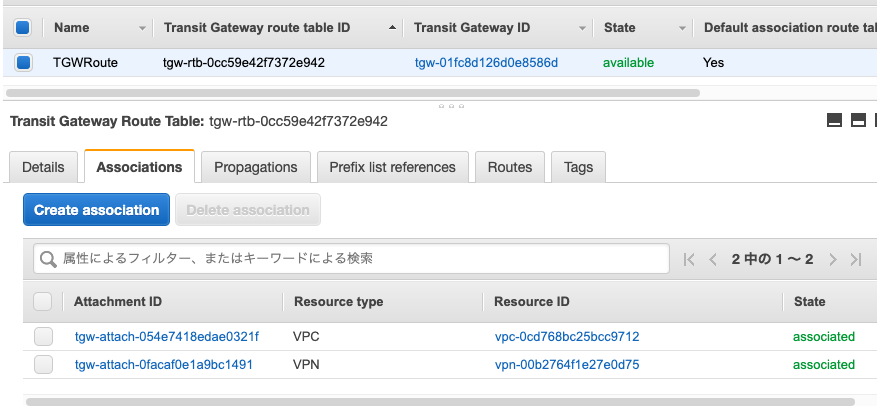

VPN接続がTransit Gatewayのデフォルトルートテーブルに関連づいています。

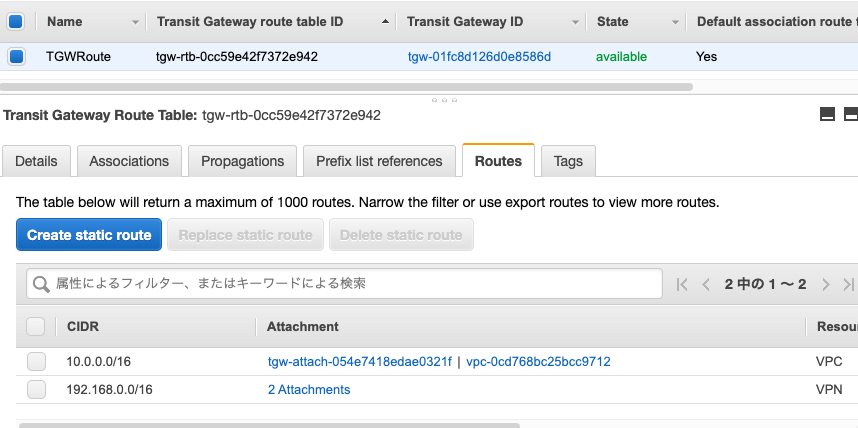

ルートもできています。
2 Attachmentsとなっているのは、VPN接続の2つのトンネル向けのアタッチメントですね。

両方にPing確認用のEC2インスタンスを配置して、Ping確認しました。

$ ping 10.0.0.78
PING 10.0.0.78 (10.0.0.78) 56(84) bytes of data.
64 bytes from 10.0.0.78: icmp_seq=1 ttl=252 time=136 ms
64 bytes from 10.0.0.78: icmp_seq=2 ttl=252 time=98.4 ms
64 bytes from 10.0.0.78: icmp_seq=3 ttl=252 time=98.5 ms
64 bytes from 10.0.0.78: icmp_seq=4 ttl=252 time=98.4 ms
64 bytes from 10.0.0.78: icmp_seq=5 ttl=252 time=98.5 ms
64 bytes from 10.0.0.78: icmp_seq=6 ttl=252 time=98.4 ms

1

2

3

4

5

6

7

8

9

$ ping 10.0.0.78

PING 10.0.0.78 (10.0.0.78) 56(84) bytes of data.

64 bytes from 10.0.0.78: icmp_seq=1 ttl=252 time=136 ms

64 bytes from 10.0.0.78: icmp_seq=2 ttl=252 time=98.4 ms

64 bytes from 10.0.0.78: icmp_seq=3 ttl=252 time=98.5 ms

64 bytes from 10.0.0.78: icmp_seq=4 ttl=252 time=98.4 ms

64 bytes from 10.0.0.78: icmp_seq=5 ttl=252 time=98.5 ms

64 bytes from 10.0.0.78: icmp_seq=6 ttl=252 time=98.4 ms

東京とオレゴンで試しましたので、１００ms弱ぐらいでした。

最後までお読みいただきましてありがとうございました！
