EC2にSystems MangerからCloudWatchエージェントをインストール

2018/08/26

CloudWatchエージェント

EC2の標準メトリクスでは収集できないメモリの情報などをカスタムメトリクスとして収集し、アプリケーションログをCloudWatch Logsへの収集をまとめて行ってくれるCloudWatchエージェントをインストールしました。

CloudWatch エージェントにより収集されるメトリクス

IAMロールの作成

EC2がCloudWatchにメトリクスやログを書き込めるようにすることももちろんですが、SSMからインストールするのでSSMに対しての権限も必要です。

公式の手順Amazon EC2 Linux インスタンスに SSM エージェントを手動でインストールするにそって進めてみます。

IAMロールを新規作成して、AmazonEC2RoleforSSMポリシーをアタッチしました。

AmazonEC2RoleforSSMポリシー

AmazonEC2RoleforSSMポリシーを見てみました。

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ssm:DescribeAssociation",
                "ssm:GetDeployablePatchSnapshotForInstance",
                "ssm:GetDocument",
                "ssm:GetManifest",
                "ssm:GetParameters",
                "ssm:ListAssociations",
                "ssm:ListInstanceAssociations",
                "ssm:PutInventory",
                "ssm:PutComplianceItems",
                "ssm:PutConfigurePackageResult",
                "ssm:UpdateAssociationStatus",
                "ssm:UpdateInstanceAssociationStatus",
                "ssm:UpdateInstanceInformation"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ssmmessages:CreateControlChannel",
                "ssmmessages:CreateDataChannel",
                "ssmmessages:OpenControlChannel",
                "ssmmessages:OpenDataChannel"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2messages:AcknowledgeMessage",
                "ec2messages:DeleteMessage",
                "ec2messages:FailMessage",
                "ec2messages:GetEndpoint",
                "ec2messages:GetMessages",
                "ec2messages:SendReply"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "cloudwatch:PutMetricData"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DescribeInstanceStatus"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ds:CreateComputer",
                "ds:DescribeDirectories"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "logs:CreateLogGroup",
                "logs:CreateLogStream",
                "logs:DescribeLogGroups",
                "logs:DescribeLogStreams",
                "logs:PutLogEvents"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "s3:PutObject",
                "s3:GetObject",
                "s3:GetEncryptionConfiguration",
                "s3:AbortMultipartUpload",
                "s3:ListMultipartUploadParts",
                "s3:ListBucket",
                "s3:ListBucketMultipartUploads"
            ],
            "Resource": "*"
        }
    ]
}

{

"Version": "2012-10-17",

"Statement": [

{

"Effect": "Allow",

"Action": [

"ssm:DescribeAssociation",

"ssm:GetDeployablePatchSnapshotForInstance",

"ssm:GetDocument",

"ssm:GetManifest",

"ssm:GetParameters",

"ssm:ListAssociations",

"ssm:ListInstanceAssociations",

"ssm:PutInventory",

"ssm:PutComplianceItems",

"ssm:PutConfigurePackageResult",

"ssm:UpdateAssociationStatus",

"ssm:UpdateInstanceAssociationStatus",

"ssm:UpdateInstanceInformation"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"ssmmessages:CreateControlChannel",

"ssmmessages:CreateDataChannel",

"ssmmessages:OpenControlChannel",

"ssmmessages:OpenDataChannel"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"ec2messages:AcknowledgeMessage",

"ec2messages:DeleteMessage",

"ec2messages:FailMessage",

"ec2messages:GetEndpoint",

"ec2messages:GetMessages",

"ec2messages:SendReply"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"cloudwatch:PutMetricData"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"ec2:DescribeInstanceStatus"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"ds:CreateComputer",

"ds:DescribeDirectories"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"logs:CreateLogGroup",

"logs:CreateLogStream",

"logs:DescribeLogGroups",

"logs:DescribeLogStreams",

"logs:PutLogEvents"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"s3:PutObject",

"s3:GetObject",

"s3:GetEncryptionConfiguration",

"s3:AbortMultipartUpload",

"s3:ListMultipartUploadParts",

"s3:ListBucket",

"s3:ListBucketMultipartUploads"

"Resource": "*"

}

]

}

SSM、CloudWatchLogs、メトリクス、だけでなく、S3に対しての権限も有効になっています。

EC2にSSMエージェントをインストール

$ mkdir /tmp/ssm
$ cd /tmp/ssm
$ sudo yum install -y https://s3.amazonaws.com/ec2-downloads-windows/SSMAgent/latest/linux_amd64/amazon-ssm-agent.rpm

$ mkdir /tmp/ssm

$ cd /tmp/ssm

$ sudo yum install -y https://s3.amazonaws.com/ec2-downloads-windows/SSMAgent/latest/linux_amd64/amazon-ssm-agent.rpm

インストールが終わってamazon-ssm-agentのステータスを見てみるとすでに起動しています。
自動起動も出来ているらしい。

$ sudo systemctl status amazon-ssm-agent
● amazon-ssm-agent.service - amazon-ssm-agent
   Loaded: loaded (/etc/systemd/system/amazon-ssm-agent.service; enabled; vendor preset: enabled)
   Active: active (running) since Tue 2018-08-21 02:24:19 UTC; 11s ago
 Main PID: 3585 (amazon-ssm-agen)
   CGroup: /system.slice/amazon-ssm-agent.service
           mq3585 /usr/bin/amazon-ssm-agent

$ sudo systemctl status amazon-ssm-agent

● amazon-ssm-agent.service - amazon-ssm-agent

Loaded: loaded (/etc/systemd/system/amazon-ssm-agent.service; enabled; vendor preset: enabled)

Active: active (running) since Tue 2018-08-21 02:24:19 UTC; 11s ago

Main PID: 3585 (amazon-ssm-agen)

CGroup: /system.slice/amazon-ssm-agent.service

mq3585 /usr/bin/amazon-ssm-agent

CloudWatchAgentのインストール

EC2用に作成したIAMロールにCloudWatchAgentAdminPolicyをアタッチします。

CloudWatchAgentAdminPolicy

CloudWatchAgentAdminPolicyポリシーを見てみました。

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "cloudwatch:PutMetricData",
                "ec2:DescribeTags",
                "logs:PutLogEvents",
                "logs:DescribeLogStreams",
                "logs:DescribeLogGroups",
                "logs:CreateLogStream",
                "logs:CreateLogGroup"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ssm:GetParameter",
                "ssm:PutParameter"
            ],
            "Resource": "arn:aws:ssm:*:*:parameter/AmazonCloudWatch-*"
        }
    ]
}

{

"Version": "2012-10-17",

"Statement": [

{

"Effect": "Allow",

"Action": [

"cloudwatch:PutMetricData",

"ec2:DescribeTags",

"logs:PutLogEvents",

"logs:DescribeLogStreams",

"logs:DescribeLogGroups",

"logs:CreateLogStream",

"logs:CreateLogGroup"

"Resource": "*"

{

"Effect": "Allow",

"Action": [

"ssm:GetParameter",

"ssm:PutParameter"

"Resource": "arn:aws:ssm:*:*:parameter/AmazonCloudWatch-*"

}

]

}

AmazonEC2RoleforSSMポリシーと内容がかぶってるステートメントもあります。
ですが、”ec2:DescribeTags”と”ssm:GetParameter” , “ssm:PutParameter”はない(GetPrametersはある)のでアタッチします。

必要なものだけインラインポリシーにするのも一つの方法ですが、ポリシーがまるごといらないときにデタッチしやすいのでCloudWatchAgentAdminPolicyポリシーを使います。

CloudWatchエージェントのインストール

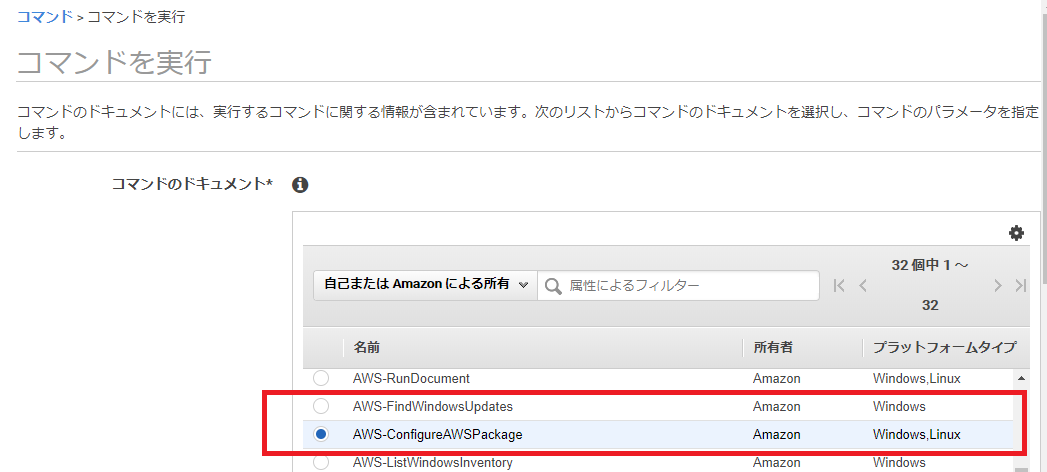

Systems Manager Servicesの[コマンドの実行]からコマンドを実行します。

AWS-ConfigureAWSPackageを選択します。

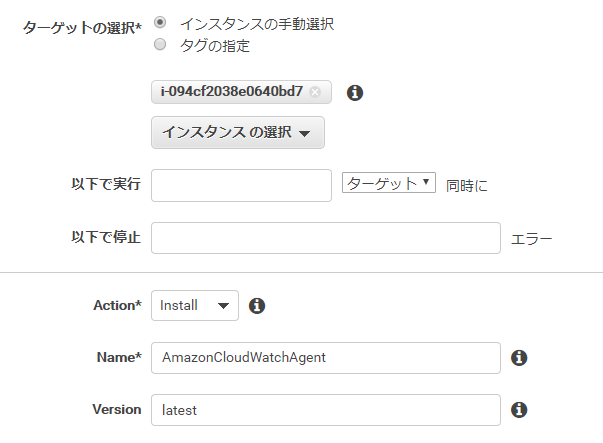

対象のEC2インスタンスを選択
Action: insatll
Name: AmazonCludWatchAgent
Version: latest

にしました。

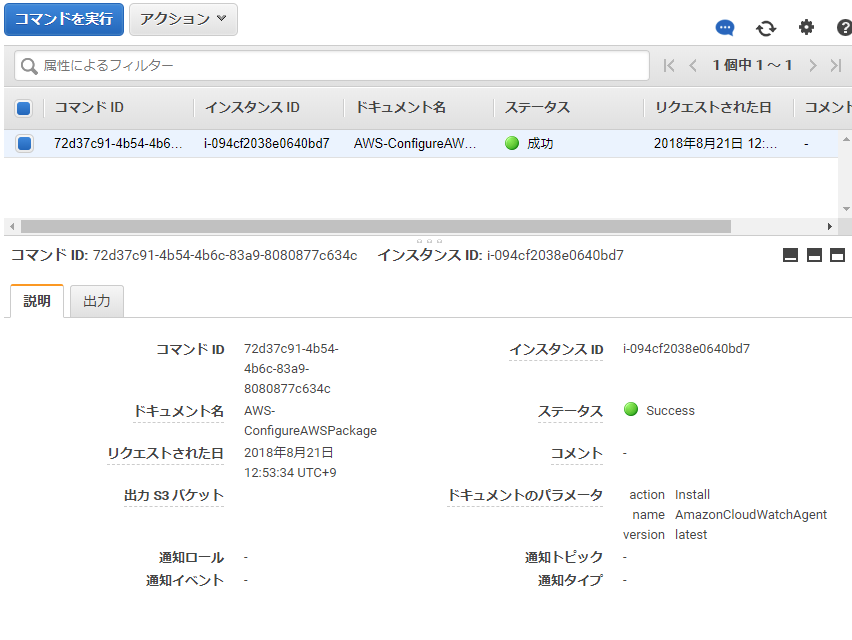

成功しました。

CloudWatchエージェントの設定

EC2にSSHでログインして設定します。

amazon-cloudwatch-agent-config-wizardを実行しました。

$ sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-config-wizard

1 2	$ sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-config-wizard

=============================================================
= Welcome to the AWS CloudWatch Agent Configuration Manager =
=============================================================
On which OS are you planning to use the agent?
1. linux
2. windows
default choice: [1]:

=============================================================

= Welcome to the AWS CloudWatch Agent Configuration Manager =

=============================================================

On which OS are you planning to use the agent?

1. linux

2. windows

default choice: [1]:

Amazon Linux 2 なのでlinuxを選択しました。

Trying to fetch the default region based on ec2 metadata...
Are you using EC2 or On-Premises hosts?
1. EC2
2. On-Premises
default choice: [1]:

Trying to fetch the default region based on ec2 metadata...

Are you using EC2 or On-Premises hosts?

1. EC2

2. On-Premises

default choice: [1]:

EC2を選択しました。

Do you want to monitor any host metrics? e.g. CPU, memory, etc.
1. yes
2. no
default choice: [1]:

Do you want to monitor any host metrics? e.g. CPU, memory, etc.

1. yes

2. no

default choice: [1]:

メトリクスの収集をします。

Do you want to monitor cpu metrics per core? Additional CloudWatch charges may apply.
1. yes
2. no
default choice: [1]:

Do you want to monitor cpu metrics per core? Additional CloudWatch charges may apply.

1. yes

2. no

default choice: [1]:

CPUメトリクスも追加します。

Do you want to add ec2 dimensions (ImageId, InstanceId, InstanceType, AutoScalingGroupName) into all of your metrics if the info is available?
1. yes
2. no
default choice: [1]:

Do you want to add ec2 dimensions (ImageId, InstanceId, InstanceType, AutoScalingGroupName) into all of your metrics if the info is available?

1. yes

2. no

default choice: [1]:

追加可能な情報をメトリクスに追加します。

Would you like to collect your metrics at high resolution (sub-minute resolution)? This enables sub-minute resolution for all metrics, but you can customize for specific metrics in the output json file.
1. 1s
2. 10s
3. 30s
4. 60s
default choice: [4]:
2

Would you like to collect your metrics at high resolution (sub-minute resolution)? This enables sub-minute resolution for all metrics, but you can customize for specific metrics in the output json file.

1. 1s

2. 10s

3. 30s

4. 60s

default choice: [4]:

収集間隔を10秒ごとにしました。

Which default metrics config do you want?
1. Basic
2. Standard
3. Advanced
4. None
default choice: [1]:
3

Which default metrics config do you want?

1. Basic

2. Standard

3. Advanced

4. None

default choice: [1]:

より多くの情報を収集してみたかったのでタイプはアドバンスドにしました。

Are you satisfied with the above config? Note: it can be manually customized after the wizard completes to add additional items.
1. yes
2. no
default choice: [1]:

Are you satisfied with the above config? Note: it can be manually customized after the wizard completes to add additional items.

1. yes

2. no

default choice: [1]:

設定ファイルの内容が表示されたので、yesを選択しました。

Do you have any existing CloudWatch Log Agent (http://docs.aws.amazon.com/AmazonCloudWatch/latest/logs/AgentReference.html) configuration file to import for migration?
1. yes
2. no
default choice: [2]:

Do you have any existing CloudWatch Log Agent (http://docs.aws.amazon.com/AmazonCloudWatch/latest/logs/AgentReference.html) configuration file to import for migration?

1. yes

2. no

default choice: [2]:

すでにインストールしているCloudWatxh Logsエージェントがあるか聞かれたので、noを選択しました。
既存のCloudWatxh Logsエージェントがある場合はここでyesを選択することで設定をインポート出来るようです。

Do you want to monitor any log files?
1. yes
2. no
default choice: [1]:

Do you want to monitor any log files?

1. yes

2. no

default choice: [1]:

ログ収集するかを聞かれるのでyesを選択しました。

Log file path:
/var/log/amazon/efs/mount.log
Log group name:
default choice: [mount.log]

Do you want to specify any additional log files to monitor?
1. yes
2. no
default choice: [1]:

Log file path:

/var/log/amazon/efs/mount.log

Log group name:

default choice: [mount.log]

Do you want to specify any additional log files to monitor?

1. yes

2. no

default choice: [1]:

ここから先は1ファイルづつ対象を設定していきます。

Please check the above content of the config.
The config file is also located at /opt/aws/amazon-cloudwatch-agent/bin/config.json.
Edit it manually if needed.
Do you want to store the config in the SSM parameter store?
1. yes
2. no
default choice: [1]:

Please check the above content of the config.

The config file is also located at /opt/aws/amazon-cloudwatch-agent/bin/config.json.

Edit it manually if needed.

Do you want to store the config in the SSM parameter store?

1. yes

2. no

default choice: [1]:

ログ設定の内容が表示されましたので、yesを選択しました。

What parameter store name do you want to use to store your config? (Use 'AmazonCloudWatch-' prefix if you use our managed AWS policy)
default choice: [AmazonCloudWatch-linux]

What parameter store name do you want to use to store your config? (Use 'AmazonCloudWatch-' prefix if you use our managed AWS policy)

default choice: [AmazonCloudWatch-linux]

SSM パラメータストアに登録する名前は、デフォルトのAmazonCloudWatch-linuxにしました。

Trying to fetch the default region based on ec2 metadata...
Which region do you want to store the config in the parameter store?
default choice: [us-east-1]

Trying to fetch the default region based on ec2 metadata...

Which region do you want to store the config in the parameter store?

default choice: [us-east-1]

リージョンを選択します。
今回はバージニア北部です。

Which AWS credential should be used to send json config to parameter store?
1. xxxxxxxxxxxxxxxx(From SDK)
2. Other
default choice: [1]:

Please make sure the creds you used have the right permissions configured for SSM access.
Which AWS credential should be used to send json config to parameter store?
1. xxxxxxxxxxxxxxxx(From SDK)
2. Other
default choice: [1]:

Which AWS credential should be used to send json config to parameter store?

1. xxxxxxxxxxxxxxxx(From SDK)

2. Other

default choice: [1]:

Please make sure the creds you used have the right permissions configured for SSM access.

Which AWS credential should be used to send json config to parameter store?

1. xxxxxxxxxxxxxxxx(From SDK)

2. Other

default choice: [1]:

SSMパラメータストアに設定を書き込む認証をどれにするかを聞かれます。
IAMロールを設定することによって、EC2に設定されているアクセスキーを使用します。

Successfully put config to parameter store AmazonCloudWatch-linux.
Program exits now.

Successfully put config to parameter store AmazonCloudWatch-linux.

Program exits now.

成功しました。

ちなみに前述のポリシーでPutParameterがないと、「Error in putting config to parameter store AmazonCloudWatch-linux: AccessDeniedException: 」になります。

CloudWatch Logsエージェントの起動

Systems Managerのコマンド実行から起動します。

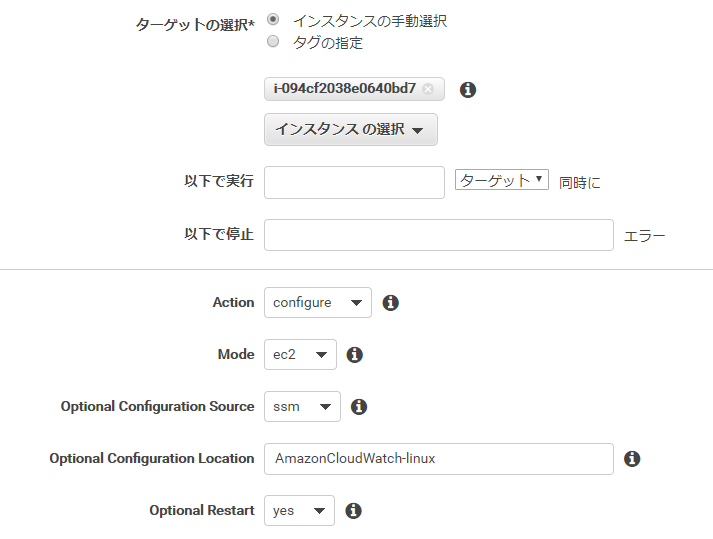

amazonCloudWatch-ManageAgentを選択します。

対象のインスタンスを選択
Action: Configure
Mode: ec2
Option Configuration Source: ssm
Option Configuration Location: AmazonCloudWatch-linux(パラメータストアに登録した名前)
Optional Restart: yes

で実行しました。

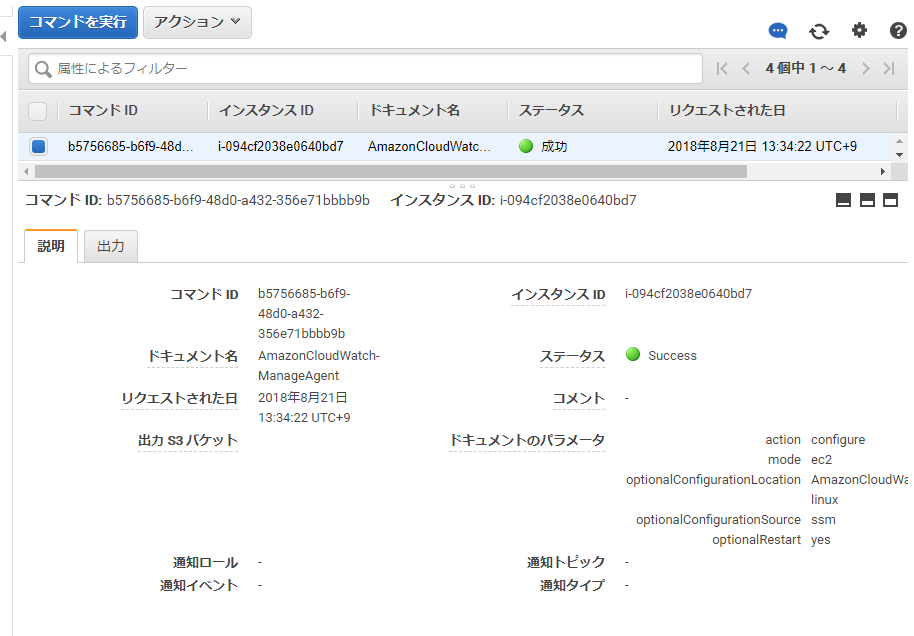

結果は成功しました。

結果を確認

このあと、対象のEC2からAMIを作成して起動設定を作成して、AutoScalingで起動してます。

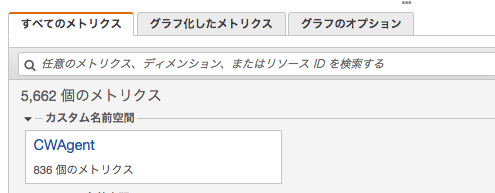

カスタムメトリクスにCWAgentがあります。

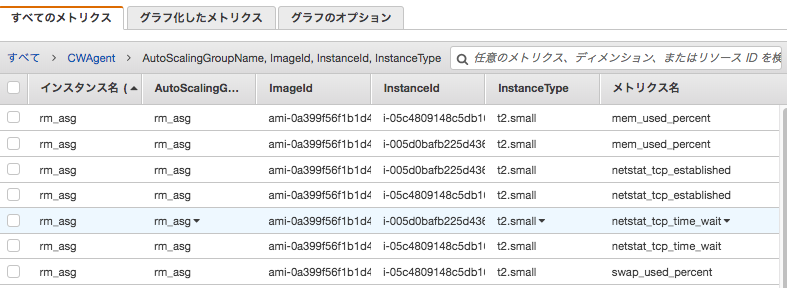

ちゃんととれてます。

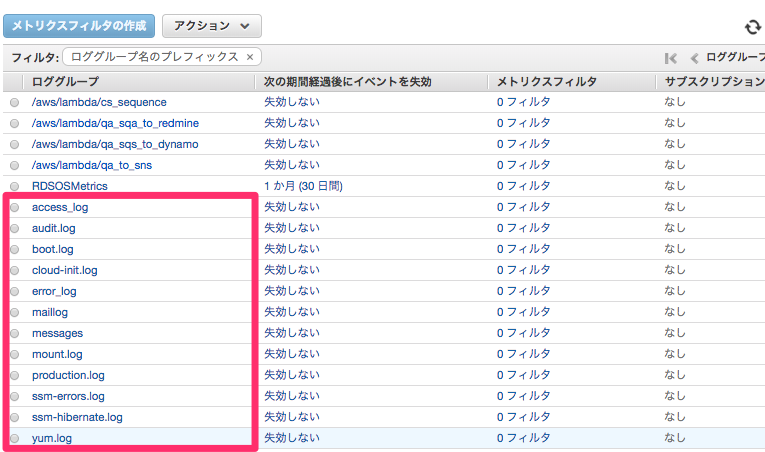

ログもちゃんととれてます。

一つのAgentでカスタムメトリクスもログも収集できるので便利でした。

最後までお読みいただきましてありがとうございました！
【PR】「AWS認定試験対策 AWS クラウドプラクティショナー」という本を書きました。

@yamamanx

開発ベンダー5年、ユーザ企業システム部門通算9年、ITトレーナー2年目のSoftware Engineerです。
質問はコメントかSNSなどからお気軽にどうぞ。
出来る限りなるべく答えます。

このブログの内容/発言の一切は個人の見解であり、所属する組織とは関係ありません。

また、勉強会やイベントのレポートは自分が気になったことをメモしたり、聞いて思ったことを書いていますので、登壇者の意見や発表内容ではありません。

- AWS AWS, EC2, ssm

: 再会の日 ~re:Union 2018 Osaka by JAWS-UG~

8/5は大阪でre:Unionでした。「再会」と名うったこのイベントは、6月に …

: Pepperで撮影した写真をAmazon Rekognitionで分析してその結果をPepperがしゃべる ~(1)AWS編~

Pepperの機能を使えるところは使って、何かしたいなあと思ってまして。目(カ …

: EC2 Auto Recovery機能を設定しておいた

以前EC2インスタンスのリタイア対象になったこともあり、というより、やっておいて …

: AWS Summit 2016 Tokyoに参加してきました (前日 ~ Day1)

AWS Summit 2016 Tokyoにて、セッション聴講、ブース展示拝見、 …

: AWS Lambdaで「Process exited before completing request」

AWS lambdaで「Process exited before comple …

: Backlogの実績工数をAmazon QuickSightでの可視化 – 仕組み編

Backlogの実績工数をAmazon QuickSightで可視化してわかった …

: AWS Expert Online at JAWS-UG首都圏エリアに参加して「Amazon EC2 スポットインスタンス再入門」を聞いてきた

AWS Expert Onlineという勉強会がありまして、AWS ソリューショ …

: AWS CloudFormationでAmazon DynamoDBテーブルを作ってアイテムを追加する

デモ用にDynamoDBテーブルを作って消して、ということをたまにするので、Cl …

: AWS Lambda(Python3.7)でPandocを実行する

目次昨日まで(AWS Batch)今日から(AWS Lambda)ARNを指定 …

: ECR(Amazon Elastic Container Registry)にコンテナイメージをアップロードする

「Pandocサーバーのコンテナイメージを作成する」で作成したイメージをAWS …

PREV: Redmine 3.4にAgile Plugin をインストール
NEXT: NATインスタンスを作成する

EC2にSystems MangerからCloudWatchエージェントをインストール

CloudWatchエージェント

IAMロールの作成

AmazonEC2RoleforSSMポリシー

EC2にSSMエージェントをインストール

CloudWatchAgentのインストール

CloudWatchAgentAdminPolicy

CloudWatchエージェントのインストール

CloudWatchエージェントの設定

CloudWatch Logsエージェントの起動

結果を確認

ad

ad

関連記事

EC2にSystems MangerからCloudWatchエージェントをインストール
