CloudFormationで起動テンプレートのバージョン更新をした際にAuto ScalingのEC2インスタンスを置き換える

2024/05/05

やりたいこと

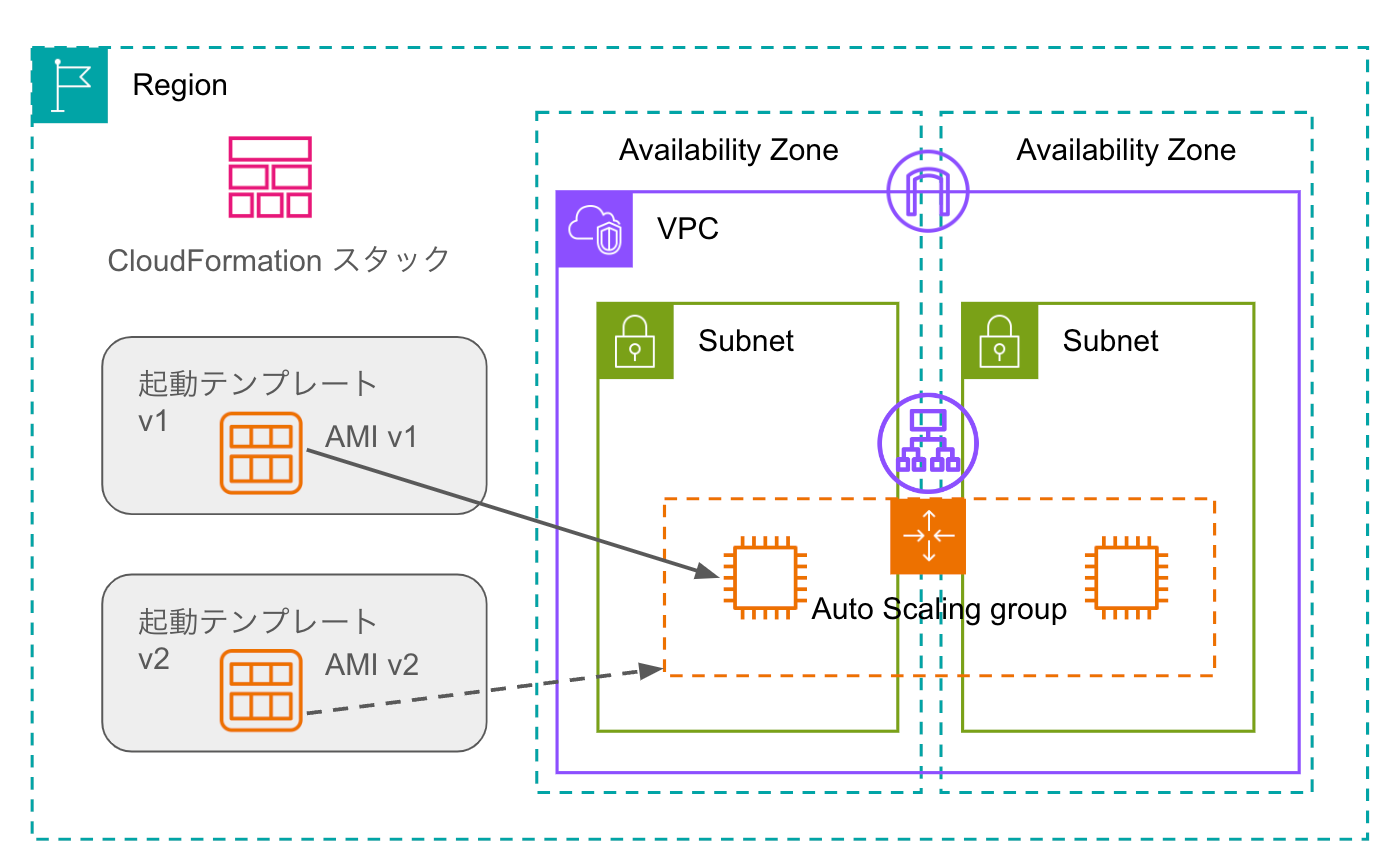

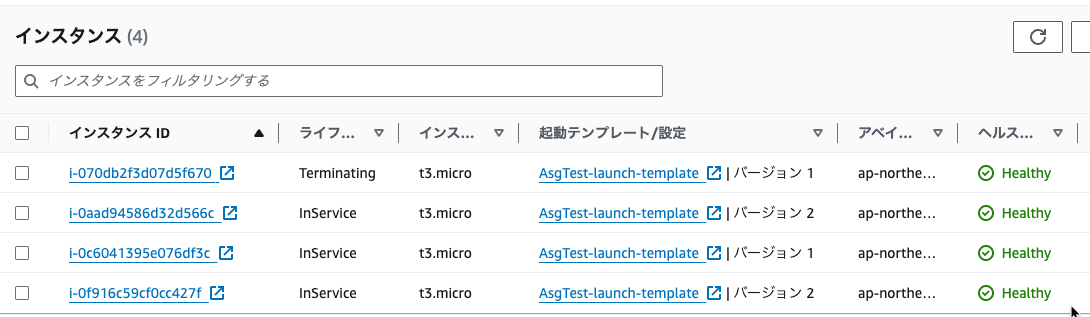

タイトルのとおり、起動テンプレートのバージョン変更(AMIの置換)をした際に、Auto Scalingグループで起動しているEC2インスタンスをローリングアップデート(徐々に置き換え)したいです。

CloudFormationテンプレート

使用したテンプレートはこちらです。

AWSTemplateFormatVersion: 2010-09-09

Parameters:
  LatestAmiId:
    Description: The latest AMI
    Type: String
  Subnets:
    Type: 'List<AWS::EC2::Subnet::Id>'
    Description: At least two public subnets in different Availability Zones in the selected VPC
  VPC:
    Type: 'AWS::EC2::VPC::Id'
    Description: A virtual private cloud (VPC) that enables resources in public subnets to connect to the internet

Resources:
  ELBSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: ELB Security Group
      VpcId: !Ref VPC
      SecurityGroupIngress:
      - IpProtocol: tcp
        FromPort: 80
        ToPort: 80
        CidrIp: 0.0.0.0/0
  EC2SecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: EC2 Security Group
      VpcId: !Ref VPC
      SecurityGroupIngress:
      - IpProtocol: tcp
        FromPort: 80
        ToPort: 80
        SourceSecurityGroupId:
          Fn::GetAtt:
          - ELBSecurityGroup
          - GroupId
  EC2TargetGroup:
    Type: AWS::ElasticLoadBalancingV2::TargetGroup
    Properties:
      HealthCheckIntervalSeconds: 30
      HealthCheckProtocol: HTTP
      HealthCheckTimeoutSeconds: 15
      HealthyThresholdCount: 5
      Matcher:
        HttpCode: '200'
      Name: EC2TargetGroup
      Port: 80
      Protocol: HTTP
      TargetGroupAttributes:
      - Key: deregistration_delay.timeout_seconds
        Value: '20'
      UnhealthyThresholdCount: 3
      VpcId: !Ref VPC
  ALBListener:
    Type: AWS::ElasticLoadBalancingV2::Listener
    Properties:
      DefaultActions:
        - Type: forward
          TargetGroupArn: !Ref EC2TargetGroup
      LoadBalancerArn: !Ref ApplicationLoadBalancer
      Port: 80
      Protocol: HTTP
  ApplicationLoadBalancer:
    Type: AWS::ElasticLoadBalancingV2::LoadBalancer
    Properties:
      Scheme: internet-facing
      Subnets: !Ref Subnets
      SecurityGroups:
        - !GetAtt ELBSecurityGroup.GroupId
  LaunchTemplate:
    Type: AWS::EC2::LaunchTemplate
    Properties:
      LaunchTemplateName: !Sub ${AWS::StackName}-launch-template
      LaunchTemplateData:
        ImageId: !Ref LatestAmiId
        InstanceType: t3.micro
        SecurityGroupIds:
          - !Ref EC2SecurityGroup
  WebServerGroup:
    Type: AWS::AutoScaling::AutoScalingGroup
    Properties:
      LaunchTemplate:
        LaunchTemplateId: !Ref LaunchTemplate
        Version: !GetAtt LaunchTemplate.LatestVersionNumber
      MaxSize: '4'
      MinSize: '2'
      TargetGroupARNs:
        - !Ref EC2TargetGroup
      VPCZoneIdentifier: !Ref Subnets
    UpdatePolicy:
        AutoScalingRollingUpdate:
            MaxBatchSize: 1
            MinInstancesInService: 2
            PauseTime: PT1M

AWSTemplateFormatVersion: 2010-09-09

Parameters:

LatestAmiId:

Description: The latest AMI

Type: String

Subnets:

Type: 'List<AWS::EC2::Subnet::Id>'

Description: At least two public subnets in different Availability Zones in the selected VPC

VPC:

Type: 'AWS::EC2::VPC::Id'

Description: A virtual private cloud (VPC) that enables resources in public subnets to connect to the internet

Resources:

ELBSecurityGroup:

Type: AWS::EC2::SecurityGroup

Properties:

GroupDescription: ELB Security Group

VpcId: !Ref VPC

SecurityGroupIngress:

- IpProtocol: tcp

FromPort: 80

ToPort: 80

CidrIp: 0.0.0.0/0

EC2SecurityGroup:

Type: AWS::EC2::SecurityGroup

Properties:

GroupDescription: EC2 Security Group

VpcId: !Ref VPC

SecurityGroupIngress:

- IpProtocol: tcp

FromPort: 80

ToPort: 80

SourceSecurityGroupId:

Fn::GetAtt:

- ELBSecurityGroup

- GroupId

EC2TargetGroup:

Type: AWS::ElasticLoadBalancingV2::TargetGroup

Properties:

HealthCheckIntervalSeconds: 30

HealthCheckProtocol: HTTP

HealthCheckTimeoutSeconds: 15

HealthyThresholdCount: 5

Matcher:

HttpCode: '200'

Name: EC2TargetGroup

Port: 80

Protocol: HTTP

TargetGroupAttributes:

- Key: deregistration_delay.timeout_seconds

Value: '20'

UnhealthyThresholdCount: 3

VpcId: !Ref VPC

ALBListener:

Type: AWS::ElasticLoadBalancingV2::Listener

Properties:

DefaultActions:

- Type: forward

TargetGroupArn: !Ref EC2TargetGroup

LoadBalancerArn: !Ref ApplicationLoadBalancer

Port: 80

Protocol: HTTP

ApplicationLoadBalancer:

Type: AWS::ElasticLoadBalancingV2::LoadBalancer

Properties:

Scheme: internet-facing

Subnets: !Ref Subnets

SecurityGroups:

- !GetAtt ELBSecurityGroup.GroupId

LaunchTemplate:

Type: AWS::EC2::LaunchTemplate

Properties:

LaunchTemplateName: !Sub ${AWS::StackName}-launch-template

LaunchTemplateData:

ImageId: !Ref LatestAmiId

InstanceType: t3.micro

SecurityGroupIds:

- !Ref EC2SecurityGroup

WebServerGroup:

Type: AWS::AutoScaling::AutoScalingGroup

Properties:

LaunchTemplate:

LaunchTemplateId: !Ref LaunchTemplate

Version: !GetAtt LaunchTemplate.LatestVersionNumber

MaxSize: '4'

MinSize: '2'

TargetGroupARNs:

- !Ref EC2TargetGroup

VPCZoneIdentifier: !Ref Subnets

UpdatePolicy:

AutoScalingRollingUpdate:

MaxBatchSize: 1

MinInstancesInService: 2

PauseTime: PT1M

チュートリアル: スケールおよび負荷分散されたアプリケーションを作成するのフルスタックテンプレートから不要なキーペアなどを削除しています。

    UpdatePolicy:
        AutoScalingRollingUpdate:
            MaxBatchSize: 1
            MinInstancesInService: 2
            PauseTime: PT1M

UpdatePolicy:

AutoScalingRollingUpdate:

MaxBatchSize: 1

MinInstancesInService: 2

PauseTime: PT1M

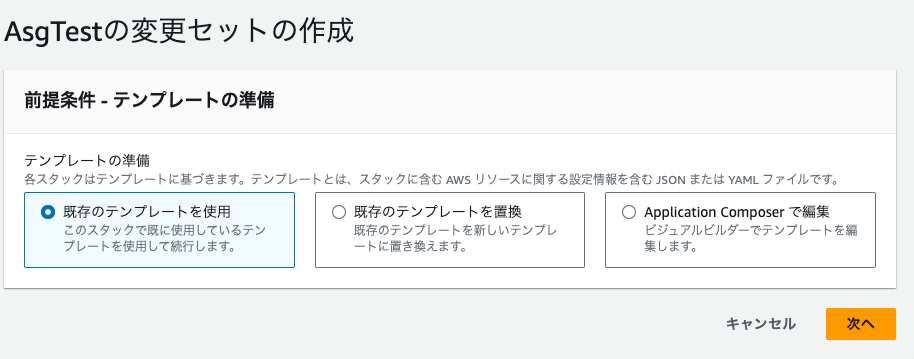

AutoScalingGroupに設定しているUpdatePolicyによって、起動テンプレート変更してスタックを更新する際に、EC2インスタンスの置換をしてくれています。

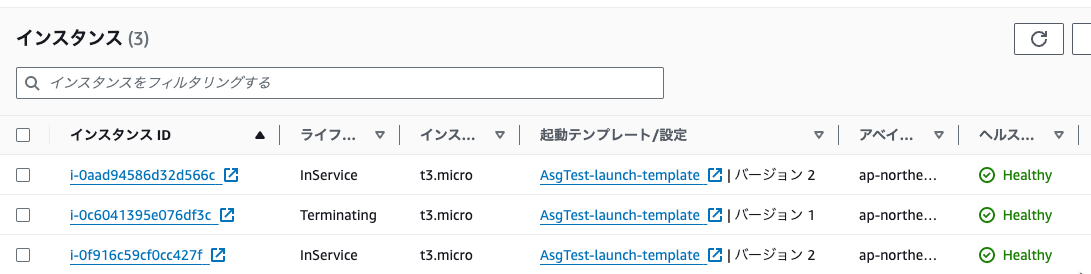

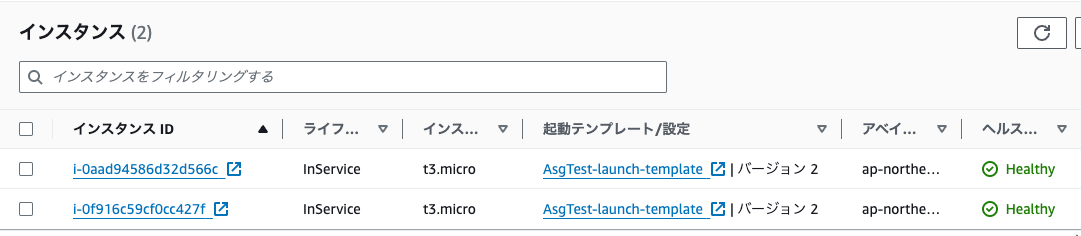

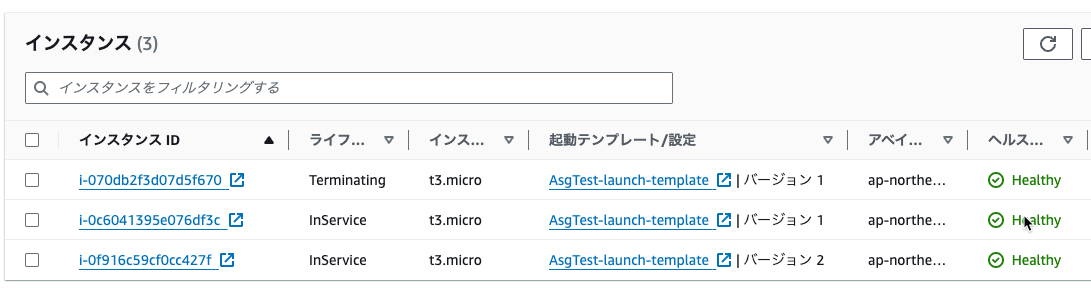

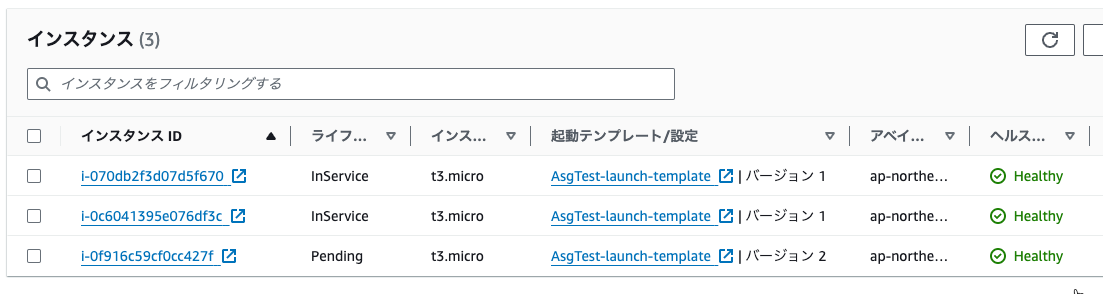

AutoScalingRollingUpdateを指定すると、ローリングアップデートをしてくれます。
MaxBatchSizeは1回で置き換えるEC2インスタンスの数、MinInstancesInServiceがInServiceに残しておくEC2インスタンスの数です。

AMI

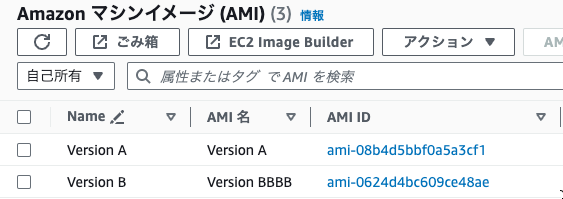

AMIがアップデートされるシナリオとしてAMIを2つ(Version A, B)用意しました。
両方ともApache Webサーバーをインストールして自動起動にしています。

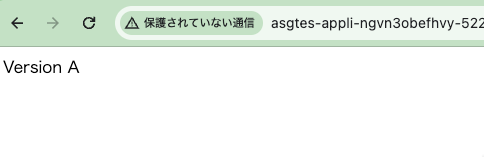

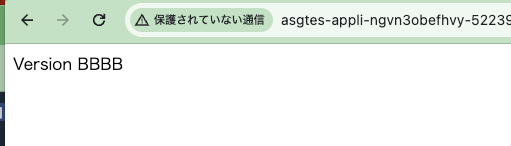

index.htmlにはVersion A、Varsion BBBの文字がそれぞれ表示されるようにしています。

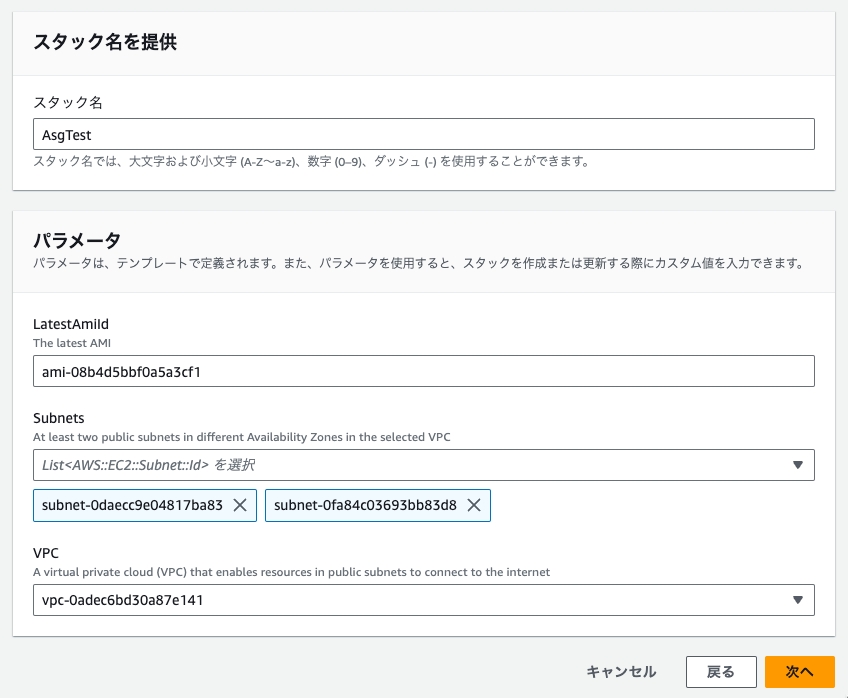

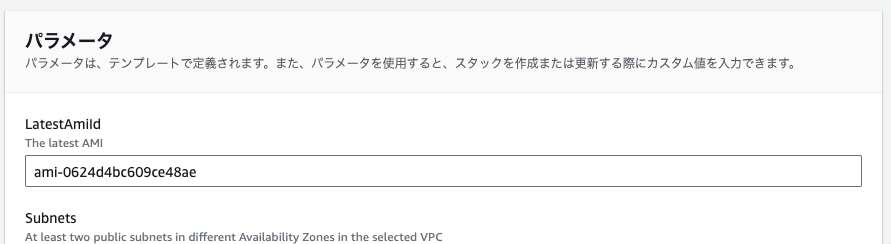

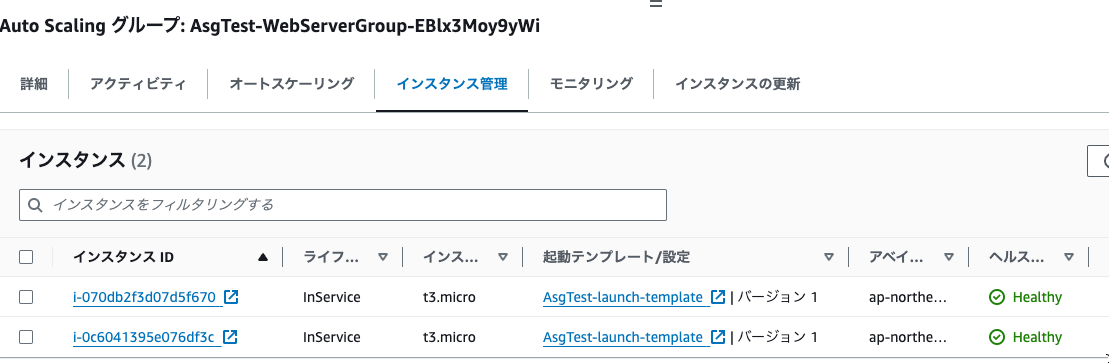

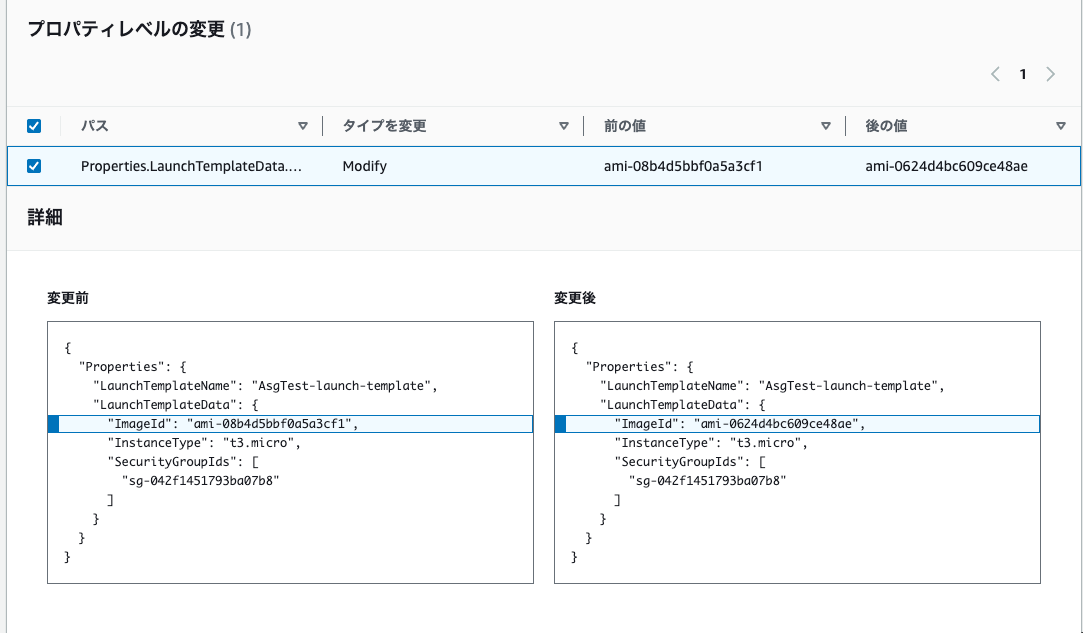

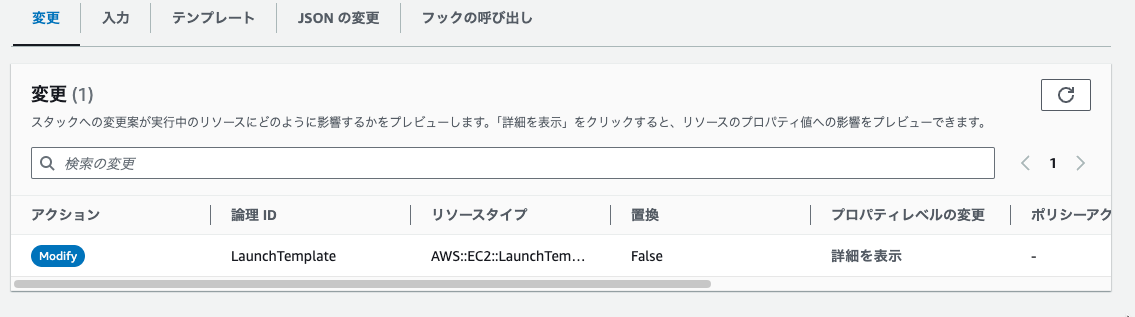

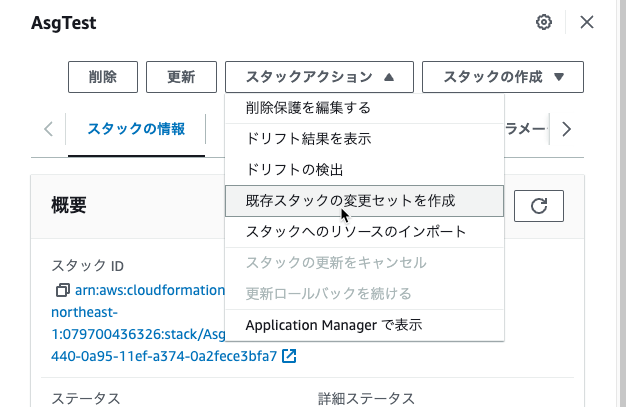

CloudFormationスタック作成時にパラメータでAMI IDを指定するようにしました。
