ヤマムギ vol.10 (AWS)EC2モニタリングハンズオン手順

2020/05/06

このブログは2020/5/6に開催しました、「ヤマムギ vol.10 (AWS)EC2モニタリングハンズオン勉強会」の手順です。

ヤマムギとは from Mitsuhiro Yamashita

「AWSではじめるLinux入門ガイド」出版 & 「AWS認定資格試験テキスト AWS認定クラウドプラクティショナー」出版一周年記念勉強会を開催しました。

解説は、勉強会内で説明しますので、こちらのブログには手順のみを記載します。

※個人検証向けとしての設定です。

環境準備

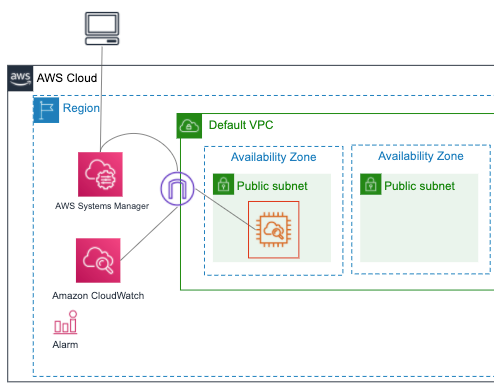

デフォルトVPCのEC2にSystemsManager セッションマネージャーから接続します。

AWSアカウントをお持ちでない方は、「ヤマムギ vol.7 AWSアカウント作成 & 最初の設定ハンズオン手順」をご参考の上、作成してください。

検証用のEC2インスタンスは「ヤマムギ vol.8 (AWS)EC2でLinuxサーバー構築手順」をご参考の上、作成してください。

やること

EC2のCloudWatch Agentをインストールして、カスタムメトリクスと、CloudWatch LogsでSecure Logを収集し、メトリクスフィルタで不正アクセス試行をアラーム検知します。
ダッシュボードも作成します。

IAMロールにポリシーを追加

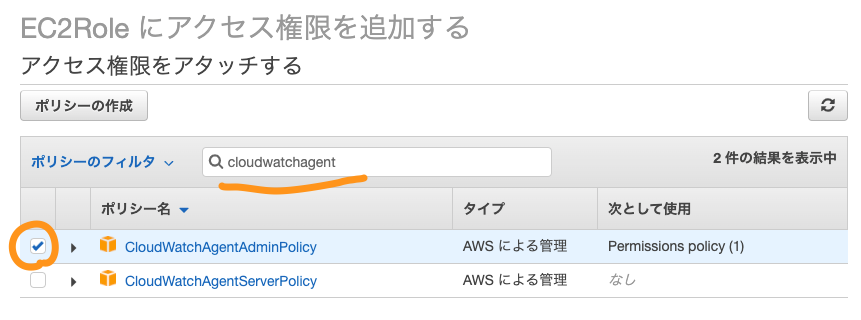

1). EC2インスタンスに割り当てているIAMロールに、ポリシーを追加します。
追加するポリシーは CloudWatchAgentAdminPolicy にしてください。
“cloudwatchagent”などで検索すると表示されます。
CloudWatchAgentServerPolicyとの違いは、パラメータストアに書き込めるかどうかです。

このハンズオンでは、CloudWatchAgentの設定を、パラメータストアに書き込んで管理しますので、CloudWatchAgentAdminPolicyにします。

CloudWatch Agentのインストール

「ヤマムギ vol.8 (AWS)EC2でLinuxサーバー構築手順」で起動したEC2インスタンスに、CloudWatch Agentをインストールします。

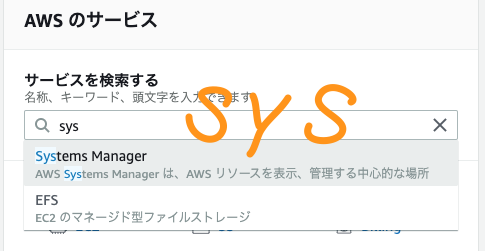

2). サービスで検索して、SystemsManagerダッシュボードにアクセスします。
“sys”とかで出てきます。

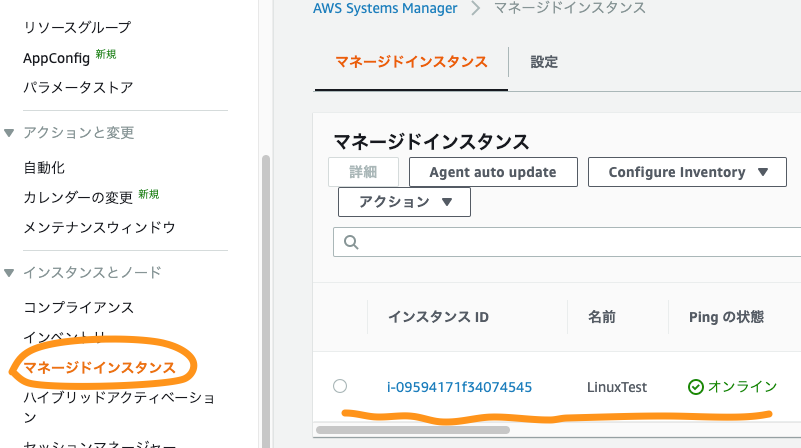

3). 左ペインで[マネージドインスタンス]を選択すると、EC2インスタンスが確認できます。

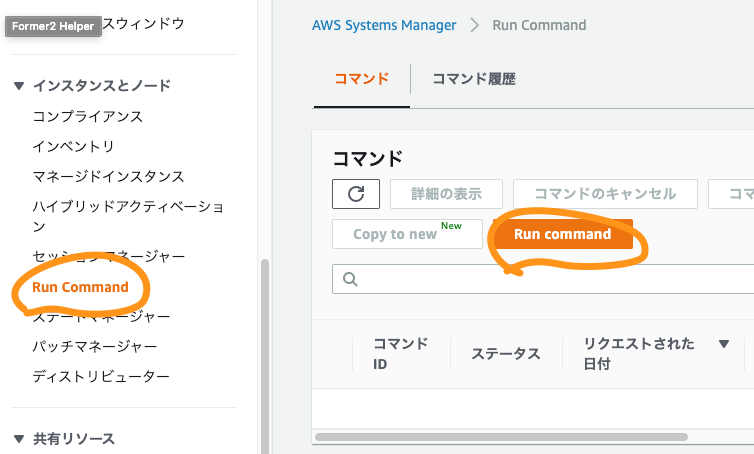

4). 左ペインで[Run Command]を選択して、[Run command]ボタンを押下します。

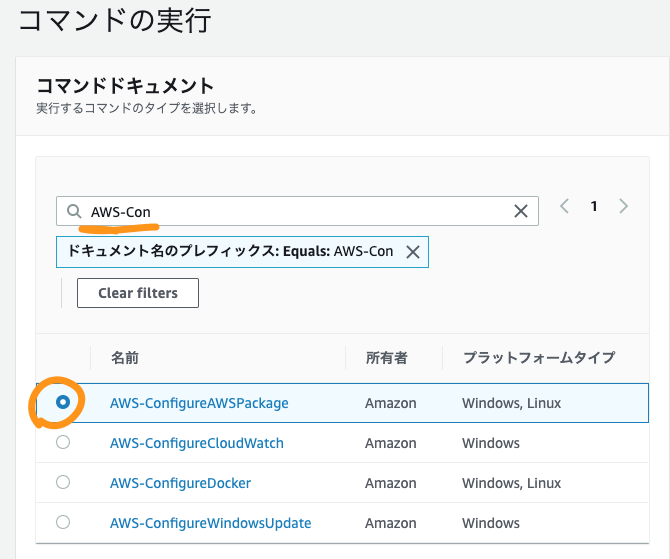

5). コマンドドキュメント AWS-ConfigureAWSPackage を選択します。
“AWS-Con”などで検索すると出てきます。

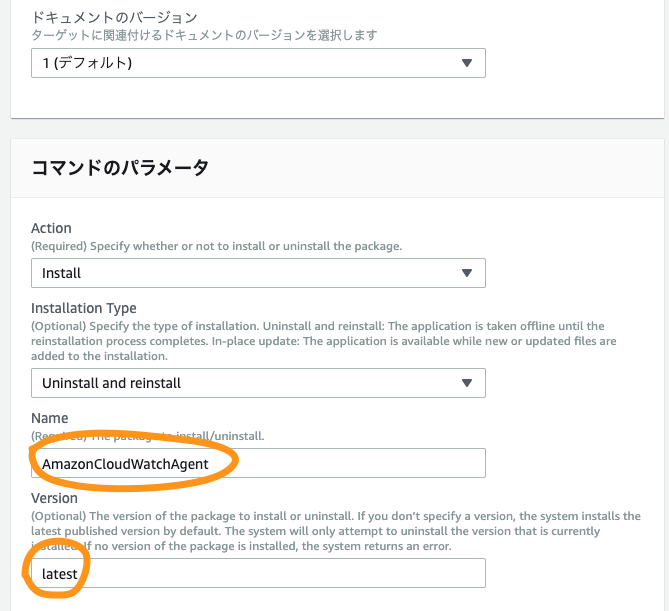

6). ドキュメントのバージョン、Action、Installtion Typeはデフォルトのままです。
Nameに AmazonCloudWatchAgent、Versionに latest と入力します。

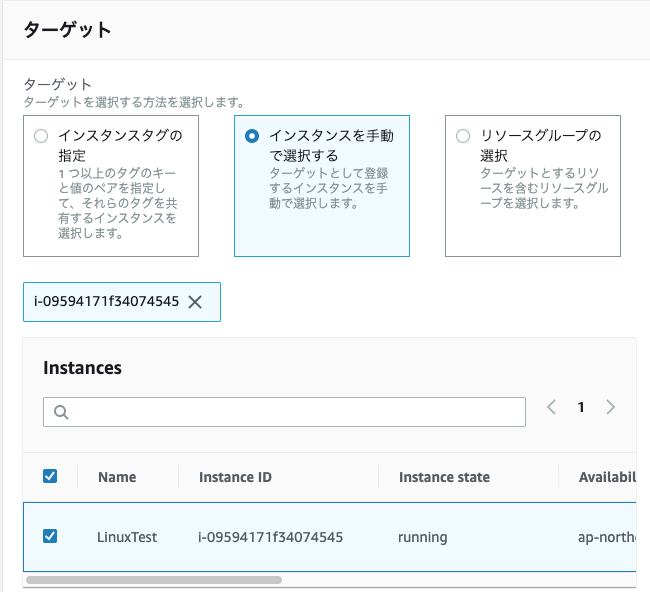

7). ターゲットは[インスタンスを手動で選択する]で、インスタンスを直接選択します。

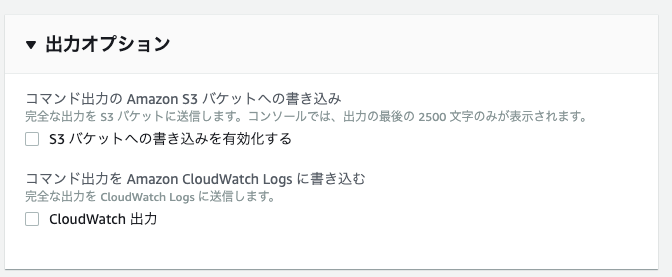

8). 今回は検証なので、S3バケットへの書き込みは、オフにしておきます。
[実行]ボタンを押下します。

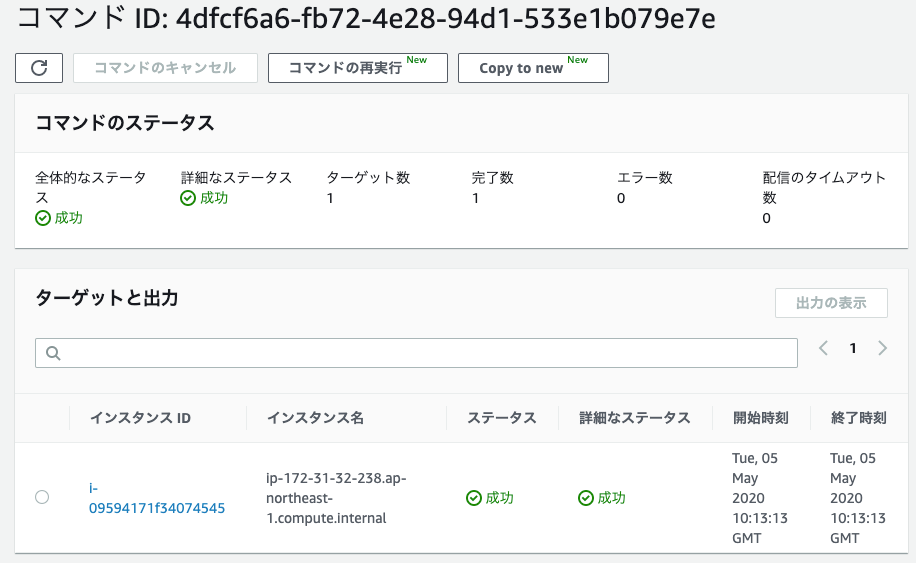

9). コマンド実行が成功したことを確認します。

CloudWatch Agentの設定

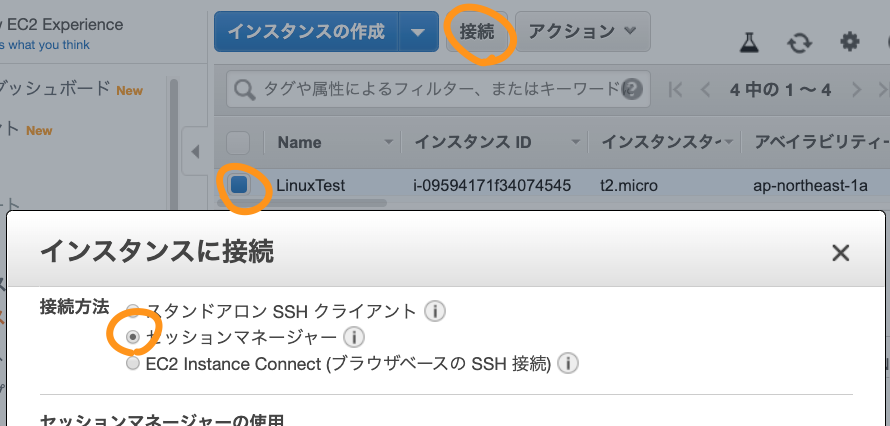

10). セッションマネージャでEC2インスタンスに接続します。

11). amazon-cloudwatch-agent-config-wizard を実行します。

sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-config-wizard

1 2	sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-config-wizard

=============================================================
= Welcome to the AWS CloudWatch Agent Configuration Manager =
=============================================================
On which OS are you planning to use the agent?
1. linux
2. windows
default choice: [1]:

Trying to fetch the default region based on ec2 metadata...
Are you using EC2 or On-Premises hosts?
1. EC2
2. On-Premises
default choice: [1]:

Which user are you planning to run the agent?
1. root
2. cwagent
3. others
default choice: [1]:

Do you want to turn on StatsD daemon?
1. yes
2. no
default choice: [1]:

Which port do you want StatsD daemon to listen to?
default choice: [8125]

What is the collect interval for StatsD daemon?
1. 10s
2. 30s
3. 60s
default choice: [1]:

What is the aggregation interval for metrics collected by StatsD daemon?
1. Do not aggregate
2. 10s
3. 30s
4. 60s
default choice: [4]:

Do you want to monitor metrics from CollectD?
1. yes
2. no
default choice: [1]:

Do you want to monitor any host metrics? e.g. CPU, memory, etc.
1. yes
2. no
default choice: [1]:

Do you want to monitor cpu metrics per core? Additional CloudWatch charges may apply.
1. yes
2. no
default choice: [1]:

Do you want to add ec2 dimensions (ImageId, InstanceId, InstanceType, AutoScalingGroupName) into all of your metrics if the info is available?
1. yes
2. no
default choice: [1]:

Would you like to collect your metrics at high resolution (sub-minute resolution)? This enables sub-minute resolution for all metrics, but you can customize for specific metrics in the output json file.
1. 1s
2. 10s
3. 30s
4. 60s
default choice: [4]:

Which default metrics config do you want?
1. Basic
2. Standard
3. Advanced
4. None
default choice: [1]:

Current config as follows:
{
        "agent": {
                "metrics_collection_interval": 60,
                "run_as_user": "root"
        },
        "metrics": {
                "append_dimensions": {
                        "AutoScalingGroupName": "${aws:AutoScalingGroupName}",
                        "ImageId": "${aws:ImageId}",
                        "InstanceId": "${aws:InstanceId}",
                        "InstanceType": "${aws:InstanceType}"
                },
                "metrics_collected": {
                        "collectd": {
                                "metrics_aggregation_interval": 60
                        },
                        "disk": {
                                "measurement": [
                                        "used_percent"
                                ],
                                "metrics_collection_interval": 60,
                                "resources": [
                                        "*"
                                ]
                        },
                        "mem": {
                                "measurement": [
                                        "mem_used_percent"
                                ],
                                "metrics_collection_interval": 60
                        },
                        "statsd": {
                                "metrics_aggregation_interval": 60,
                                "metrics_collection_interval": 10,
                                "service_address": ":8125"
                        }
                }
        }
}
Are you satisfied with the above config? Note: it can be manually customized after the wizard completes to add additional items.
1. yes
2. no
default choice: [1]:

Do you have any existing CloudWatch Log Agent (http://docs.aws.amazon.com/AmazonCloudWatch/latest/logs/AgentReference.html) configuration file to import for migration?
1. yes
2. no
default choice: [2]:

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

=============================================================

= Welcome to the AWS CloudWatch Agent Configuration Manager =

=============================================================

On which OS are you planning to use the agent?

1. linux

2. windows

default choice: [1]:

Trying to fetch the default region based on ec2 metadata...

Are you using EC2 or On-Premises hosts?

1. EC2

2. On-Premises

default choice: [1]:

Which user are you planning to run the agent?

1. root

2. cwagent

3. others

default choice: [1]:

Do you want to turn on StatsD daemon?

1. yes

2. no

default choice: [1]:

Which port do you want StatsD daemon to listen to?

default choice: [8125]

What is the collect interval for StatsD daemon?

1. 10s

2. 30s

3. 60s

default choice: [1]:

What is the aggregation interval for metrics collected by StatsD daemon?

1. Do not aggregate

2. 10s

3. 30s

4. 60s

default choice: [4]:

Do you want to monitor metrics from CollectD?

1. yes

2. no

default choice: [1]:

Do you want to monitor any host metrics? e.g. CPU, memory, etc.

1. yes

2. no

default choice: [1]:

Do you want to monitor cpu metrics per core? Additional CloudWatch charges may apply.

1. yes

2. no

default choice: [1]:

Do you want to add ec2 dimensions (ImageId, InstanceId, InstanceType, AutoScalingGroupName) into all of your metrics if the info is available?

1. yes

2. no

default choice: [1]:

Would you like to collect your metrics at high resolution (sub-minute resolution)? This enables sub-minute resolution for all metrics, but you can customize for specific metrics in the output json file.

1. 1s

2. 10s

3. 30s

4. 60s

default choice: [4]:

Which default metrics config do you want?

1. Basic

2. Standard

3. Advanced

4. None

default choice: [1]:

Current config as follows:

{

"agent": {

"metrics_collection_interval": 60,

"run_as_user": "root"

"metrics": {

"append_dimensions": {

"AutoScalingGroupName": "${aws:AutoScalingGroupName}",

"ImageId": "${aws:ImageId}",

"InstanceId": "${aws:InstanceId}",

"InstanceType": "${aws:InstanceType}"

"metrics_collected": {

"collectd": {

"metrics_aggregation_interval": 60

"disk": {

"measurement": [

"used_percent"

"metrics_collection_interval": 60,

"resources": [

"*"

]

"mem": {

"measurement": [

"mem_used_percent"

"metrics_collection_interval": 60

"statsd": {

"metrics_aggregation_interval": 60,

"metrics_collection_interval": 10,

"service_address": ":8125"

}

Are you satisfied with the above config? Note: it can be manually customized after the wizard completes to add additional items.

1. yes

2. no

default choice: [1]:

Do you have any existing CloudWatch Log Agent (http://docs.aws.amazon.com/AmazonCloudWatch/latest/logs/AgentReference.html) configuration file to import for migration?

1. yes

2. no

default choice: [2]:

ここまでデフォルト選択のまますすめてきます。

Do you want to monitor any log files?
1. yes
2. no
default choice: [1]:

Log file path:
/var/log/secure
Log group name:
default choice: [secure]

Log stream name:
default choice: [{instance_id}]

Do you want to specify any additional log files to monitor?
1. yes
2. no
default choice: [1]:

Log file path:
/var/log/messages
Log group name:
default choice: [messages]

Log stream name:
default choice: [{instance_id}]

Do you want to specify any additional log files to monitor?
1. yes
2. no
default choice: [1]:
2

Do you want to monitor any log files?

1. yes

2. no

default choice: [1]:

Log file path:

/var/log/secure

Log group name:

default choice: [secure]

Log stream name:

default choice: [{instance_id}]

Do you want to specify any additional log files to monitor?

1. yes

2. no

default choice: [1]:

Log file path:

/var/log/messages

Log group name:

default choice: [messages]

Log stream name:

default choice: [{instance_id}]

Do you want to specify any additional log files to monitor?

1. yes

2. no

default choice: [1]:

12). ログの設定です。
サンプルとして、 /var/log/secure と /var/log/messages を指定しました。
他のログファイルをさらに追加して設定してもいいです。

Please check the above content of the config.
The config file is also located at /opt/aws/amazon-cloudwatch-agent/bin/config.json.
Edit it manually if needed.
Do you want to store the config in the SSM parameter store?
1. yes
2. no
default choice: [1]:

What parameter store name do you want to use to store your config? (Use 'AmazonCloudWatch-' prefix if you use our managed AWS policy)
default choice: [AmazonCloudWatch-linux]

Trying to fetch the default region based on ec2 metadata...
Which region do you want to store the config in the parameter store?
default choice: [ap-northeast-1]

Which AWS credential should be used to send json config to parameter store?
1. ASIA2KU4567JRKB76G42(From SDK)
2. Other
default choice: [1]:

Successfully put config to parameter store AmazonCloudWatch-linux.
Program exits now.

Please check the above content of the config.

The config file is also located at /opt/aws/amazon-cloudwatch-agent/bin/config.json.

Edit it manually if needed.

Do you want to store the config in the SSM parameter store?

1. yes

2. no

default choice: [1]:

What parameter store name do you want to use to store your config? (Use 'AmazonCloudWatch-' prefix if you use our managed AWS policy)

default choice: [AmazonCloudWatch-linux]

Trying to fetch the default region based on ec2 metadata...

Which region do you want to store the config in the parameter store?

default choice: [ap-northeast-1]

Which AWS credential should be used to send json config to parameter store?

1. ASIA2KU4567JRKB76G42(From SDK)

2. Other

default choice: [1]:

Successfully put config to parameter store AmazonCloudWatch-linux.

Program exits now.

13). パラメータストアに書き込むか、聞かれますのでデフォルトのまま、書き込む設定ですすめて完了です。

必要パッケージのインストール

$ sudo amazon-linux-extras install -y epel
$ sudo yum -y install collectd

$ sudo amazon-linux-extras install -y epel

$ sudo yum -y install collectd

14). CloudWatchAgentを実行するために必要なパッケージをインストールしておきます。

CloudWatchAgentの開始

SystemsManagerダッシュボードに戻ります。

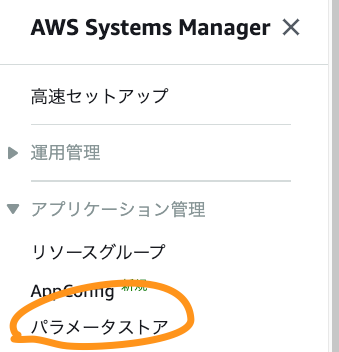

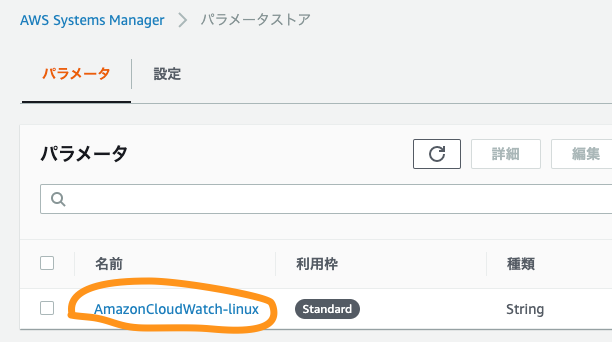

15). SystemsManager左ペインで[パラメータストア]を確認してみましょう。

16). AmazonCloudWatch-linux が作成されています。

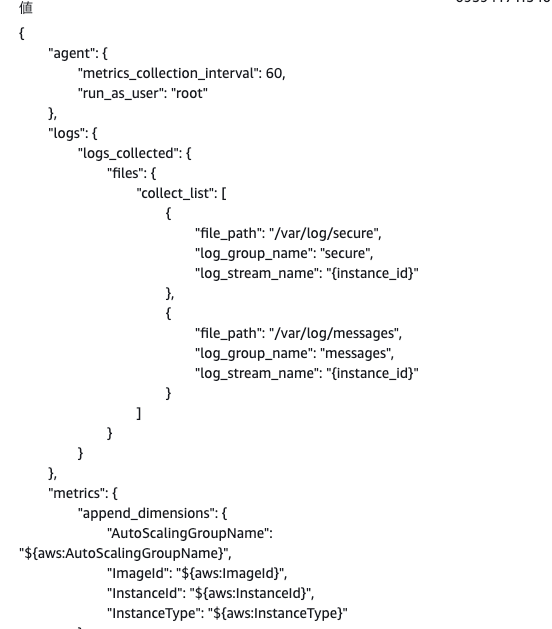

17). 値のセクションを見ると、ターミナルで設定した情報が格納されています。
例えば、モニタリングするログファイルを追加したいときには、この値を編集することで追加できます。

18). 左ペインで[Run Command]を選択して、[Run command]ボタンを押下します。

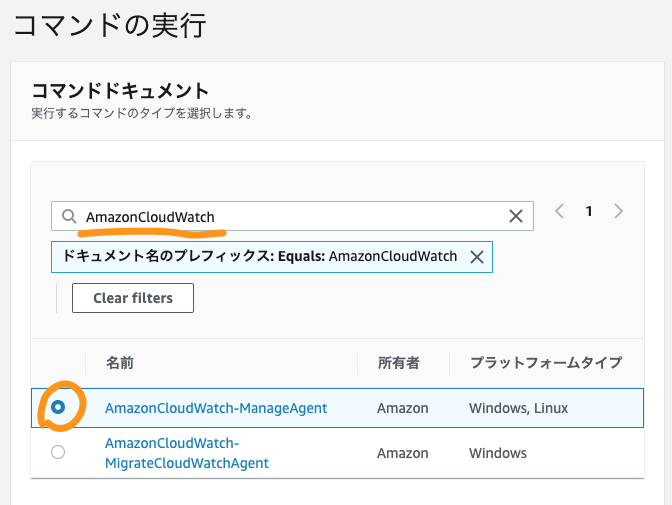

19). コマンドドキュメントは、 AmazonCloudWatch-ManageAgent を選択します。

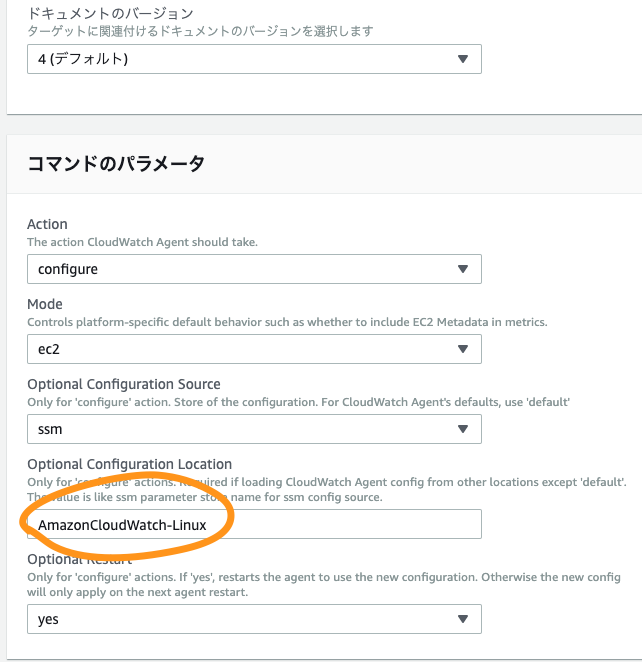

20). Optional Configuration Location でパラメータ名 AmazonCloudWatch-linux を入力します。
他はデフォルトです。

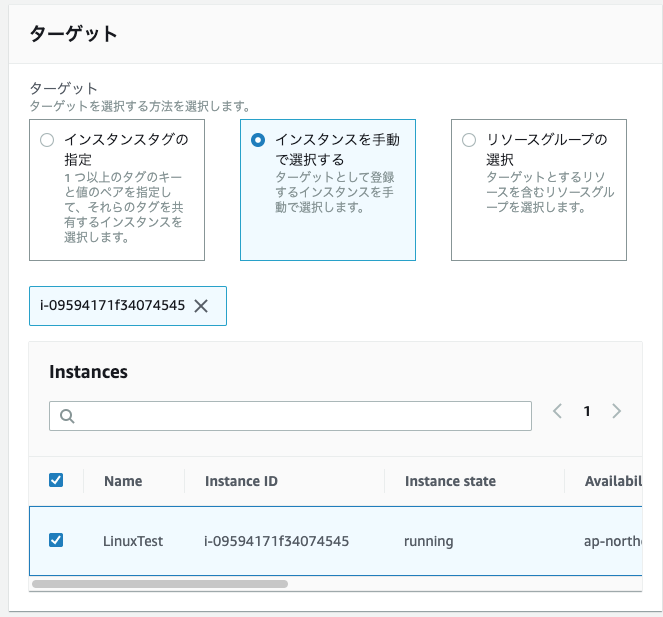

21). ターゲットは[インスタンスを手動で選択する]で、インスタンスを直接選択します。

23). 今回は検証なので、S3バケットへの書き込みは、オフにしておきます。
[実行]ボタンを押下します。

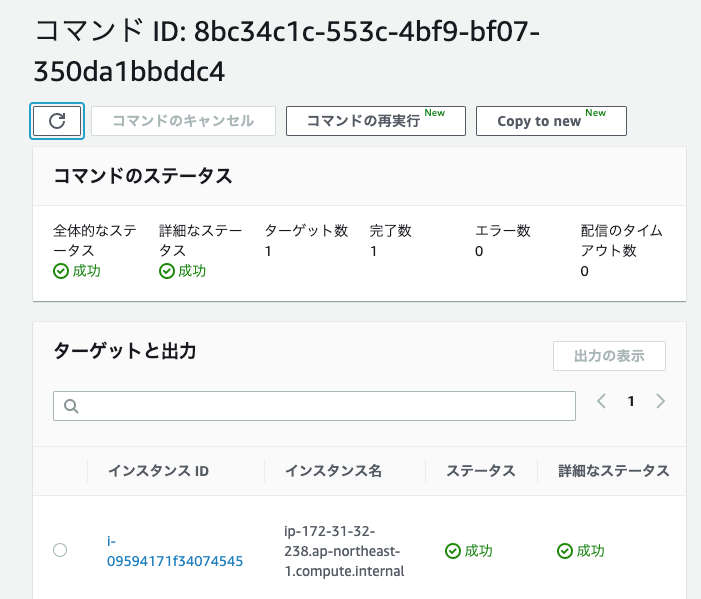

24). 成功を確認します。

メトリクスフィルタの作成

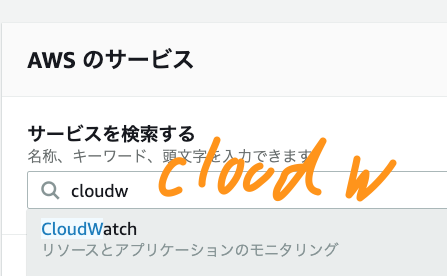

25). CloudWatchにアクセスします。

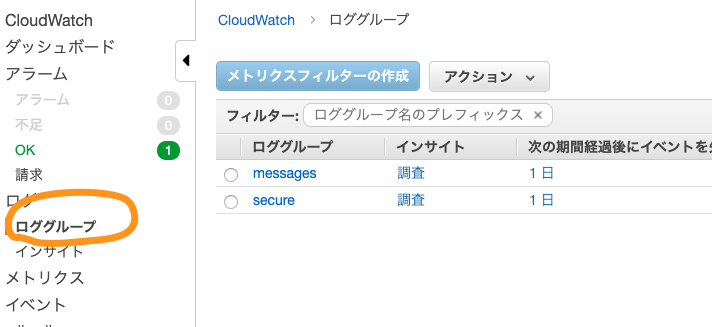

26). ロググループを選択します。

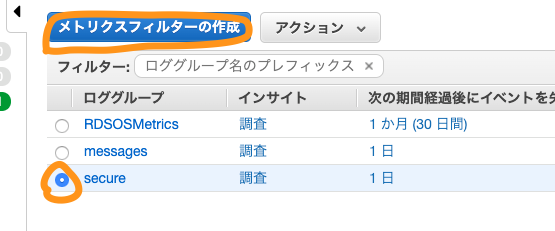

27). secure を選択して、[メトリクスフィルターの作成]ボタンを押下します。

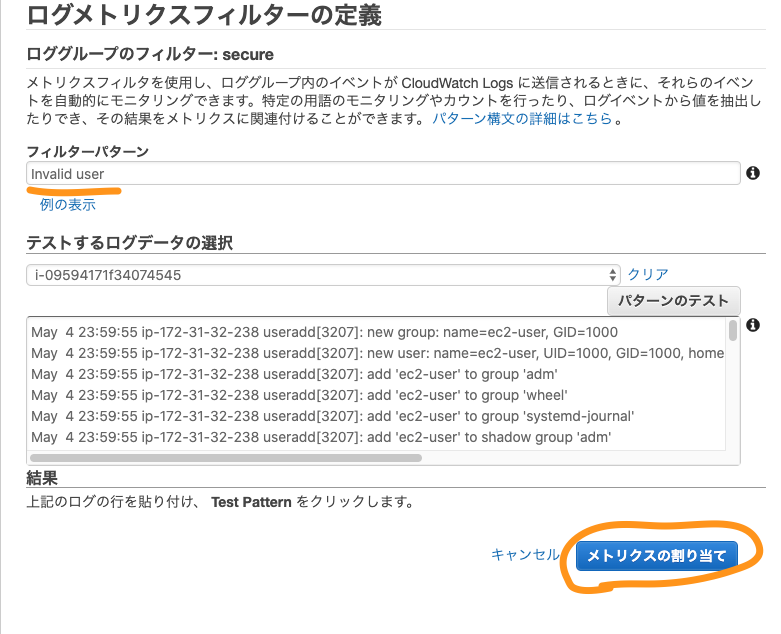

28). フィルターパターンに、 Invalid user と入力して、[メトリクスの割り当て]ボタンを押下します。

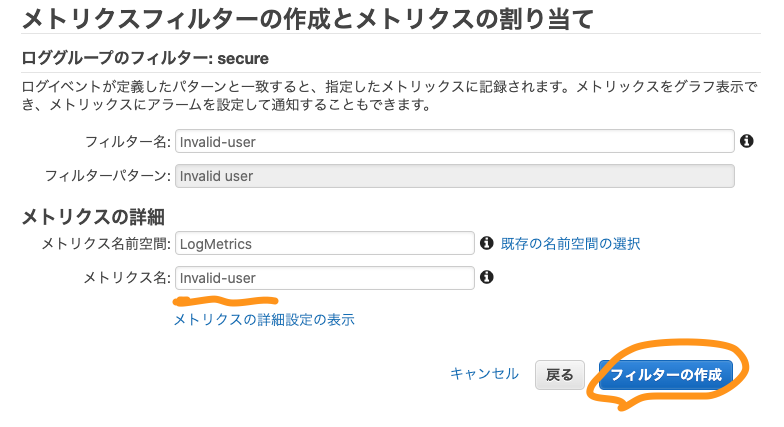

29). メトリクス名を任意に設定して、[フィルターの作成]ボタンを押下します。

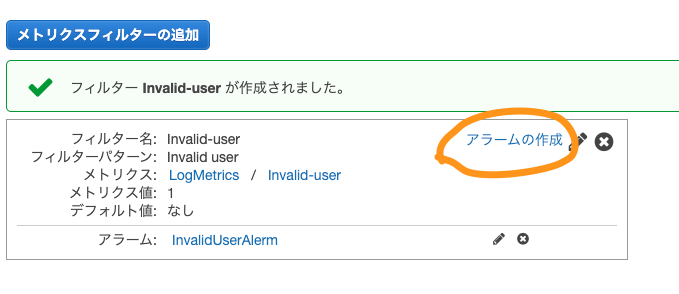

30). [アラームの作成]を選択します。

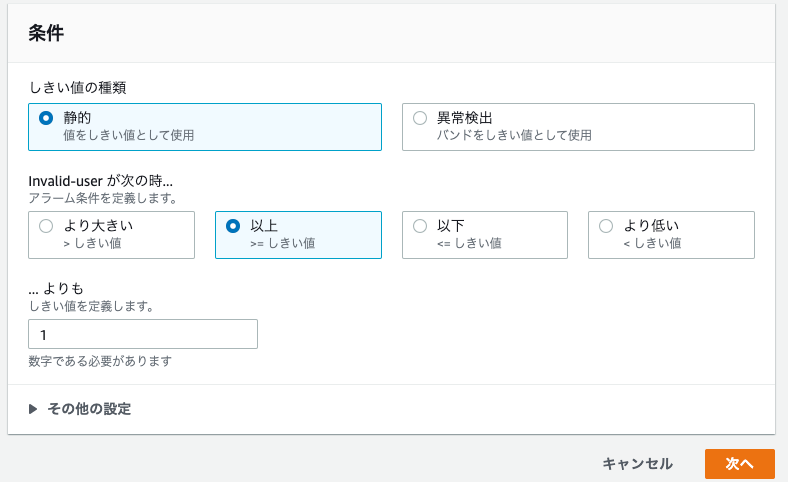

31). 条件を「1以上」などにします。

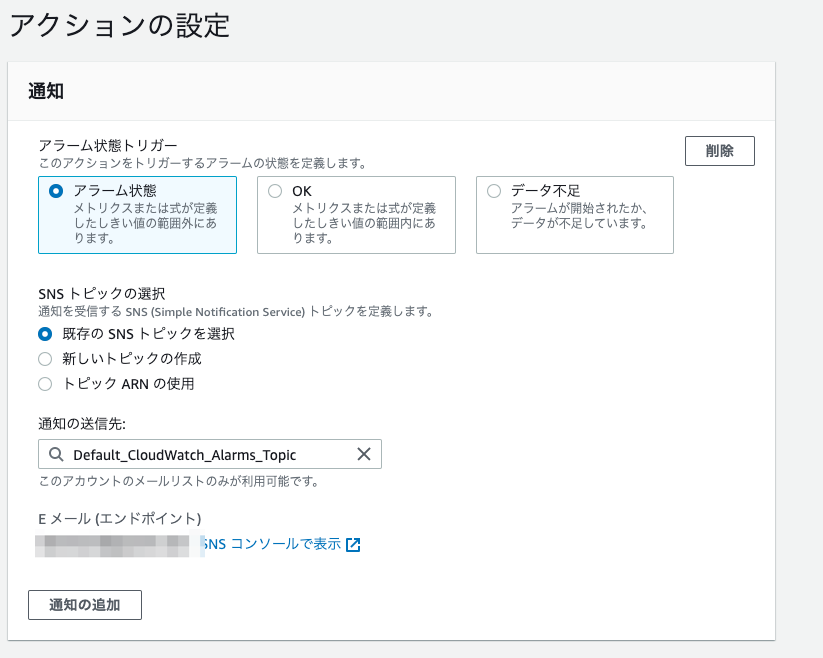

32). 通知先のSNSトピックは、メールエンドポイントをサブスクリプションにしている、既存のSNSトピックがあればそれを利用してもいいですし、新規で作成してもいいです。
新規の場合は、確認メールの承認が必要ですので、受信メールを確認して、Confirmしておきましょう。

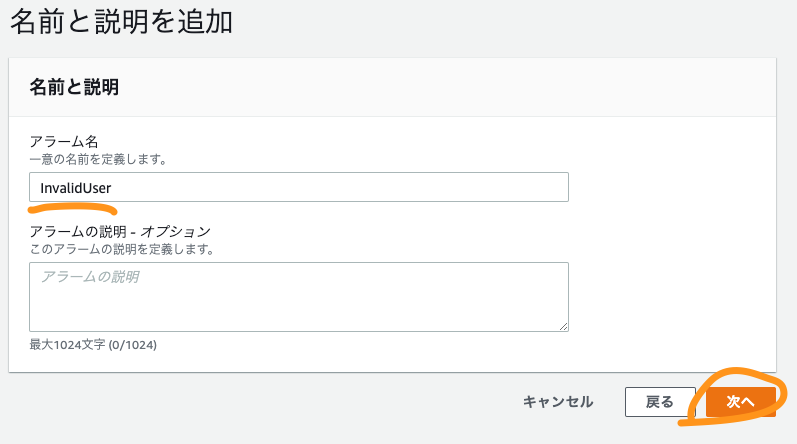

33). アラーム名を任意で入力して、[次へ]ボタンを押下して、次の確認画面でアラームを作成します。

ダッシュボードを作成

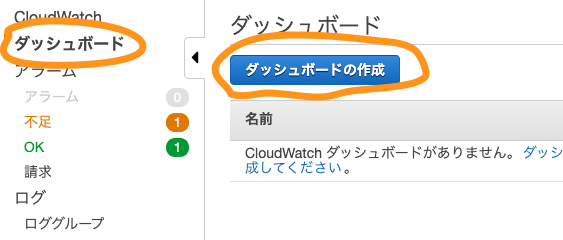

34). [ダッシュボード]を選択して、[ダッシュボードの作成]ボタンを押下します。

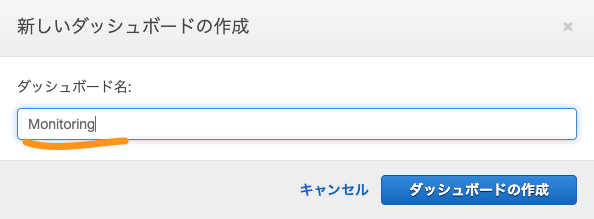

35). ダッシュボード名を任意で入力して、[ダッシュボードの作成]ボタンを押下します。

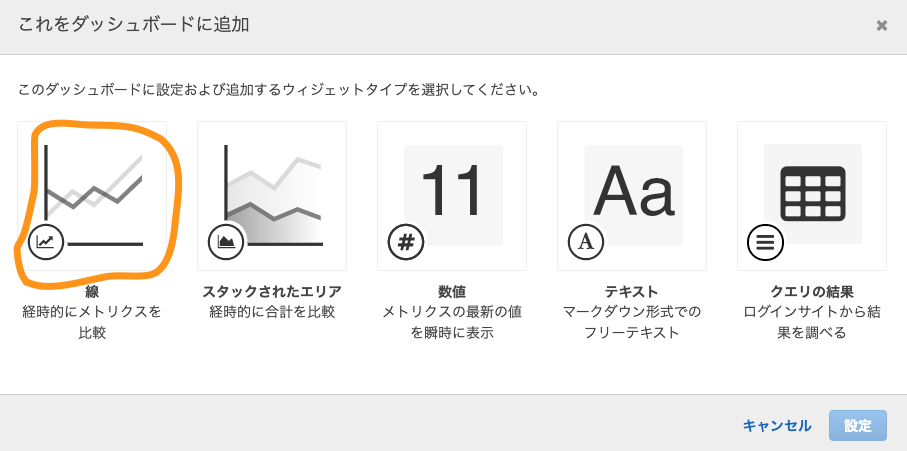

36). [線]を選択して[設定]ボタンを押下します。

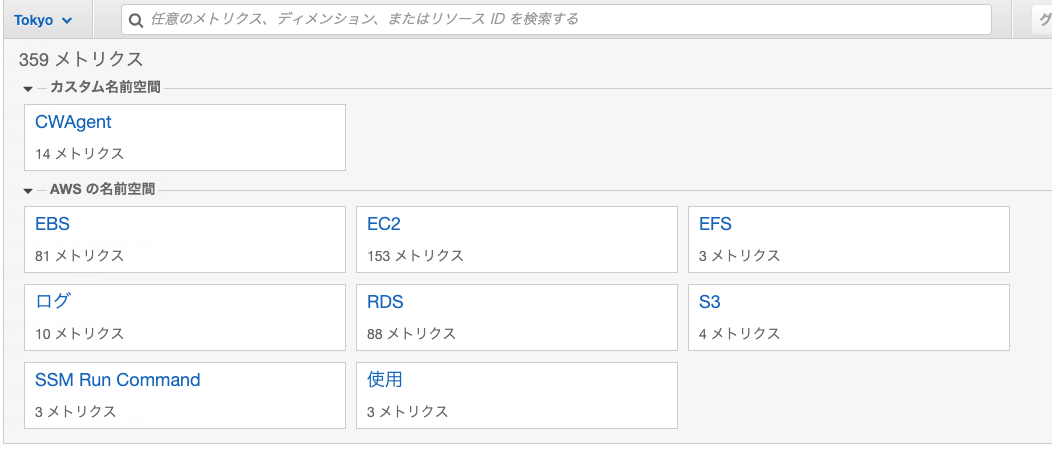

37). メトリクスが選択できます。
CloudWatchAgentによって収集されているカスタムメトリクス「CWAgent」もあります。

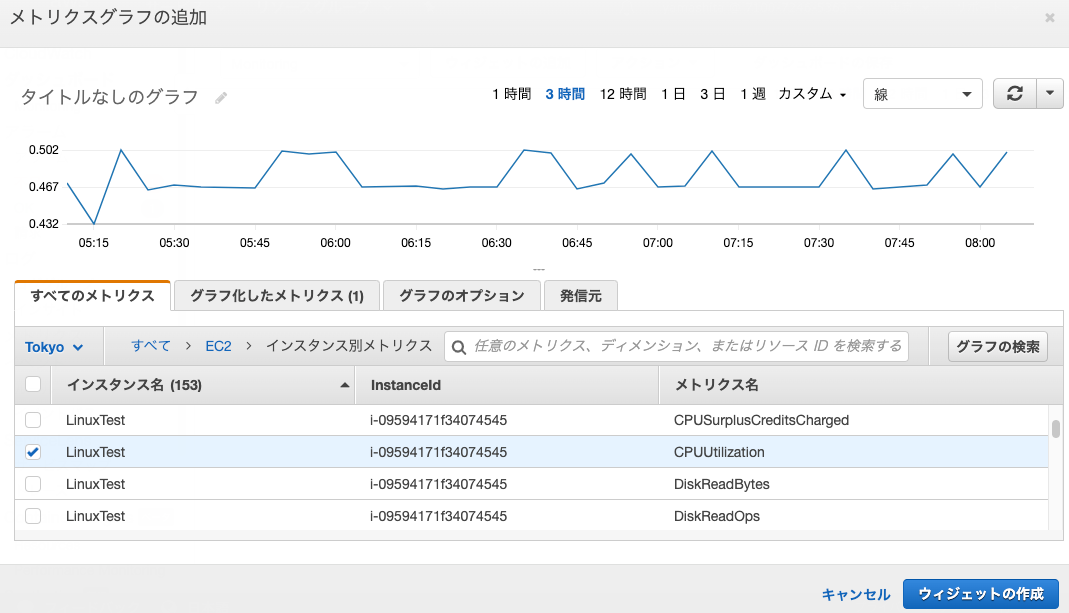

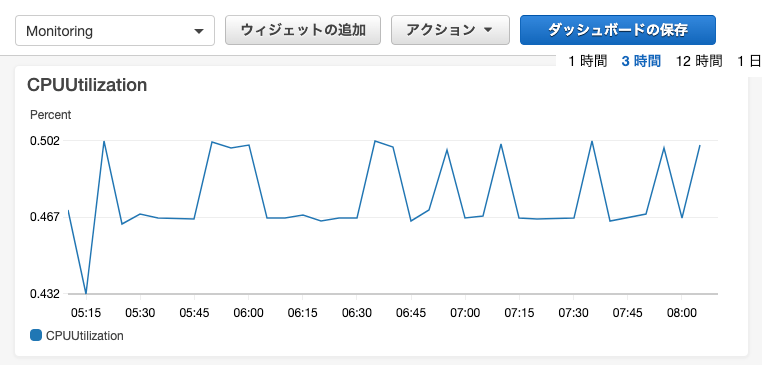

38). 例として、[EC2]-[インスタンス別メトリクス]-[CPUUtilization]を選択して、[ウィジェットの作成]ボタンを押下します。

39). 他のメトリクス(例えば、カスタムメトリクスのメモリ使用量など)も、[ウィジェットの追加]ボタンから追加できます。

ウィジェットの追加が完了すれば、[ダッシュボードの保存]ボタンで保存しておきます。

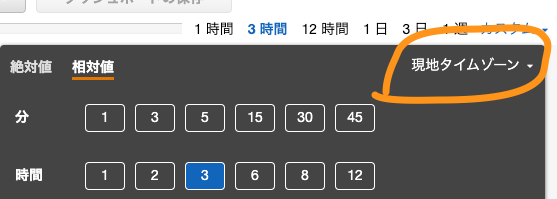

40). 右上の時間設定で、[現地タイムゾーン]が選択できます。

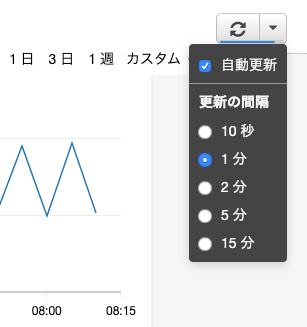

41). 右上の更新設定で、[自動更新]とすることもできます。

動作テストをしてみる

42). セッションマネージャでEC2に接続します。

$ ssh user@172.31.32.238

1 2	$ ssh user@172.31.32.238

43). EC2自身のプライベートIPアドレスに対して、存在しないユーザーでsshコマンドを実行してみましょう。
適当にいろんなユーザー名で数回行ってみましょう。

初回の「Are you sure you want to continue connecting (yes/no)? 」メッセージは yes ですすめましょう。

「Permission denied (publickey,gssapi-keyex,gssapi-with-mic).」となります。

44). secureログを確認すると、

$ sudo cat /var/log/secure
~省略~
May  5 23:28:12 ip-172-31-32-238 sshd[10375]: Invalid user user from 172.31.32.238 port 34918
May  5 23:28:12 ip-172-31-32-238 sshd[10375]: input_userauth_request: invalid user user [preauth]
May  5 23:28:12 ip-172-31-32-238 sshd[10375]: Connection closed by 172.31.32.238 port 34918 [preauth]
