LINEとAWSとTwilioとkintoneでBOTを作ってみるハンズオン (4)Step Functionsで複数のLambdaを実行制御する
2017/08/18
目次

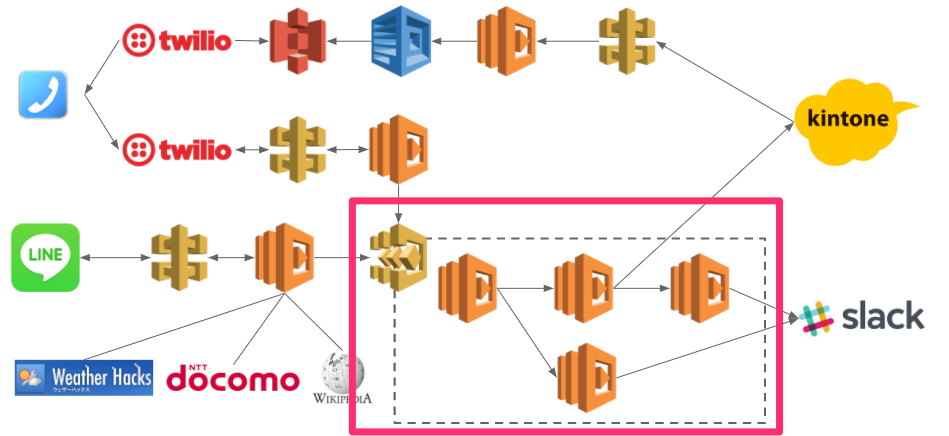

作る部分
Step Functionsでこれまで作ったLambdaの実行制御をします。
プログラム
Github-yamamugi_handson_sf_initにあります。
今回は外部モジュールは使わないのでプログラムはzipアップロードではなく、インラインエディタで編集します。
プログラム解説
一部抜粋
- StepFunctionsから受け取ったデータを取得します。
- 次のパラレルステートに渡すデータをオブジェクトに入れてStep Functionsに返します。
Lambda関数の作成
AWSマネジメントコンソールでLambdaを開いて、[関数の作成]をクリックします。
何も選択せず、[一から作成]をクリックします。
何も選択せず、[次へ]をクリックします。

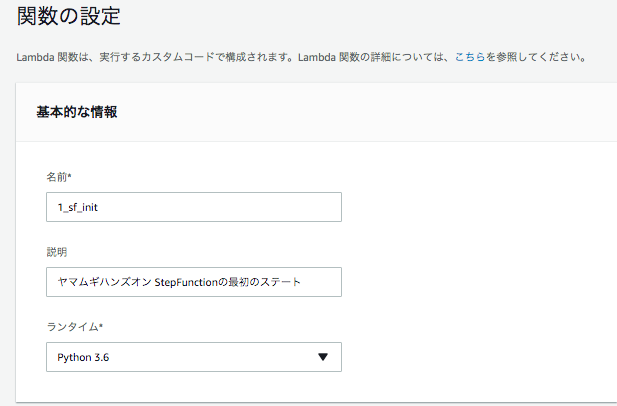

名前 : 1_sf_init
説明 : ヤマムギハンズオン StepFunctionsの最初のステート
ランタイム : Python 3.6
こちらのコードをクリップボードにコピーしておきます。

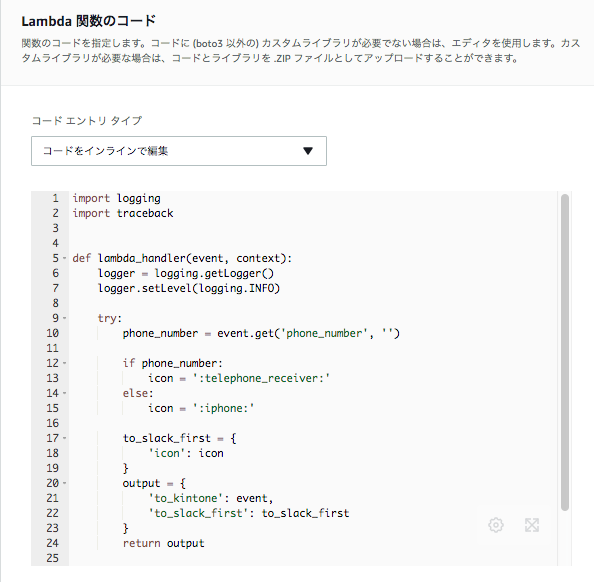

コードエントリタイプは「コードをインラインで編集」のままで、
元からあるコードを消して、
コピーしたコードを貼り付けます。

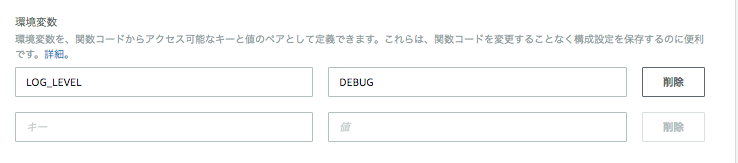

環境変数
* LOG_LEVEL : DEBUG(ログを減らしたい場合は ERRORかINFOを設定します)

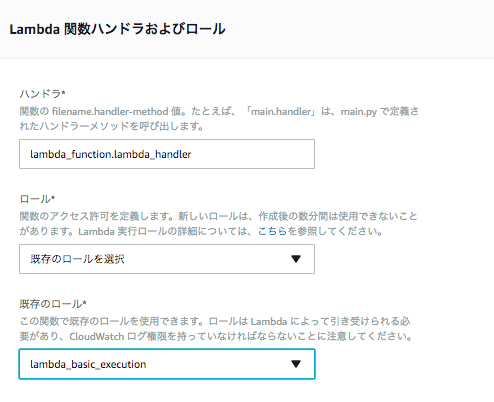

既存のロールから、手順1と同じlambda_basic_executionを選択します。
[次へ]をクリックします。
[関数の作成]をクリックします。

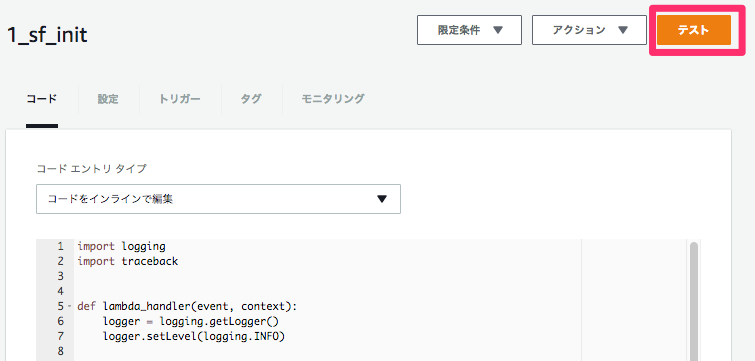

右上のテストをクリックします。
1 2 3 4 |
{ "phone_number": "08012345678" } |

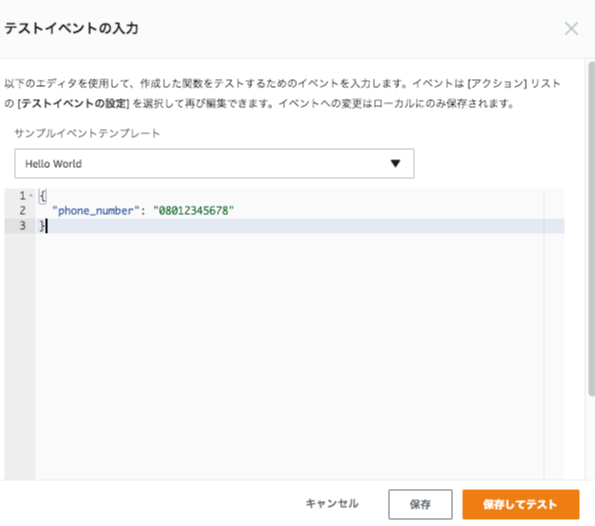

テストイベントを上記で設定して[保存してテスト]をクリックします。

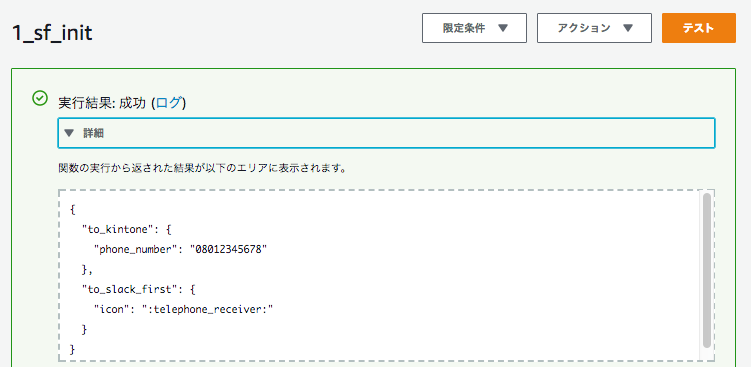

このような結果になればOKです。
StepFunctionsの作成

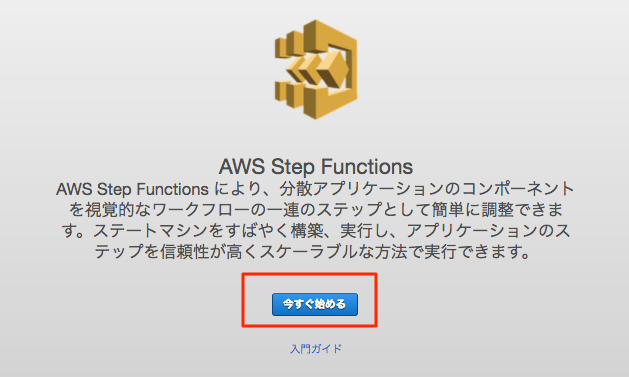

はじめてStepFunctionsを作成する場合は、上記の画面となるので[今すぐ始める]をクリックします。
はじめてでない場合はStepFunctionsマネジメントコンソールで[ステートマシンの作成]をクリックします。

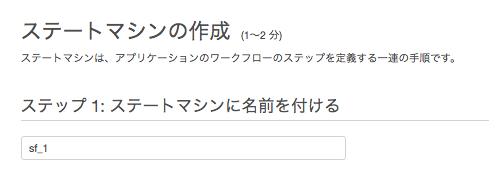

ステートマシン名は「sf_1」とします。

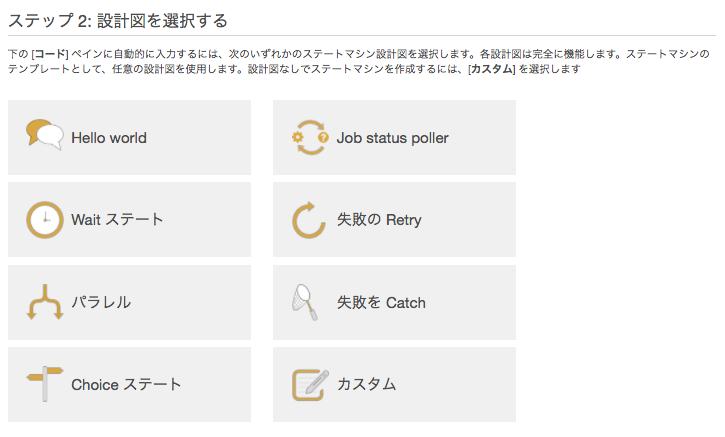

ステップ2 : 設計図は何も選択しません。
JSONをクリップボードにコピーしておきます。
(Githubのrawからコピーすると項目のダブルクォーテーションが除去されてこの後エラーになるのでご注意ください。)
コードに貼り付けます。

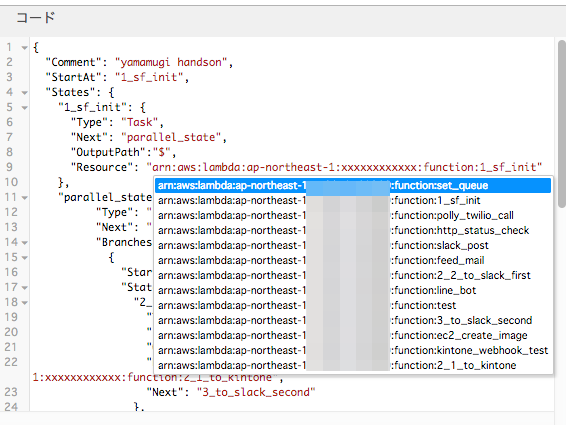

Resource((4箇所))のダブルクォーテーション内をクリックするとLambdaのARNの候補が表示されるので、ステート名と同じものを選びます。
もしくは「xxxxxxxxxxxx」(4箇所)をアカウントIDに書き換えます。

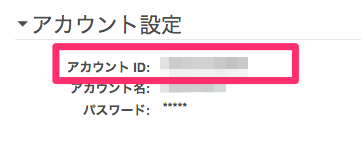

アカウントIDはマネジメントコンソールの右上のアカウントをクリックして表示される[アカウント]メニューで確認出来ます。
アカウントIDはハイフンなしの12桁の数字です。

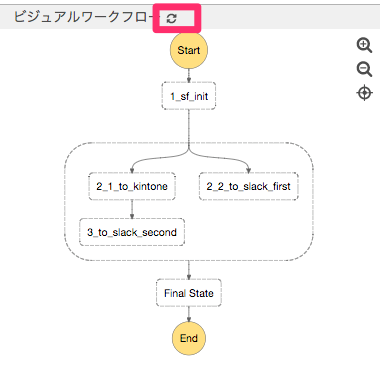

ビジュアルワークフローの更新アイコンをクリックしてこのように表示されるとOKです。
[ステートマシンの作成]をクリックします。

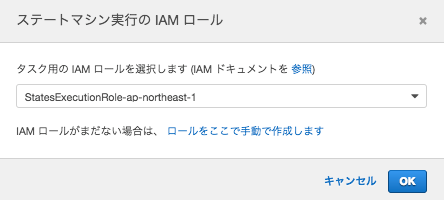

ステートマシン実行のIAMロールでそのまま[OK]をクリックします。

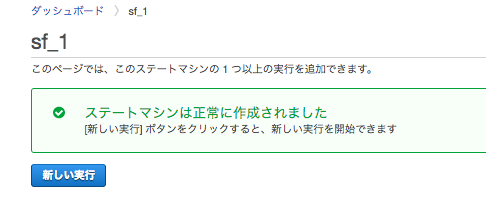

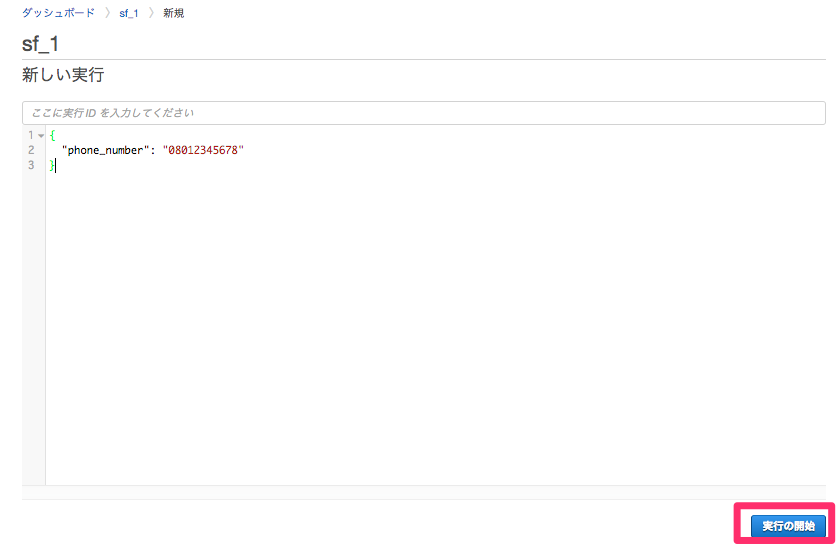

[新しい実行]をクリックします。
上記を設定して、[実行の開始]をクリックします。

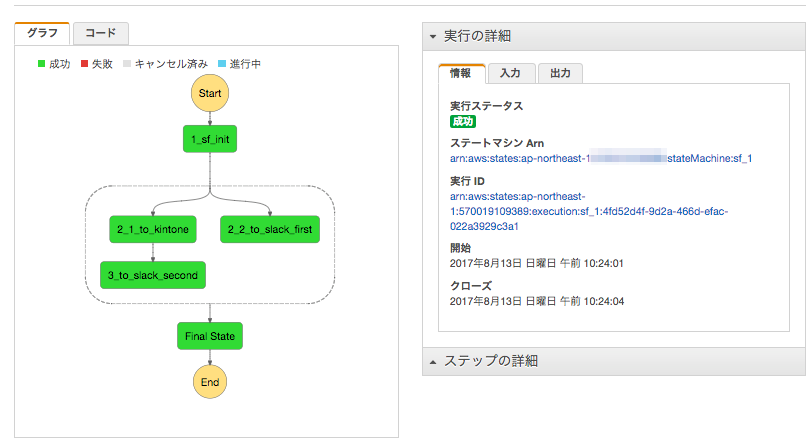

すべてが緑になって完了すればOKです。
StepFunctionのJSONの解説
詳細は公式のAmazon States Languageでご確認ください。
今回使用している範囲の解説です。
- Comment : コメントです。なんでもいいです。
- StartAt : States内にあるステートのどこから始めるかを指定します。
- States : ステートをカンマ区切りで記述します。
- Type : Lambdaの場合は”Task”を、パラレルの場合は”Parallel”を何もしない場合は”Pass”を指定します。
- Next : 次に実行するステートを指定します。
- OutputPath : ステートから出力する変数を記述します。”$”にするとそのままのアウトプットです。
- InputPath : 直前のステートのOutputPathをそのまま受け取る場合は”$”にします。一部を受け取る場合は”$.to_kintone”などにします。配列の場合”$.a[0:2]”なども可能です。
- Resource : Lambdaの場合、Lambda関数のARNを指定します。
- Branches : Parallelで並列に実行するステートをカンマ区切りで記述します。
- End : States内の終了のステートの場合Trueで指定します。

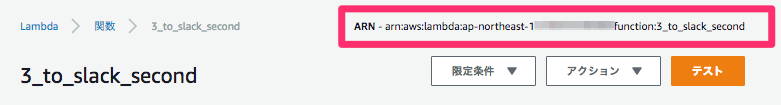

LambdaのARN
これです。
