よくあるサーバーレスアーキテクチャで質問フォーム

2018/12/07 2019/03/04

この記事はServerless2 Advent Calendar 2018に参加した記事です。

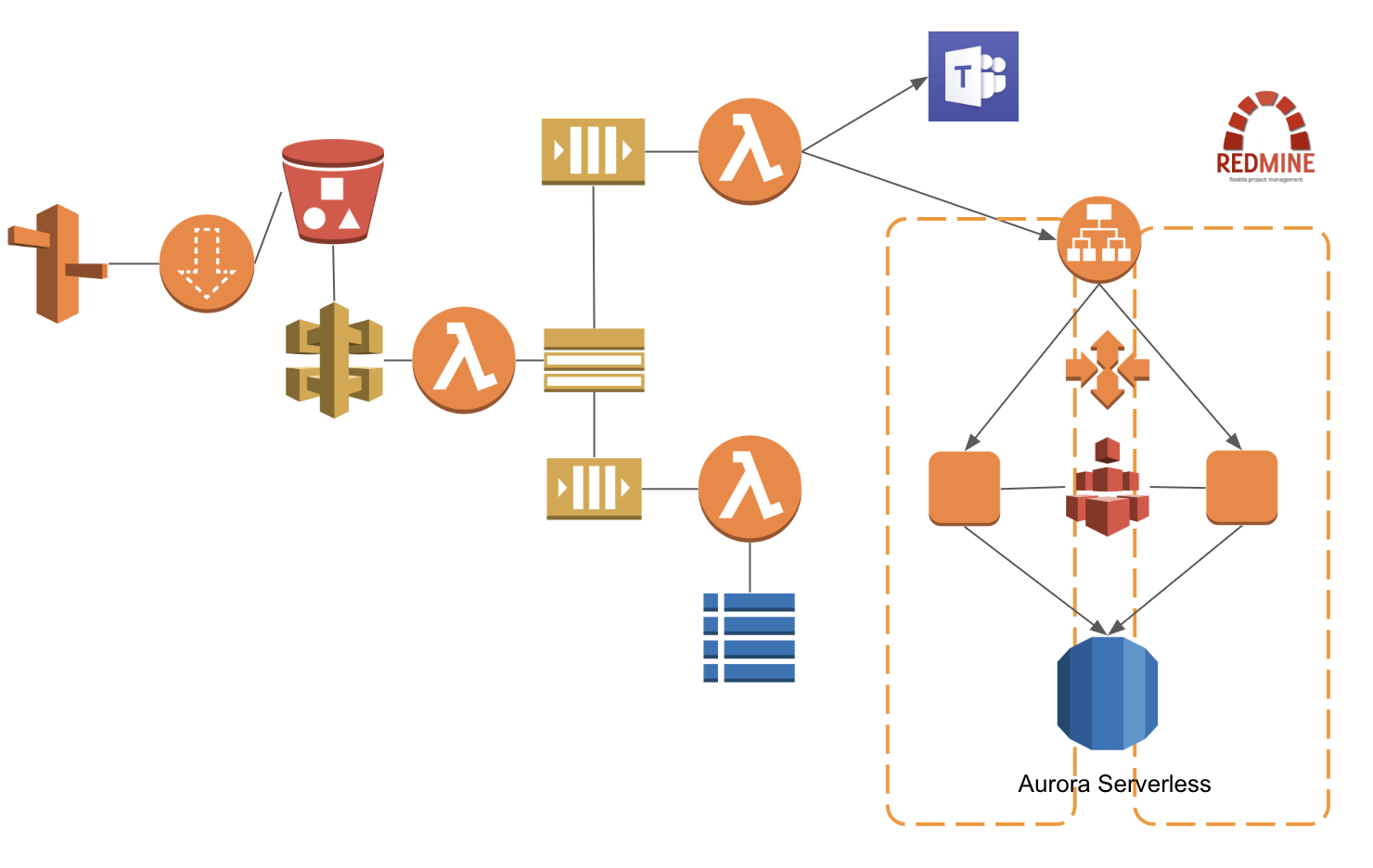

非常によくあるサーバーレスなアーキテクチャです。
例えば今あるサイトを静的化して、フォーム部分だけをサーバーレスにしたい、などのときによく使われているケースと思います。
あと、最近質問箱というサービスもありますが、個人用に自分だけの質問箱を作ってみてはいかがでしょうか。

動作イメージはこちらの私が所属する企業のブログで「コース中の質問をサーバーレスなアーキテクチャで受けて共有」という記事で書きましたので、本記事では設定などを書き残しておきたいと思います。

Route 53

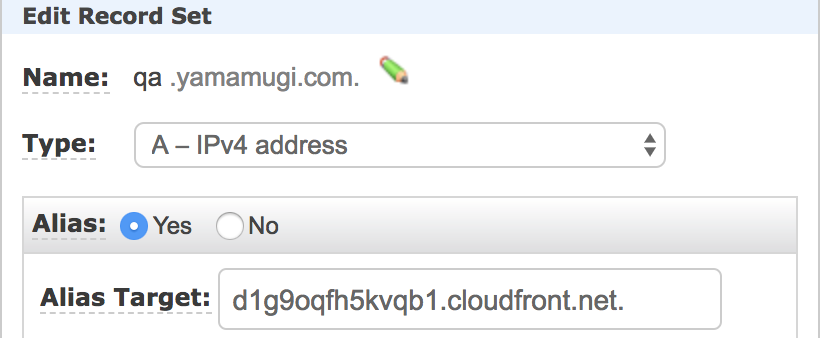

個人で所有しているドメインでアクセスできるようにしていますので、Route 53のAレコードのエイリアスで、CloudFrontのドメインを指定しています。

Certificate Manager

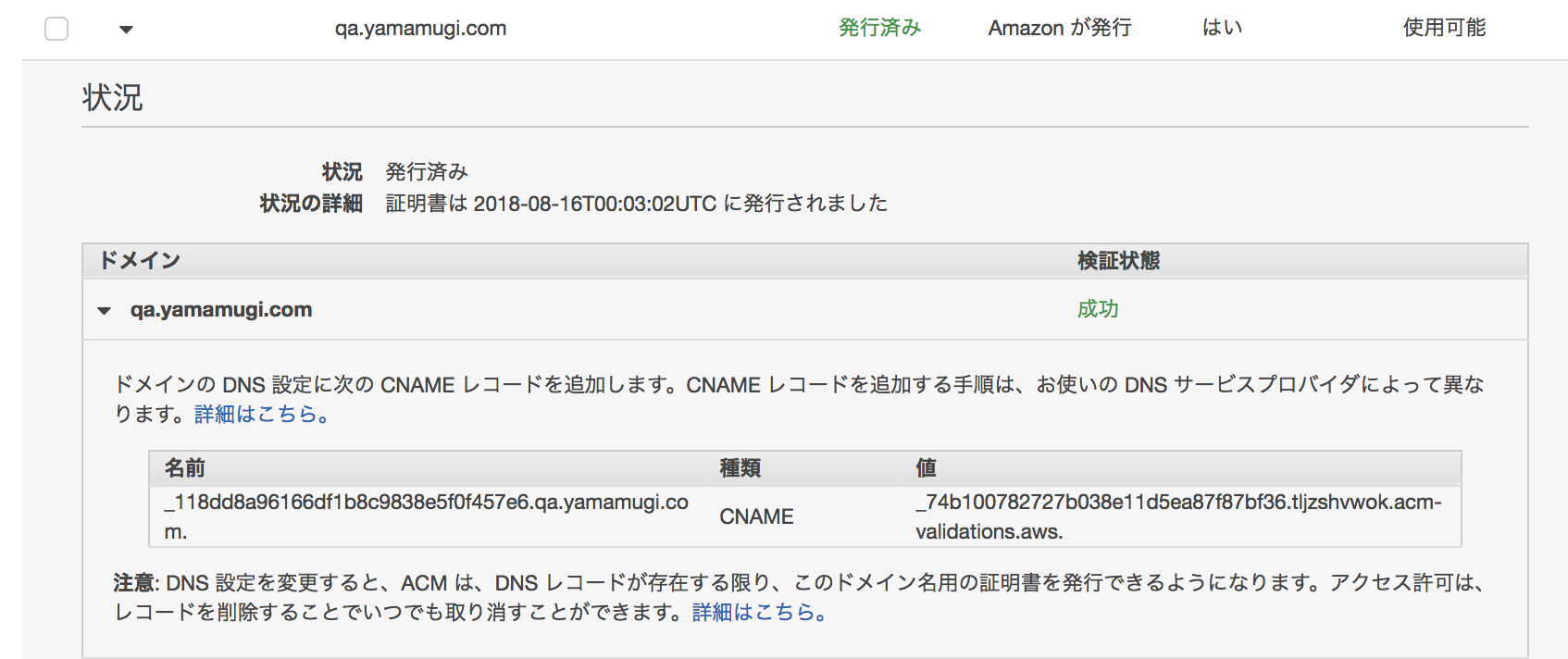

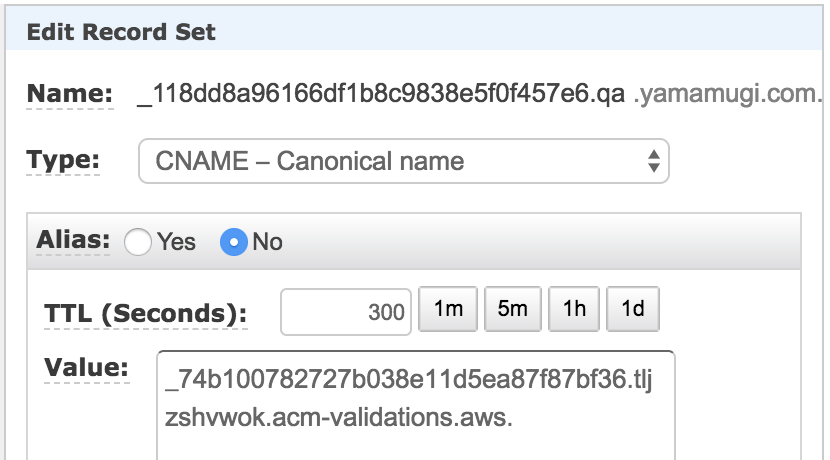

Certificate Managerでドメインの証明書を発行して、Route 53のCNAMEでドメイン認証をしています。

CloudFront

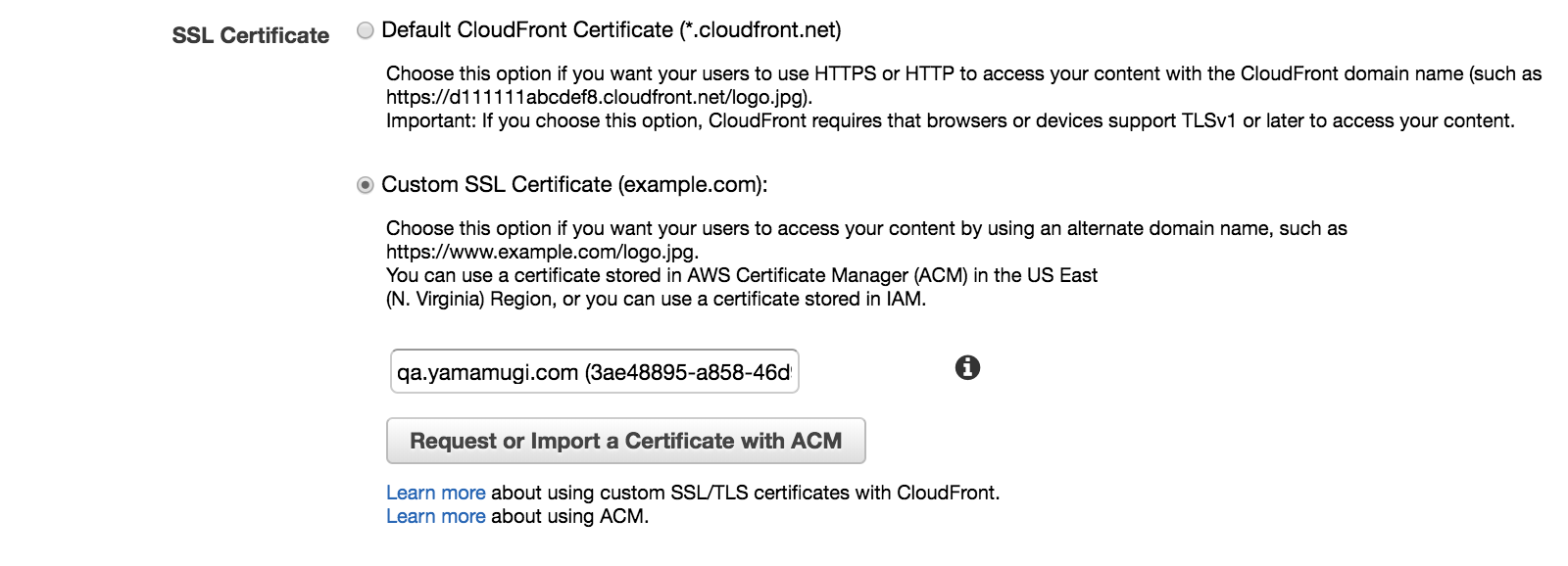

CloudFrontにはCertificate Managerで発行した証明書を設定しています。

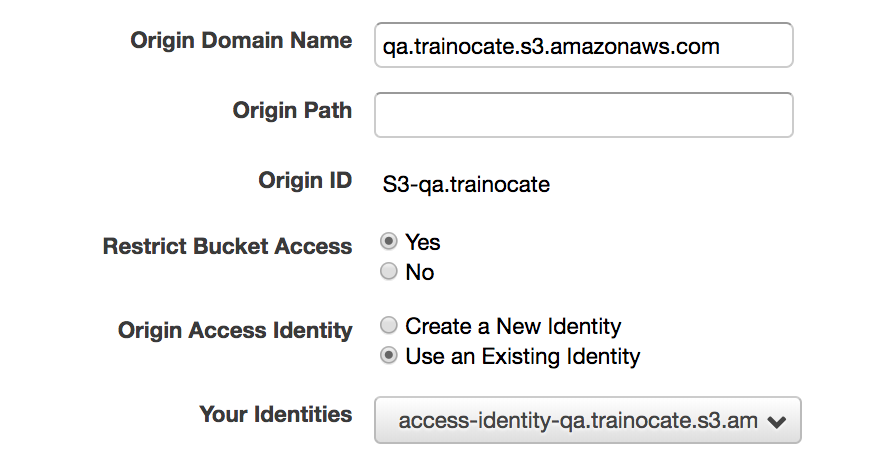

オリジンにはS3バケットを指定して、OAIにてバケットへのCloudFrontを介さない直接のアクセスをできないようにしています。

S3

S3のバケットポリシー

{
    "Version": "2008-10-17",
    "Id": "PolicyForCloudFrontPrivateContent",
    "Statement": [
        {
            "Sid": "1",
            "Effect": "Allow",
            "Principal": {
                "AWS": "arn:aws:iam::cloudfront:user/CloudFront Origin Access Identity XXXXXXXXX"
            },
            "Action": "s3:GetObject",
            "Resource": "arn:aws:s3:::qa.trainocate/*"
        }
    ]
}

{

"Version": "2008-10-17",

"Id": "PolicyForCloudFrontPrivateContent",

"Statement": [

{

"Sid": "1",

"Effect": "Allow",

"Principal": {

"AWS": "arn:aws:iam::cloudfront:user/CloudFront Origin Access Identity XXXXXXXXX"

"Action": "s3:GetObject",

"Resource": "arn:aws:s3:::qa.trainocate/*"

}

]

}

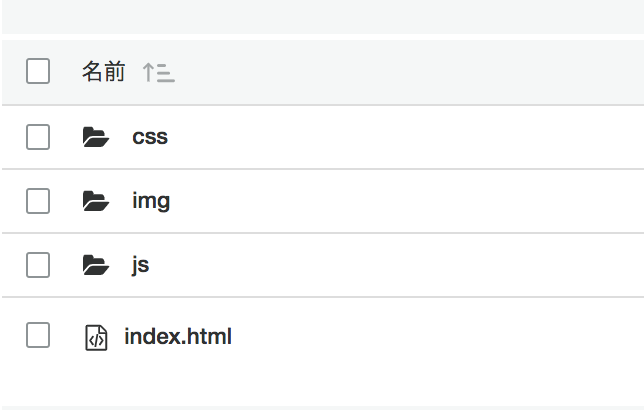

S3バケットにはHTML, CSS, JavaScriptを配置して入力フォームをCloudFront経由で配信しています。

API Gateway

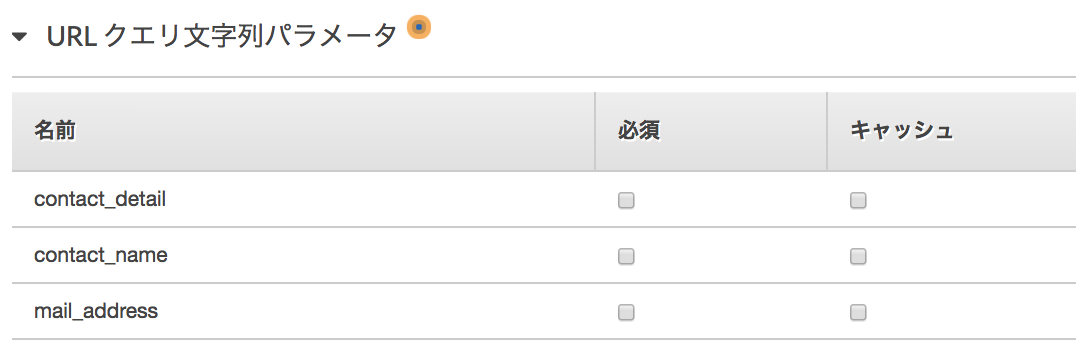

[質問]ボタンが押されると質問内容がURLパラメータとしてAPI GatewayでデプロイしたAPIにPOSTされます。

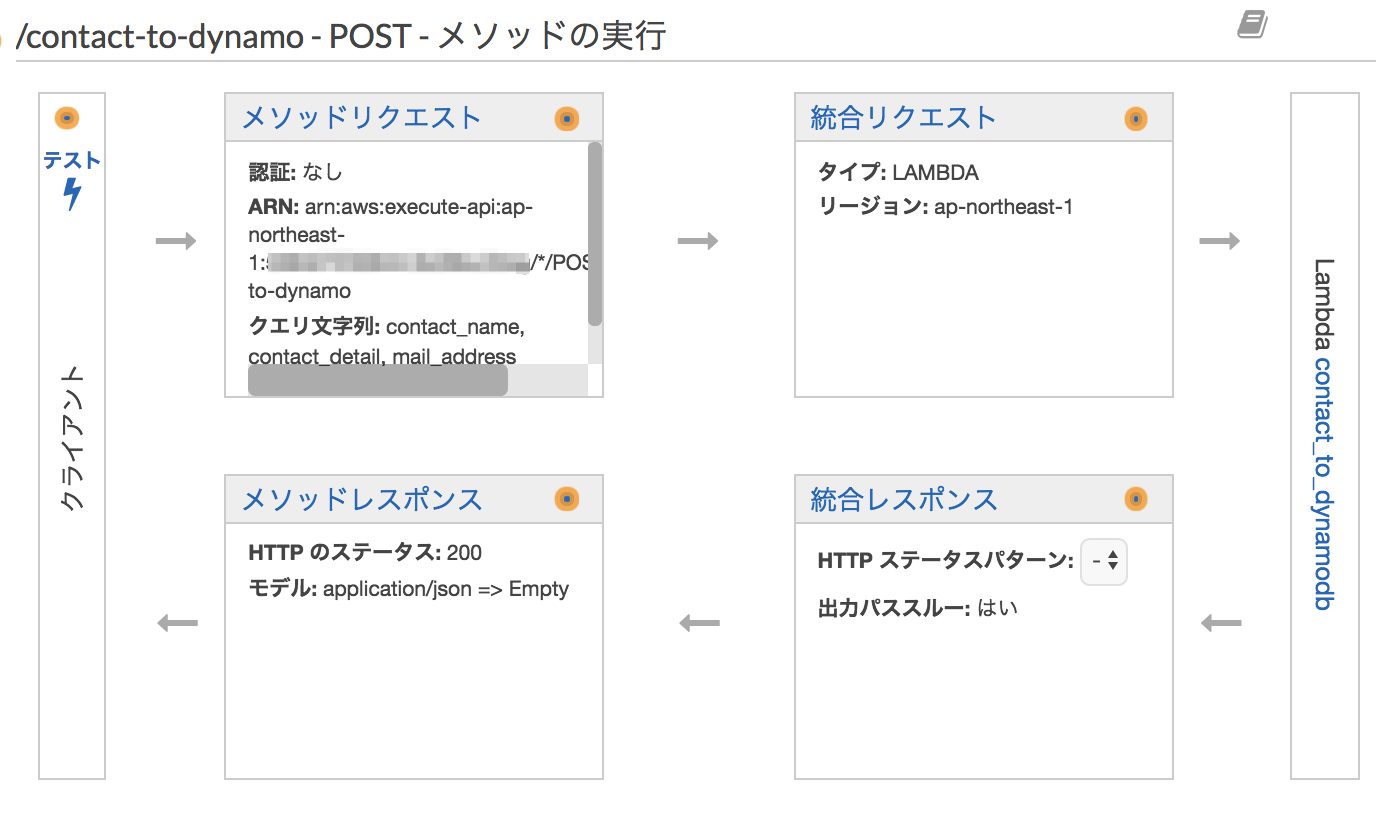

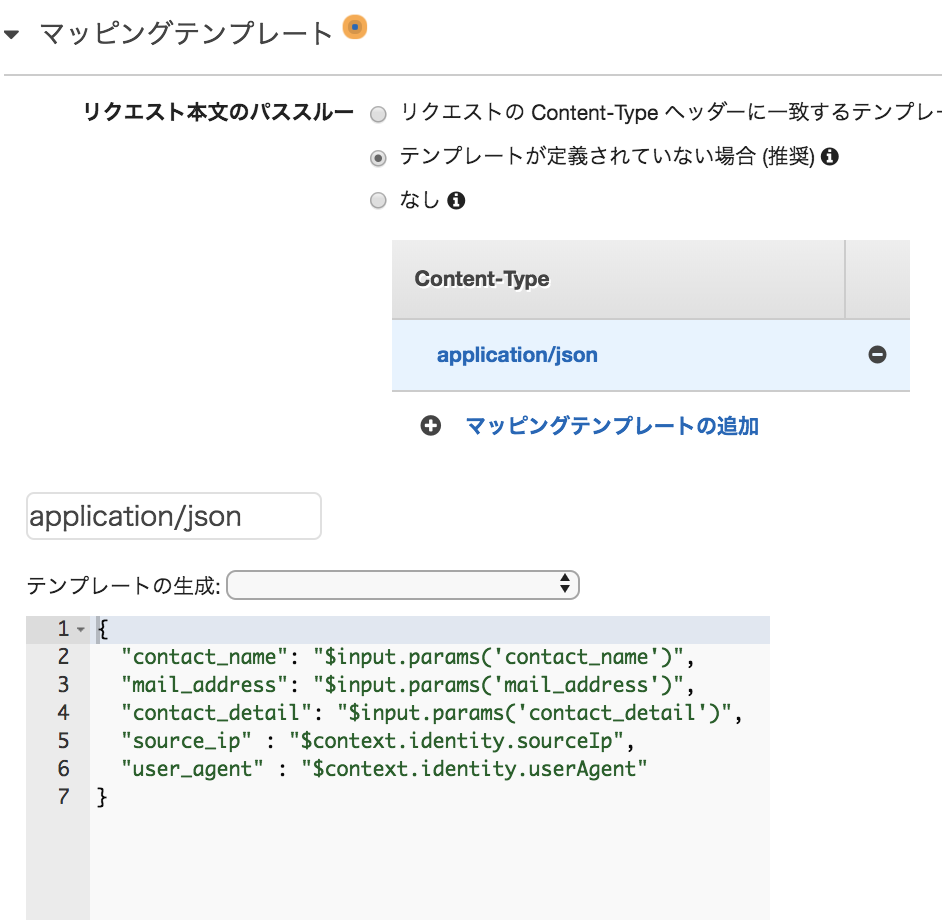

API GatewayではURlパラメータをJSONに変換してLambdaにEventデータとして渡してLambdaを実行します。

最初のLambda

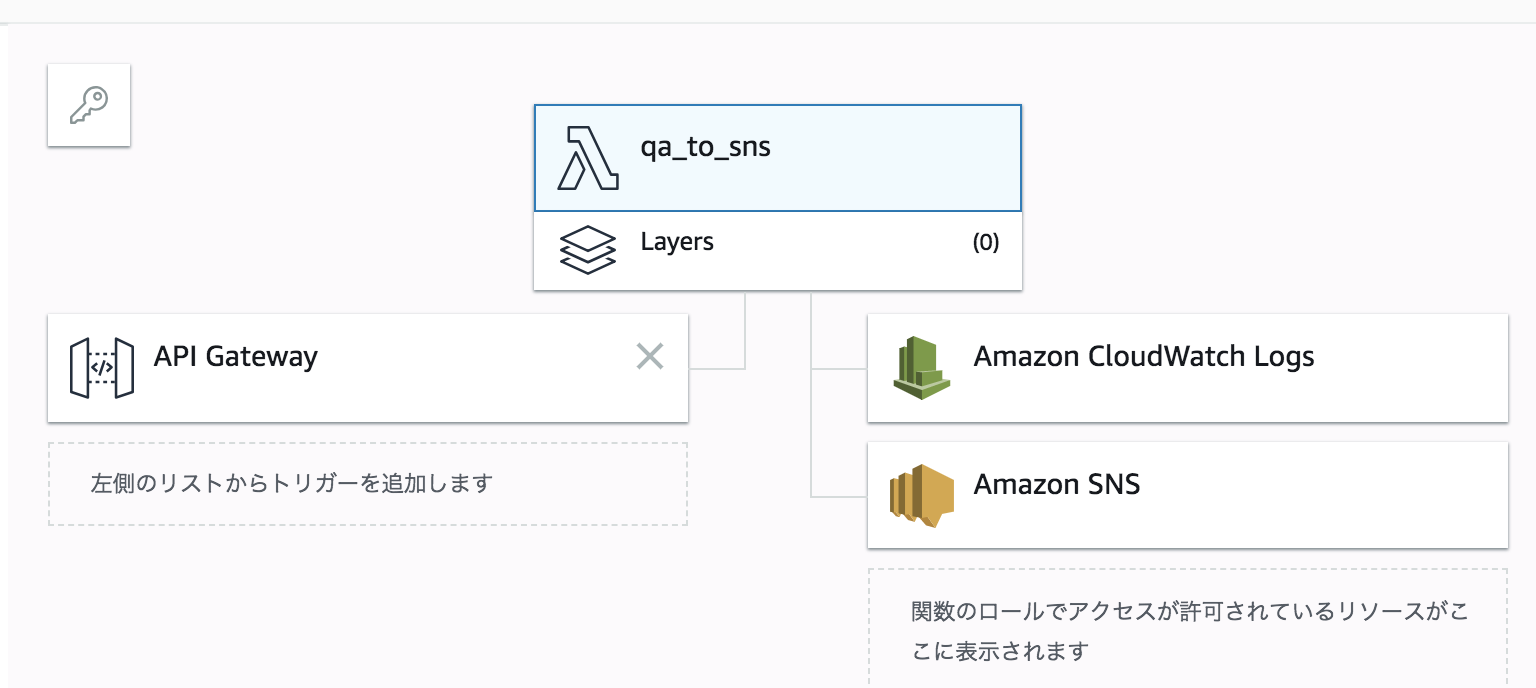

Lambdaはメッセージを受け取って、SNSトピックへ発行します。

import logging
import boto3
import traceback
import json

logger = logging.getLogger()
logger.setLevel(logging.INFO)

def lambda_handler(event, context):
    logger.info(event)
    try:
        sns = boto3.client('sns')
        qa_topic = 'Qa'
        snsTopicArn = [t['TopicArn'] for t in sns.list_topics()['Topics'] if t['TopicArn'].endswith(':' + qa_topic)][0]

        sns.publish(
            TopicArn=snsTopicArn,
            Message=json.dumps(event),
            Subject='question'
        )

    except:
        logger.error(traceback.format_exc())

import logging

import boto3

import traceback

import json

logger = logging.getLogger()

logger.setLevel(logging.INFO)

def lambda_handler(event, context):

logger.info(event)

try:

sns = boto3.client('sns')

qa_topic = 'Qa'

snsTopicArn = [t['TopicArn'] for t in sns.list_topics()['Topics'] if t['TopicArn'].endswith(':' + qa_topic)][0]

sns.publish(

TopicArn=snsTopicArn,

Message=json.dumps(event),

Subject='question'

)

except:

logger.error(traceback.format_exc())

SNS, SQS

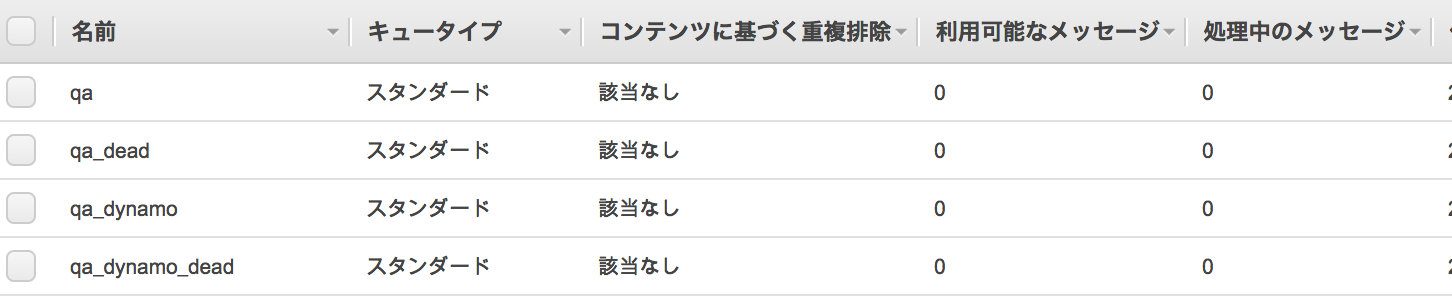

SNSトピックは2つのSQSキューへメッセージをファンアウトします。

Redmineにチケット登録するLambda

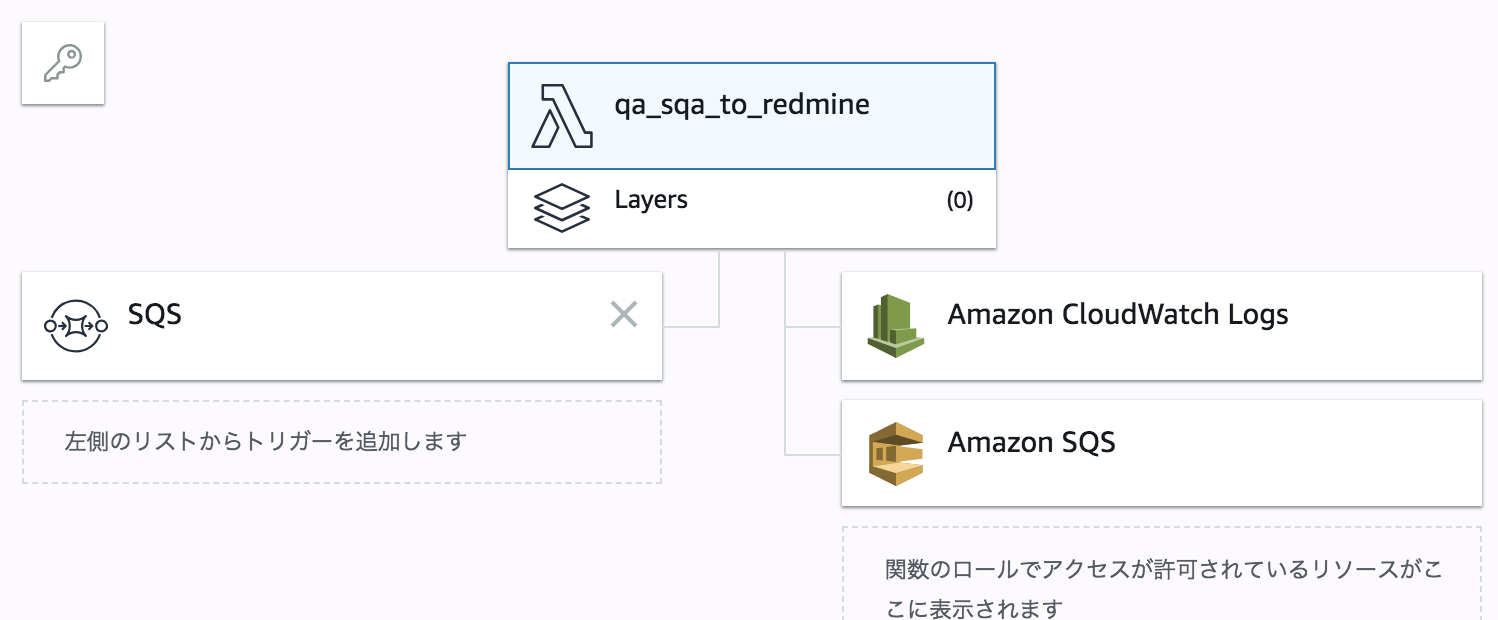

１つ目のSQSキューからメッセージを受信したLambdaはRedmineのAPIへ質問内容をPOSTして新しいチケットを作成し、RedmineのURLとあわせてTeamsに通知します。

Redmineへのチケット登録は「webフォームからの問い合わせをRedmineに自動登録して対応状況を管理する(API Gateway + Lambda)」をご参照ください。

Teamsへの投稿は「Microsoft TeamsのIncoming Webhooksを使ってAWS Lambda(Python)からFeedlyの記事を自動投稿する」をご参照ください。

DynamoDBにデータを入れるLambda

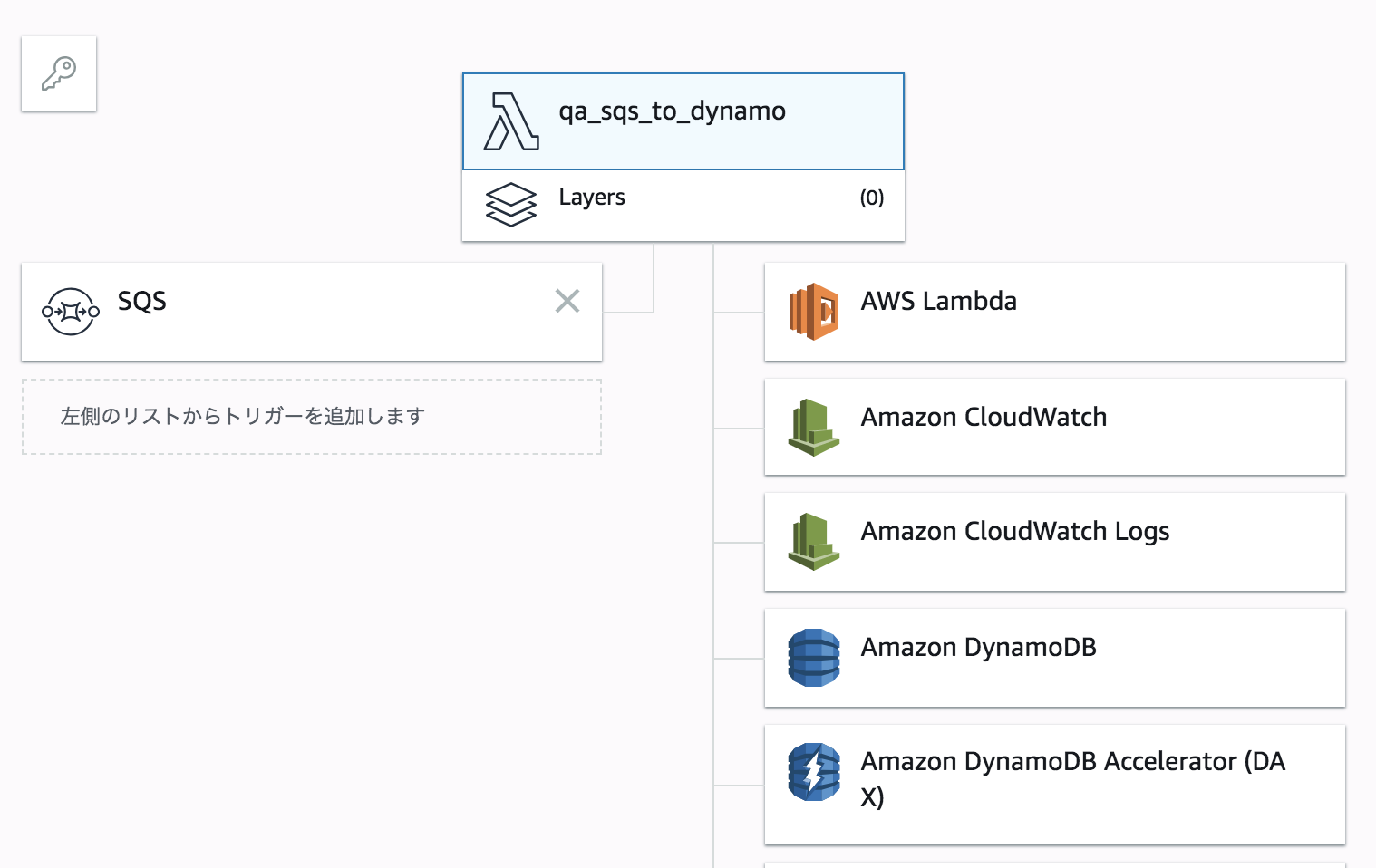

2つ目のSQSキューからメッセージを受信したLamndaはリクエスト内容と時間、送信元IPアドレスなどの情報とともにDynamoDBへ書きます。

ちなみにRedmineは、ALBで負荷分散しているAuto Scaling GroupのEC2とAurora Serverlessで構築しています。
Redmineの添付ファイルはEFSに格納するように、起動設定のユーザーデータでEC2からマウントしています。
この構成のRedmine関連については以下をご参照ください。

Redmineは使わなくとも、最後のLambdaでSlackに通知したり、メールを送信したり、でもいいと思います。
返信の機能は作ってないですが、Slackへの通知を返信したら、Twitterにタグ付きで投稿とかも簡単にできそうですね。

最後までお読みいただきましてありがとうございました！
